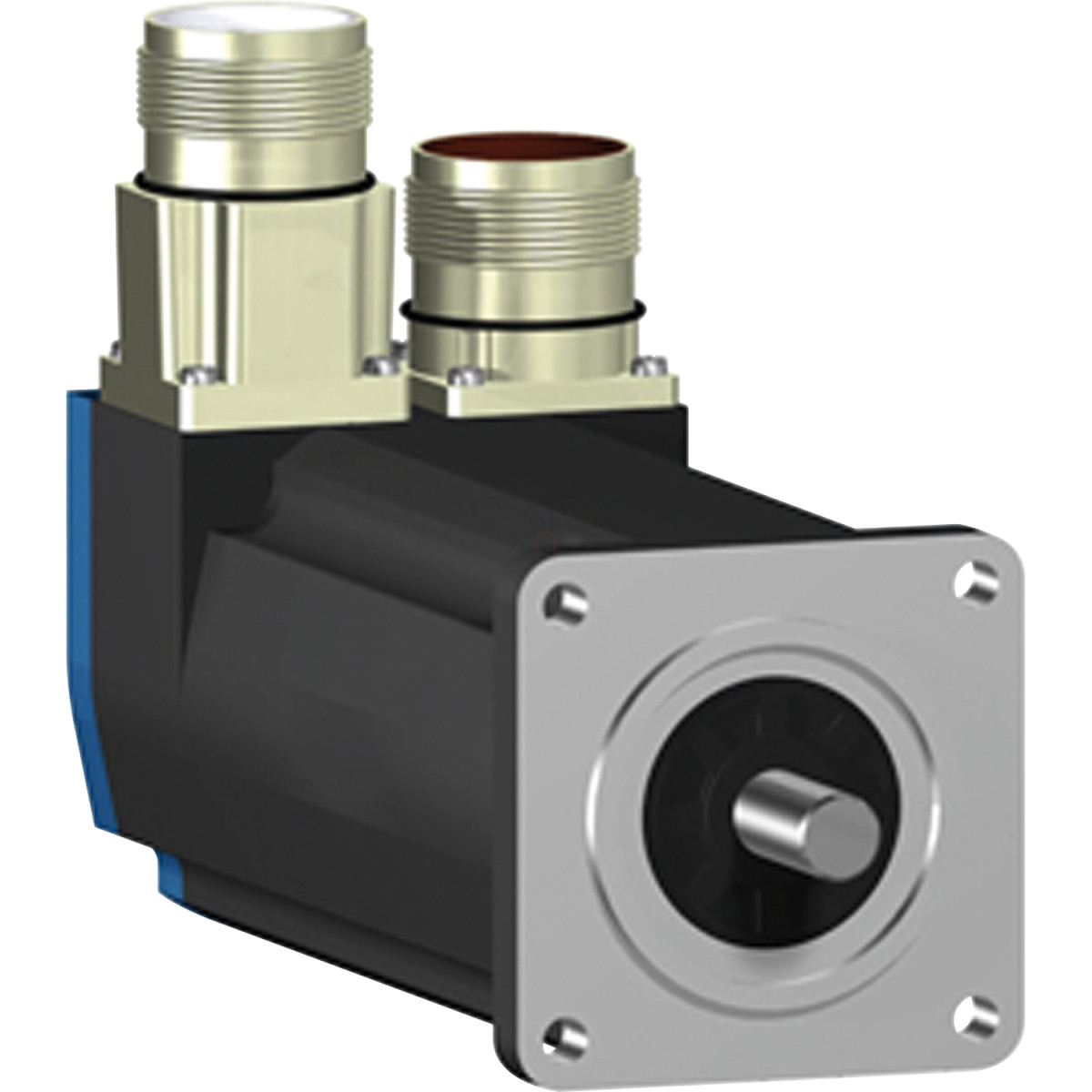

A Schneider Electric BSH0552T02F1A egy kompakt, 55 mm-es flange méretű szervomotor, amely a Lexium 05 termékcsalád része. Ez a nagyteljesítményű szervomotor ideális választás precíziós mozgatási feladatokhoz, ahol a megbízhatóság és a pontos pozicionálás elengedhetetlen követelmény.
A BSH0552T02F1A szervomotor többféle konfigurációban használható, kompatibilis a Lexium 32, Lexium 05 és Lexium 15 szervohajtásokkal. Maximális mechanikai fordulatszáma 9000 rpm, ami kiváló dinamikát biztosít a gyors alkalmazásokban. Folyamatos nyomatéka 0,9 Nm, csúcsnyomatéka pedig - a csatlakoztatott szervohajtástól függően - akár 2,7 Nm is lehet. A névleges kimeneti teljesítménye 450 W, ami megfelelő erőtartalékot biztosít a legtöbb ipari alkalmazáshoz. A BSH0552T02F1A szervomotor névleges fordulatszáma 6000 rpm, különösen 230 V-os egyfázisú és háromfázisú táplálással.
A motor technikai kialakítása figyelemre méltó részleteket tartalmaz: a 9 mm átmérőjű tengely 20 mm hosszú, és nem tartalmaz reteszt. A motor IP50 védettségi szinttel rendelkezik, és beépített fékkel szállítják, melynek tartónyomatéka 0,8 Nm. A fék vezérléséhez szükséges teljesítmény 10 W. A visszacsatolást egy nagy felbontású, többfordulatú SinCos Hiperface enkóder biztosítja, amely fordulatonként 131072 pontot és 4096 fordulatot képes megkülönböztetni, így rendkívül precíz pozicionálást tesz lehetővé. A motor forgórész tehetetlenségi nyomatéka 0,1173 kg·cm², ami gyors gyorsulást és lassulást biztosít.
A BSH0552T02F1A szervomotor elektromos jellemzői is kiemelkedőek: nyomatékállandója 0,36 Nm/A (120 °C-on), visszaindukciós állandója 22 V/krpm (szintén 120 °C-on). Az állórész ellenállása 5,2 Ohm, induktivitása pedig 5,45 mH (mindkettő 20 °C-on mérve). Az állórész elektromos időállandója 2,04 ms. A motor hűtése természetes konvekcióval történik, nincs szükség külön hűtőrendszerre. A motor teljes hossza 181 mm, a centrálóperem átmérője 40 mm, mélysége 2 mm. A rögzítéshez 4 db 5,5 mm átmérőjű furat szolgál, melyek 63 mm átmérőjű körön helyezkednek el. A motor elektromos csatlakozása egyenes csatlakozókkal történik, ami egyszerűsíti a kábelezést és a telepítést. A BSH0552T02F1A szervomotorral akár 1,4 fokos szögpontosság is elérhető, ami számos precíziós alkalmazásban megfelelő.
Schneider Electric Lexium 05 - BSH0552T02F1A -BSH szervomotor, 55 mm, max 450 W, 0,8 Nm, IP50, retesz nélkül, fékkel, 32 szervohajtáshoz műszaki adatok
Általános jellemzők
Eszköz rövid neve: BSH
Termék vagy komponens típus: Szervomotor
Maximális mechanikai fordulatszám: 9000 rpm
Névleges fordulatszám: 6000 rpm (230 V, egyfázisú)
Névleges nyomaték: 0,9 Nm
Teljesítmény adatok
Folyamatos leállási nyomaték: 0,9 Nm különböző Lexium hajtásokkal
Névleges kimeneti teljesítmény: 450 W (230 V, egyfázisú)
Csúcs leállási nyomaték: 2,5 Nm (LXM32.U90M2 hajtással, 230 V)
Maximális áram: 8,8 A
Folyamatos leállási áram: 2,2 A
Mechanikai jellemzők
Tengely vég: Retesz nélküli
Tengely átmérő: 9 mm
Tengely hossz: 20 mm
IP védettségi fokozat: IP50 alapértelmezett
Rögzítési támasz: Nemzetközi szabvány szerinti karima
Motor karima méret: 55 mm
Teljes hossz: 181 mm
Centrálóperem átmérő: 40 mm
Centrálóperem mélység: 2 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 5,5 mm
Rögzítő furatok körátmérője: 63 mm
Nettó súly: 1,6 kg
Visszajelzés és fék
Sebesség visszajelzés felbontása: 131072 pont/fordulat x 4096 fordulat
Visszajelzés típus: Többfordulatú SinCos Hiperface
Rögzítőfék: Beépített
Tartó nyomaték: 0,8 Nm rögzítőfék
Fék behúzási teljesítmény: 10 W
Elektromos jellemzők
Maximális tápfeszültség: 480 V
Hálózat fázisszáma: Háromfázisú
Nyomatékállandó: 0,36 Nm/A 120 °C-on
Visszaindukciós állandó: 22 V/krpm 120 °C-on
Motorpólusok száma: 3.0
Állórész ellenállás: 5,2 Ohm 20 °C-on
Állórész induktivitás: 5,45 mH 20 °C-on
Állórész elektromos időállandó: 2,04 ms 20 °C-on
Forgórész tehetetlenség: 0,1173 kg.cm²
Egyéb adatok
Hűtés típusa: Természetes konvekció
Elektromos csatlakozás: Egyenes csatlakozók
Szögpontosság: 1,4°
Maximális radiális erő: változó, fordulatszámtól függően 190-370 N
