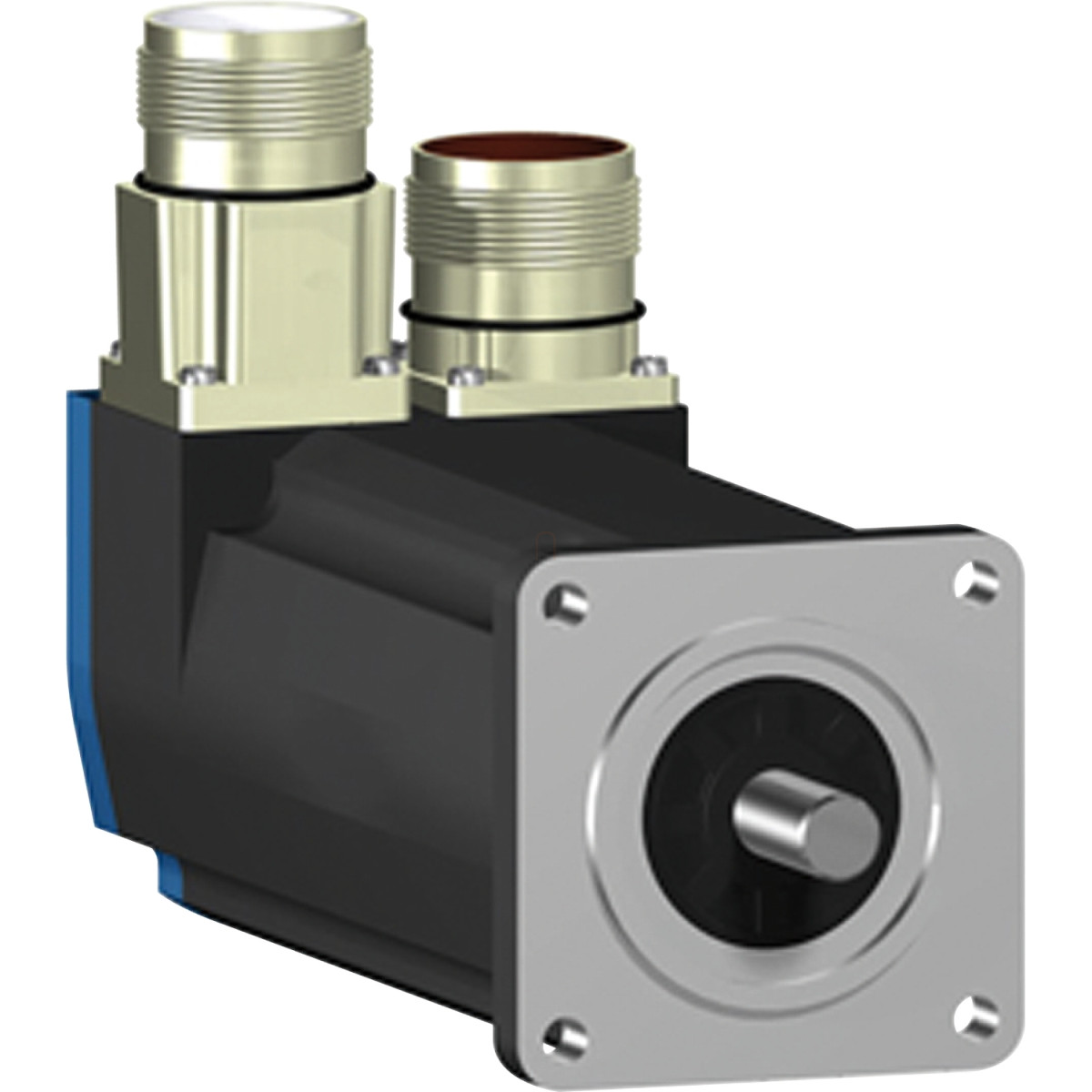

A Schneider Electric Lexium 05 szériába tartozó BSH0552P12F1A típusú szervomotor egy professzionális minőségű, kompakt kialakítású motor, amely kiváló precizitást és megbízhatóságot kínál az ipari automatizálás területén. Ez a nagy teljesítményű modell egyenes csatlakozókkal, beépített fékkel és Sincos multi-turn visszacsatolással rendelkezik, amely különösen alkalmassá teszi olyan alkalmazásokhoz, ahol a pontos pozicionálás és gyors reakcióidő elengedhetetlen. A BSH típusú szervomotorokat elsősorban a precíziós mozgásvezérlést igénylő ipari alkalmazásokhoz fejlesztették ki.
A BSH0552P12F1A modell 55 mm-es karimával, kompakt kialakítással és kiváló teljesítmény/méret aránnyal rendelkezik. A névleges nyomatéka 0,9 Nm, míg csúcsnyomatéka elérheti a 2,7 Nm-t is, a használt szervohajtástól függően. A motor maximális mechanikai sebessége akár 9000 rpm is lehet, míg a névleges fordulatszám 3000-6000 rpm között változhat, a vezérlőegység típusától függően. A névleges kimeneti teljesítmény különböző konfigurációkban 250 W és 400 W között mozog, ami széles alkalmazási spektrumot tesz lehetővé különböző iparági környezetekben.
A motor IP50 védettségi besorolással rendelkezik, ami megfelelő védelmet nyújt a por ellen, miközben a 55 mm-es karimával és a reteszes tengelykialakítással könnyen integrálható a legtöbb ipari rendszerbe. A tengely átmérője 9 mm, hossza 20 mm, a reteszhorony szélessége pedig 12 mm. A visszacsatolási rendszere Multiturn SinCos Hiperface típusú, amely rendkívül precíz, 131072 pont/fordulat x 4096 fordulat felbontást biztosít. Ez a pontos visszajelzés elengedhetetlen a precíziós mozgásvezérlési feladatoknál, ahol mikrométeres pontosságra van szükség.
A BSH0552P12F1A szervomotor kompatibilis a Schneider Electric különböző szervohajtásaival, beleértve a Lexium 05, Lexium 15 és Lexium 32 sorozatokat. Számos tápellátási konfigurációval használható, mind egyfázisú (200...240 V), mind háromfázisú (200...240 V vagy 380...480 V) rendszerekkel. A motor természetes konvekcióval hűl, és 0,8 Nm tartónyomatékú fékkel van felszerelve, amely pozícióban tartja a tengelyt áramkimaradás esetén vagy amikor a motor nincs meghajtva. Ez a funkció különösen hasznos vertikális tengelyű alkalmazásoknál, vagy amikor biztonsági szempontból kritikus a tengely pozíciójának megtartása. A nyomatékállandó 0,7 N.m/A 120 °C-on, ami kiváló teljesítményt biztosít magas működési hőmérsékleten is.
Schneider Electric Lexium 05 - BSH0552P12F1A -BSH szervomotor, 55 mm, max 400 W, 0,8 Nm, IP50, retesszel, fékkel, 32 szervohajtáshoz műszaki adatok
Alapadatok
Eszköz rövid neve: BSH
Termék vagy komponens típusa: Szervomotor
Maximális mechanikai sebesség: 9000 rpm
Folyamatos állónyomaték: 0,9 N.m a legtöbb Lexium hajtással (pl. LXM05AD10M2, LXM15LD13M3, stb.)
Csúcs állónyomaték: 2,5-2,7 N.m (hajtástípustól függően)
Névleges kimeneti teljesítmény: 250-400 W (hajtástípustól függően)
Terméktulajdonságok
Névleges nyomaték: 0,65-2,7 N.m (hajtástípustól függően)
Névleges fordulatszám: 3000-6000 rpm (hajtástípustól függően)
Termékkompatiblitás: LXM05, LXM15, és LXM32 sorozatú szervomeghajtók
Tengely vég: Reteszes
IP védelmi fokozat: IP50 szabvány
Sebességvisszacsatolás felbontása: 131072 pont/fordulat x 4096 fordulat
Tartófék: Beépített
Szerelési támogatás: Nemzetközi szabványos karima
Elektromos csatlakozás: Egyenes csatlakozók
Kiegészítő információk
Kompatibilitási tartomány: Lexium 15, Lexium 05, Lexium 32
Tápfeszültség max: 480 V
Hálózati fázisok száma: Háromfázisú
Folyamatos állóáram: 1,2 A
Maximális áram Irms: 4,8-5,9 A (hajtástípustól függően)
Maximális állandó áram: 4,8 A
Kapcsolási frekvencia: 8 kHz
Mechanikai jellemzők
Második tengely: Második tengely vég nélkül
Tengely átmérő: 9 mm
Tengely hossz: 20 mm
Retesz szélesség: 12 mm
Visszacsatolás típusa: Multiturn SinCos Hiperface
Tartónyomaték: 0,8 N.m tartófék
Motor karima mérete: 55 mm
Motor statorok száma: 2
Nyomatékállandó: 0,7 N.m/A 120 °C-on
Ellenelektromotoros erő állandó: 40 V/krpm 120 °C-on
Motorpólusok száma: 3.0
Rotor tehetetlenség: 0.1173 kg.cm²
Állórész ellenállás: 17.4 Ohm 20 °C-on
Állórész induktivitás: 18.2 mH 20 °C-on
Állórész villamos időállandó: 2.03 ms 20 °C-on
Maximális radiális erő Fr: 190-370 N (fordulatszámtól függően)
Maximális axiális erő Fa: 0,2 x Fr
Fék behúzási teljesítmény: 10 W
Hűtés típusa: Természetes konvekció
Méretek
Hossz: 181 mm
Központosító gallér átmérő: 40 mm
Központosító gallér mélység: 2 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérője: 5,5 mm
Rögzítőfuratok körátmérője: 63 mm
Nettó tömeg: 1,6 kg
Méretezési referencia: BSH0552P
