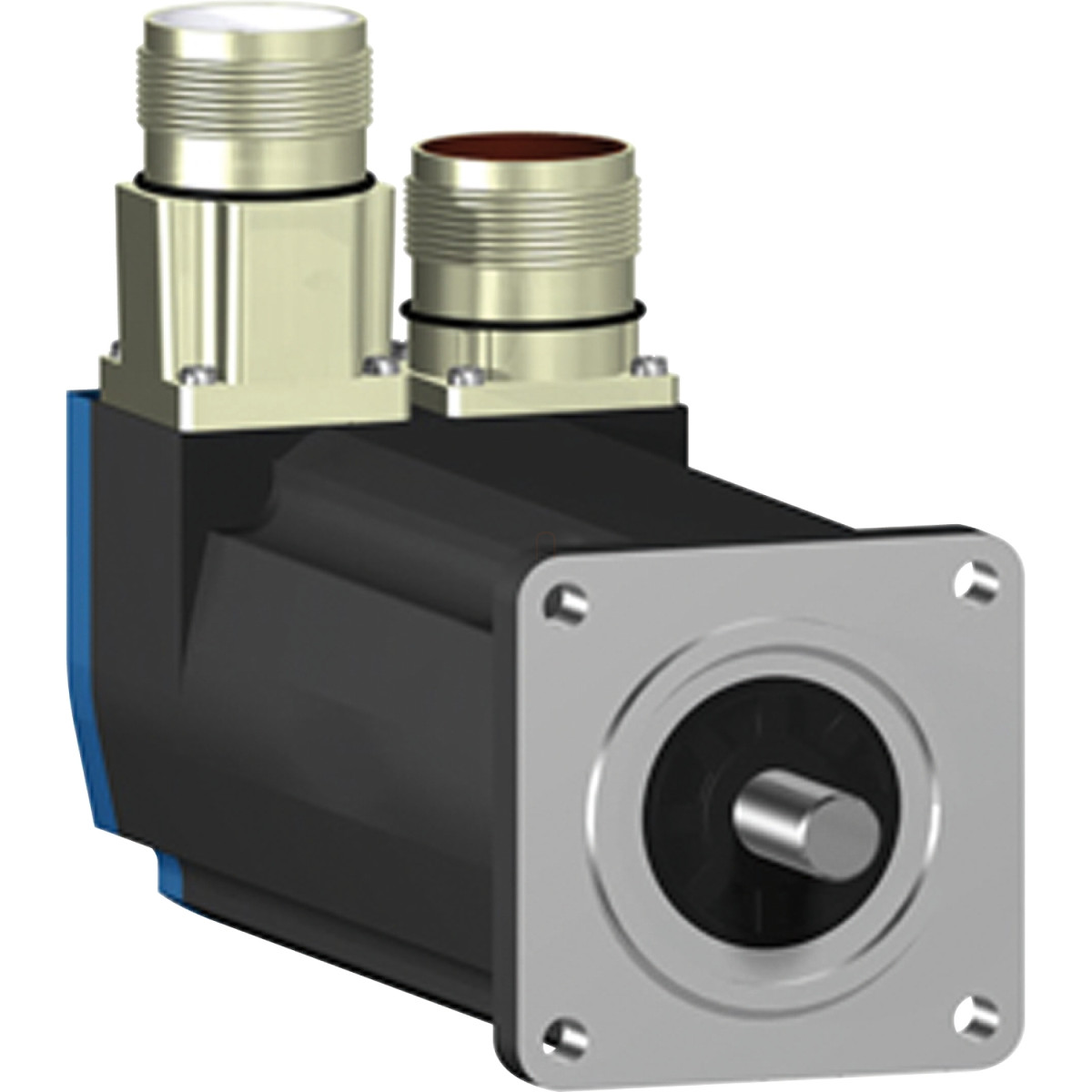

A Schneider Electric BSH0552P01A1A típusú szervomotor egy kiváló minőségű, kompakt kialakítású meghajtó, amely kifejezetten a Lexium 05, Lexium 15 és Lexium 32 szervohajtás-családokkal való használatra lett optimalizálva. Ez a BSH sorozatba tartozó motor 0,9 Nm folyamatos nyomatékot biztosít 4000 rpm fordulatszámon, ami kiváló választássá teszi precíziós pozicionálást igénylő alkalmazásokhoz.
A motor 55 mm-es peremmel rendelkezik, és a kompakt méretek ellenére figyelemre méltó teljesítményt nyújt. A motor tengelye megmunkálatlan (untapped) kialakítású, ami nagyobb rugalmasságot biztosít a különféle alkalmazási területeken. A pozíció-visszacsatolásért egy Sincos single turn típusú jeladó felel, amely 131072 pont/fordulat felbontást biztosít, így rendkívül precíz pozicionálást tesz lehetővé. Az IP50 védettségi szint megfelelő védelmet nyújt por ellen, míg az egyenes (straight) csatlakozók megkönnyítik a telepítést és bekötést.
A BSH0552P01A1A szervomotor műszaki paramétereit tekintve 9000 rpm maximális mechanikai fordulatszámmal rendelkezik, míg a névleges fordulatszám jellemzően 3000-6000 rpm tartományban van a használt szervohajtástól függően. A folyamatos leállási nyomaték 0,8-0,9 Nm közötti érték, míg a csúcs leállási nyomaték elérheti a 2,7 Nm-t is. A névleges kimeneti teljesítmény 250-400 W közötti, szintén a használt szervohajtástól függően. A motor 0,7 Nm/A nyomatékállandóval és 40 V/krpm ellenelektromos erő állandóval rendelkezik, mindkettő 120 °C-on mérve. A motor 3 pólusú, rotorinerciája 0,096 kg·cm², állórésze 17,4 Ohm ellenállással és 18,2 mH induktivitással rendelkezik 20 °C-on, míg az állórész elektromos időállandója 2,03 ms.
A szervomotor fizikai méreteit tekintve 154,4 mm hosszú, a központosító gallér átmérője 40 mm, mélysége 2 mm. A rögzítéshez 4 darab 5,5 mm átmérőjű furattal rendelkezik, melyek 63 mm átmérőjű körön helyezkednek el. A motortengely átmérője 9 mm, hossza 20 mm. A szervomotor természetes konvekcióval hűl, nem tartalmaz féket, és IP50 szabványos védettséggel rendelkezik. Kompatibilis az LXM05, LXM15 és LXM32 szervohajtás-családokkal, különböző tápfeszültség-tartományokban, beleértve a 200-240 V egyfázisú és háromfázisú, valamint a 380-480 V háromfázisú tápellátást is.
Schneider Electric Lexium 05 - BSH0552P01A1A -BSH szervomotor, 55 mm, max 400 W, 0,8 Nm, IP50, retesz nélkül, fék nélkül, 32 szervohajtáshoz műszaki adatok
Általános specifikációk
Eszköz rövid neve: BSH
Termék vagy komponens típusa: Szervomotor
Maximális mechanikai sebesség: 9000 rpm
Folyamatos leállási nyomaték: 0,8-0,9 N.m (hajtástól függően)
Csúcs leállási nyomaték: 2,17-2,7 N.m (hajtástól függően)
Névleges kimeneti teljesítmény: 250-400 W (hajtástól függően)
Teljesítmény jellemzők
Névleges nyomaték: 0,65-2,7 N.m (hajtástól függően)
Névleges sebesség: 3000-6000 rpm (hajtástól függően)
Nyomaték állandó: 0,7 N.m/A 120 °C-on
Ellenelektromos erő állandó: 40 V/krpm 120 °C-on
Motorpólusok száma: 3.0
Rotor inercia: 0,096 kg.cm²
Állórész ellenállás: 17,4 Ohm 20 °C-on
Állórész induktivitás: 18,2 mH 20 °C-on
Állórész elektromos időállandó: 2,03 ms 20 °C-on
Mechanikai jellemzők
Tengelyvég: Megmunkálatlan
IP védettségi fokozat: IP50 szabvány
Sebesség visszacsatolás felbontás: 131072 pont/fordulat
Rögzítőfék: Nélkül
Rögzítési támasz: Nemzetközi szabvány karima
Elektromos csatlakozás: Egyenes csatlakozók
Tengelyátmérő: 9 mm
Tengelyhossz: 20 mm
Motor perem mérete: 55 mm
Hossz: 154,4 mm
Központosító gallér átmérője: 40 mm
Központosító gallér mélysége: 2 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérője: 5,5 mm
Rögzítőfuratok körmérője: 63 mm
Elektromos jellemzők
Maximális tápfeszültség: 480 V
Hálózati fázisszám: Háromfázisú
Folyamatos leállási áram: 1,2 A
Maximális állandó teljesítmény: 0,67 W
Maximális áram Irms: 4,8-5,9 A (hajtástól függően)
Kapcsolási frekvencia: 8 kHz
Kompatibilitás
Termékkompatibilitás: LXM05, LXM15 és LXM32 hajtáscsaládok különböző változataival
Tartomány kompatibilitás: Lexium 05, Lexium 15, Lexium 32
