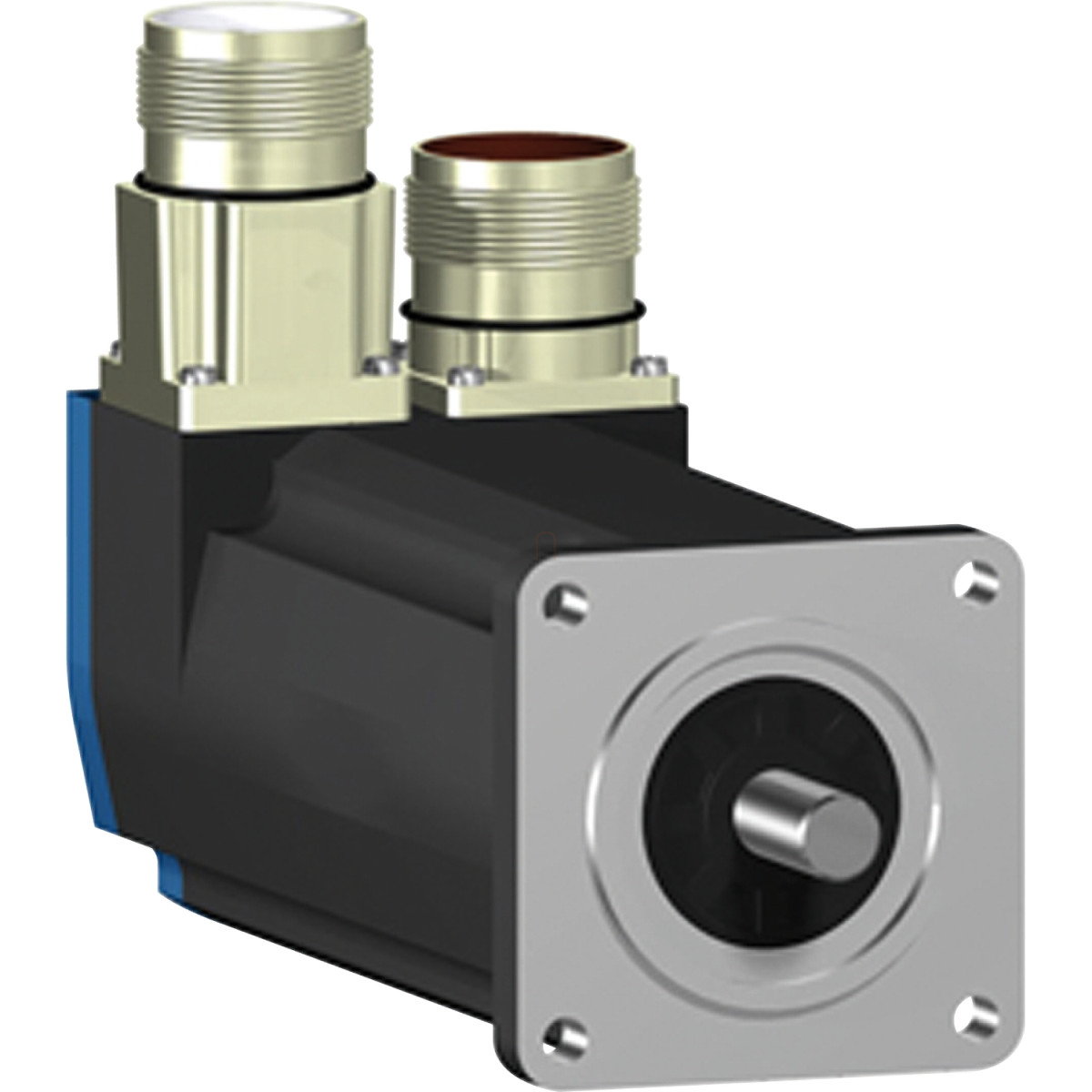

A Schneider Electric BSH0551T12F1A szervomotor a Lexium 05 termékcsalád része, amely kimagasló teljesítményt és precíz vezérlést biztosít automatizálási rendszerek számára. Ez a kompakt, mindössze 55 mm-es peremméretet kínáló motor ideális választás olyan alkalmazásokhoz, ahol a pontos pozicionálás és egyenletes nyomatékleadás alapvető követelmény.
A BSH0551T12F1A szervomotor számos kiváló műszaki jellemzővel rendelkezik, amelyek kiemelkedővé teszik a kategóriájában. A 0,5 N.m folyamatos álló nyomaték és az akár 1,5 N.m csúcs nyomaték biztosítja a megfelelő erőt a precíziós alkalmazásokhoz. A motor maximális mechanikai sebessége 9000 rpm, míg a névleges fordulatszáma 8000 rpm a háromfázisú LXM15LD13M3 szervohajtással kombinálva. A motor 150-340 W közötti névleges kimeneti teljesítményt kínál a párosított szervohajtástól függően, ami széles alkalmazási lehetőségeket biztosít. A motor IP50-es védettségi fokozattal rendelkezik, amely megfelelő védelmet nyújt a por ellen az ipari környezetben.
Ez a BSH szervomotor Multiturn SinCos Hiperface visszacsatolással és beépített fékkel rendelkezik, amely 0,8 N.m tartónyomatékot biztosít. A motor reteszelt tengelykialakítású, 9 mm-es tengelyátmérővel és 20 mm-es tengelyhosszal. A tengelyretesz szélessége 12 mm, ami biztos mechanikai kapcsolódást tesz lehetővé. A motor természetes konvekcióval hűl, ami növeli a megbízhatóságát, mivel nem igényel kiegészítő hűtőrendszert. A BSH0551T12F1A hossza 159 mm (fékkel együtt), a centrálógyűrű átmérője 40 mm, a rögzítőfuratok körének átmérője pedig 63 mm. A motor négy 5,5 mm-es rögzítőfurattal rendelkezik, amelyek lehetővé teszik a biztonságos és stabil felszerelést.
A BSH0551T12F1A szervomotor kiválóan kompatibilis számos Schneider Electric szervohajtással, beleértve a Lexium 05, Lexium 15 és Lexium 32 sorozatot. Különböző tápfeszültségeken üzemeltethető, legyen szó egyfázisú 110-120V, 200-240V vagy háromfázisú rendszerekről. A motor elektromos tulajdonságai szintén kimagaslóak: 0,36 N.m/A nyomaték konstans, 22 V/krpm ellenelektromótoros erő állandó, 12,2 Ohm állórész ellenállás és 10,85 mH állórész induktivitás jellemzi 20°C-on. Az állórész elektromos időállandója 1,7 ms, ami gyors reakcióidőt biztosít a vezérlő jelekre. A rotor tehetetlenségi nyomatéka 0,0803 kg.cm², ami lehetővé teszi a gyors irányváltást és pozicionálást. A motor egyenes csatlakozókkal van felszerelve, amelyek megkönnyítik a telepítést és a vezetékezést a kompakt helyeken is.
BSH0551T12F1A műszaki adatok
Alapvető jellemzők
Eszköz rövidítés: BSH
Termék vagy komponens típus: Szervomotor
Maximális mechanikai sebesség: 9000 rpm
Folyamatos állónyomaték: 0,5 N.m (különböző meghajtó típusoktól függően)
Csúcs állónyomaték: 1,5 N.m (LXM32.U90M2 esetén 3 A, 115 V, egyfázisú)
Névleges kimeneti teljesítmény: 150-340 W (meghajtótól függően)
Névleges nyomaték: 0,41-0,49 N.m (meghajtótól függően)
Műszaki specifikációk
Névleges fordulatszám: 3000-8000 rpm (meghajtótól függően)
Termék kompatibilitás: Lexium 05, Lexium 15, Lexium 32 sorozatú meghajtók
Tengely kialakítás: Reteszelt
IP védettségi fokozat: IP50 szabvány
Sebesség visszacsatolás felbontása: 131072 pont/fordulat x 4096 fordulat
Tartófék: Beépített
Rögzítési támogatás: Nemzetközi szabvány karima
Elektromos csatlakozás: Egyenes csatlakozók
Kiegészítő információk
Kompatibilitási tartomány: Lexium 15, Lexium 05, Lexium 32
Maximális tápfeszültség: 480 V
Hálózat fázisainak száma: Háromfázisú
Folyamatos állóáram: 1,4 A
Maximális folyamatos teljesítmény: 0,45 W
Maximális áram Irms: 6,2 A (LXM15LD13M3 esetén)
Maximális állandó áram: 5,4 A
Kapcsolási frekvencia: 8 kHz
Mechanikai jellemzők
Második tengely: Második tengelyvég nélkül
Tengely átmérő: 9 mm
Tengely hossz: 20 mm
Retesz szélessége: 12 mm
Visszacsatolás típusa: Multiturn SinCos Hiperface
Tartónyomaték: 0,8 N.m tartófék
Motor perem mérete: 55 mm
Motortekercsek száma: 1
Nyomaték állandó: 0,36 N.m/A 120 °C-on
Ellenelektromos erő állandó: 22 V/krpm 120 °C-on
Motor pólusok száma: 3.0
Rotor tehetetlenségi nyomatéka: 0,0803 kg.cm²
Állórész ellenállása: 12,2 Ohm 20 °C-on
Állórész induktivitása: 10,85 mH 20 °C-on
Állórész elektromos időállandója: 1,7 ms 20 °C-on
Hűtés típusa: Természetes konvekció
Hossz: 159 mm
Centrálógyűrű átmérő: 40 mm
Centrálógyűrű mélység: 2 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérője: 5,5 mm
Rögzítőfuratok körének átmérője: 63 mm
Méretezési referencia: BSH0551T
Szögpontossági hiba: 1,4 °
