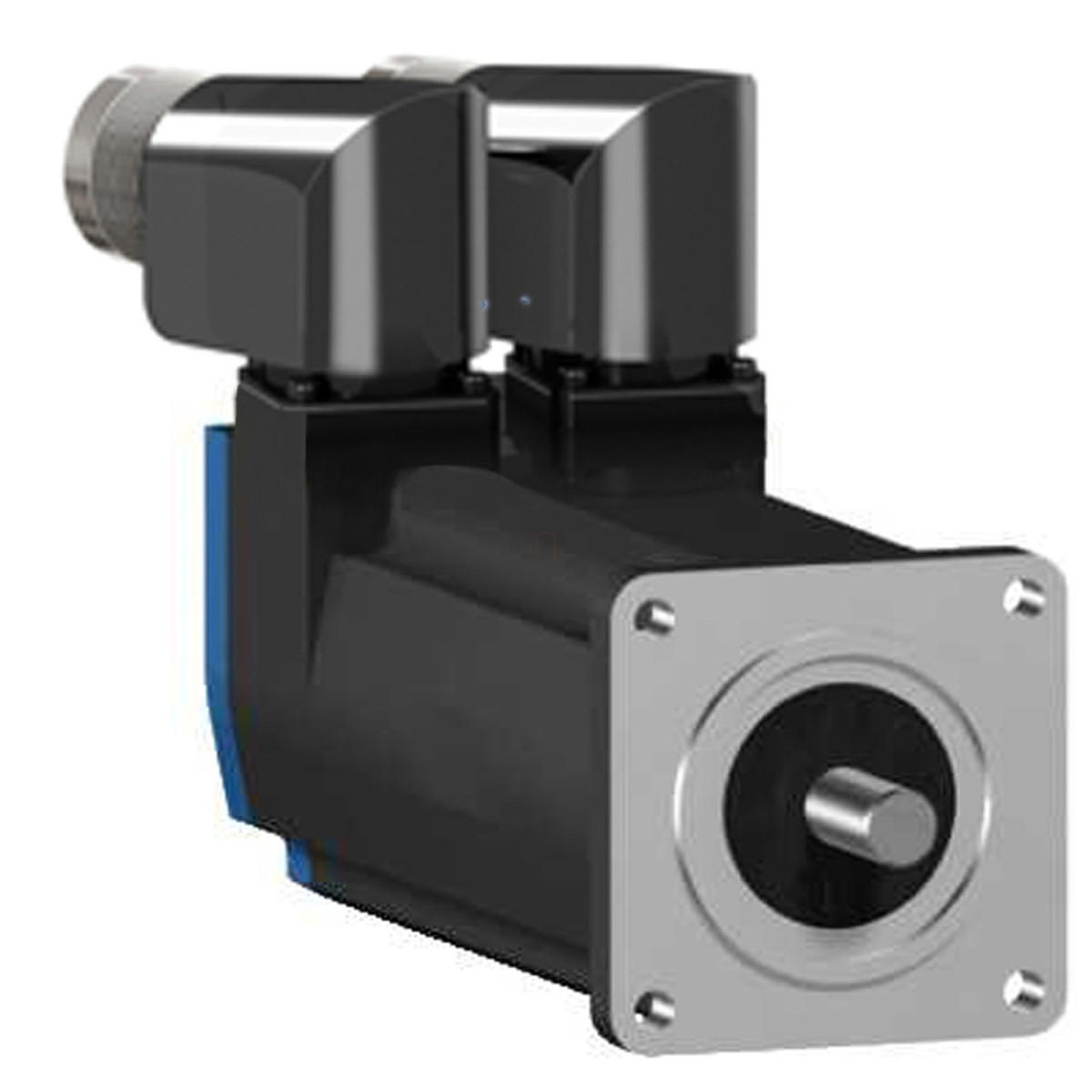

A Schneider Electric BSH0551T02A2A szervomotor a Lexium 05 sorozat kiváló minőségű tagja, amely precíz pozicionálást és szabályozást biztosít kompakt kialakításban. Ez a sokoldalú szervomotor ideális választás olyan ipari alkalmazásokhoz, ahol pontos mozgásvezérlésre, kiváló dinamikára és megbízható teljesítményre van szükség, mindezt kompakt méretben.
A BSH0551T02A2A modell 0,5 Nm folyamatos nyugalmi nyomatékot és akár 1,5 Nm csúcsnyomatékot biztosít, miközben maximális mechanikai fordulatszáma eléri a 9000 rpm-et. A motor névleges teljesítménye konfigurációtól függően 150-340 W között mozog, névleges nyomatéka pedig 0,41-0,49 Nm. A Sincos multi-turn jeladó rendkívül pontos pozicionálást tesz lehetővé 131072 pont/fordulat × 4096 fordulat felbontással, ami kiváló választássá teszi precíziós alkalmazásokhoz. Az IP50 védettség megfelelő védelmet nyújt por ellen, így ideális ipari környezetben történő használatra.
A motor 55 mm-es peremmérettel rendelkezik, teljes hossza 132,5 mm, a tengely átmérője 9 mm, hossza pedig 20 mm. A menetfurat nélküli tengelyvég könnyű szerelhetőséget biztosít különböző alkalmazásokhoz. A motor természetes konvekcióval hűl, ami egyszerűsíti a telepítést és csökkenti a karbantartási igényeket. A BSH0551T02A2A forgatható derékszögű csatlakozókkal van felszerelve, ami rugalmas kábelvezetést tesz lehetővé különböző szerelési helyzetekben.
Ez a szervomotor kompatibilis számos Schneider Electric hajtással, beleértve a Lexium 05, Lexium 15 és Lexium 32 sorozatokat. A motor műszaki paraméterei között szerepel a 0,36 N.m/A nyomatékállandó 120 °C-on, 22 V/krpm ellenelektromótoros erő állandó, 12,2 Ohm állórész ellenállás és 10,85 mH állórész induktivitás 20 °C-on. A rotor tehetetlenségi nyomatéka 0,059 kg.cm², ami gyors gyorsulást és lassulást tesz lehetővé. A motor maximális radiális ereje fordulatszám-függő, 8000 rpm-nél 170 N, míg alacsonyabb fordulatszámokon ennél magasabb értékeket is elérhet.
Schneider Electric Lexium 05 - BSH0551T02A2A -BSH szervomotor, 55 mm, max 300 W, 0,5 Nm, IP50, retesz nélkül, fék nélkül, 32 szervohajtáshoz műszaki adatok
Alapvető jellemzők
Eszköz rövid neve: BSH
Termék vagy alkatrész típusa: Szervomotor
Maximális mechanikai fordulatszám: 9000 rpm
IP védettségi fokozat: IP50 standard
Felfogatás: Nemzetközi szabvány szerinti perem
Tengelyvég: Menetfurat nélküli
Rögzítőfék: Nélkül
Elektromos csatlakozás: Forgatható derékszögű csatlakozók
Teljesítmény jellemzők
Folyamatos nyugalmi nyomaték: 0,5 N.m
Csúcs nyugalmi nyomaték: 1,4-1,5 N.m (hajtástípustól függően)
Névleges kimeneti teljesítmény: 150-340 W (hajtástípustól függően)
Névleges nyomaték: 0,41-0,49 N.m (hajtástípustól függően)
Névleges fordulatszám: 3000-8000 rpm (hajtástípustól függően)
Mechanikai jellemzők
Motor perem mérete: 55 mm
Tengely átmérő: 9 mm
Tengely hossz: 20 mm
Központosító gallér átmérője: 40 mm
Központosító gallér mélysége: 2 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 5,5 mm
Rögzítő furatok osztókörének átmérője: 63 mm
Hosszúság: 132,5 mm
Nettó tömeg: 1,2 kg
Elektromos jellemzők
Maximális tápfeszültség: 480 V
Hálózat fázisszáma: Három fázisú
Folyamatos nyugalmi áram: 1,4 A
Maximum állandó áram: 5,4 A
Kapcsolási frekvencia: 8 kHz
Nyomatékállandó: 0,36 N.m/A 120 °C-on
Ellenelektromótoros erő állandó: 22 V/krpm 120 °C-on
Állórész ellenállás: 12,2 Ohm 20 °C-on
Állórész induktivitás: 10,85 mH 20 °C-on
Állórész elektromos időállandója: 1,7 ms 20 °C-on
Visszacsatolás jellemzők
Fordulatszám visszacsatolás felbontása: 131072 pont/fordulat x 4096 fordulat
Visszacsatolás típusa: Multiturn SinCos Hiperface
Szöghiba: 1,4 °
Kompatibilitás
Termékkompatibilitás: Lexium 05, Lexium 15, Lexium 32 hajtásokkal
