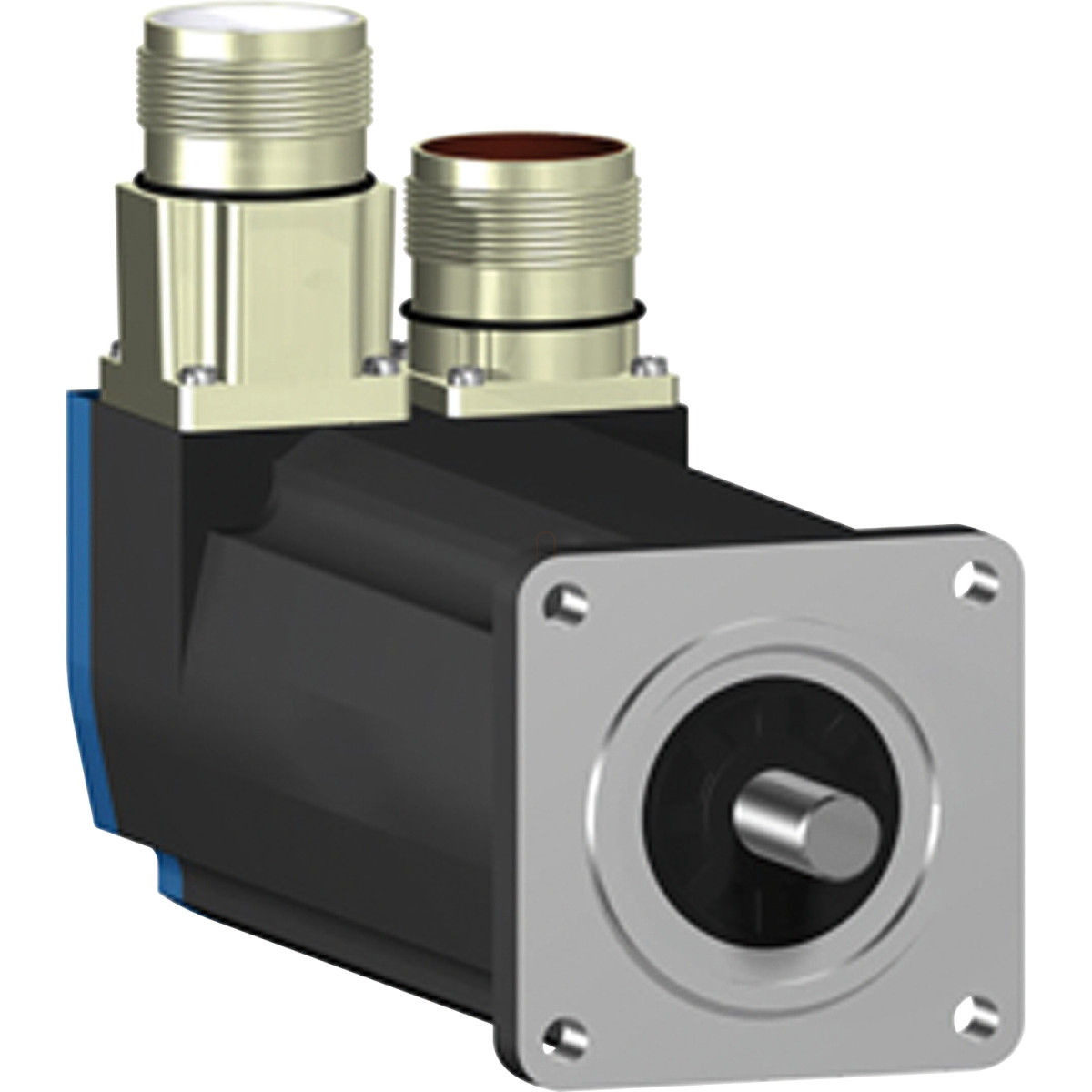

A Schneider Electric BSH0551T02A1A szervomotor a Lexium 05 sorozat tagja, amely kiváló teljesítményt és megbízhatóságot kínál precíziós alkalmazásokhoz. Ez a kompakt, 55 mm-es karimával rendelkező szervomotor ideális választás olyan automatizálási feladatokhoz, ahol pontos pozicionálás és dinamikus működés szükséges.
A BSH0551T02A1A modell 0,5 Nm folyamatos nyomatékot biztosít, míg csúcsnyomatéka a különböző hajtáskonfigurációktól függően 1,4-1,5 Nm között van. A motor maximális mechanikai fordulatszáma 9000 rpm, névleges fordulatszáma pedig a használt vezérlőtől függően 3000-8000 rpm között mozog. A motor névleges kimeneti teljesítménye 150-340 W között változik a párosított hajtástól függően. A motor kompatibilis többféle Lexium hajtással, beleértve a Lexium 32, Lexium 05 és Lexium 15 sorozatokat, különböző tápfeszültség-konfigurációkban (egyfázisú 110-120V, egyfázisú 200-240V, háromfázisú 200-240V).
A motor egyenes csatlakozókkal rendelkezik, és Sincos Hiperface típusú, multi-turn (többfordulatú) visszacsatolást biztosít, amely 131072 pont/fordulat × 4096 fordulat felbontást kínál. Ez rendkívül precíz pozicionálást tesz lehetővé. A motor IP50 védettségi fokozattal rendelkezik, ami megfelelő védelmet biztosít a por ellen standard ipari környezetben. Nem tartalmaz beépített féket, és a tengelyvég nem menetes kialakítású.
A motor műszaki jellemzői között szerepel a 0,36 Nm/A nyomatékállandó és 22 V/krpm ellenelektromágneses erő állandó 120 °C-on. A sztátor ellenállása 12,2 Ohm, induktanciája 10,85 mH 20 °C-on, elektromos időállandója pedig 1,7 ms. A rotor tehetetlenségi nyomatéka 0,059 kg·cm². A motor 3 pólussal rendelkezik, és természetes konvekcióval hűtik. A maximális radiális erő fordulatszámfüggő, 8000 rpm-nél 170 N, amely alacsonyabb fordulatszámoknál növekszik, egészen 340 N-ig 1000 rpm-nél. A motor teljes hossza 132,5 mm, a központosító gallér átmérője 40 mm, mélysége 2 mm. A rögzítéshez 4 db 5,5 mm átmérőjű furattal rendelkezik, amelyek 63 mm átmérőjű körön helyezkednek el, és nemzetközi szabványos karima kialakítást követ.
BSH0551T02A1A műszaki adatok
Alapvető jellemzők
Eszköz rövid neve: BSH
Termék vagy komponens típusa: Szervomotor
Maximális mechanikai fordulatszám: 9000 rpm
Folyamatos nyugalmi nyomaték: 0,5 N.m különböző hajtáskonfigurációkkal
Csúcs nyugalmi nyomaték: 1,4-1,5 N.m különböző hajtáskonfigurációkkal
Névleges kimeneti teljesítmény: 150-340 W hajtástípustól függően
Névleges nyomaték: 0,41-0,49 N.m hajtástípustól függően
Névleges fordulatszám: 3000-8000 rpm hajtástípustól függően
Termék kompatibilitás
Kompatibilis a Lexium 32, Lexium 05 és Lexium 15 hajtásokkal különböző feszültségkonfigurációkban
Fizikai és elektromos jellemzők
Tengelyvég: Nem menetes
IP védettségi fokozat: IP50 standard
Sebesség visszacsatolás felbontása: 131072 pont/fordulat × 4096 fordulat
Rögzítő fék: Nincs
Rögzítési kialakítás: Nemzetközi szabványos karima
Elektromos csatlakozás: Egyenes csatlakozók
Tápfeszültség max: 480 V
Hálózati fázisok száma: Háromfázisú
Folyamatos nyugalmi áram: 1,4 A
Maximális folyamatos teljesítmény: 0,45 W
Maximális áram Irms: 4,5-6,2 A hajtástípustól függően
Maximális állandó áram: 5,4 A
Kapcsolási frekvencia: 8 kHz
Motor jellemzők
Motor karima mérete: 55 mm
Motor kötegek száma: 1
Nyomatékállandó: 0,36 N.m/A 120 °C-on
Ellenelektromágneses erő állandó: 22 V/krpm 120 °C-on
Motor pólusok száma: 3.0
Rotor tehetetlenségi nyomatéka: 0,059 kg.cm²
Állórész ellenállás: 12,2 Ohm 20 °C-on
Állórész induktivitás: 10,85 mH 20 °C-on
Állórész elektromos időállandó: 1,7 ms 20 °C-on
Maximális radiális erő Fr: 170-340 N fordulatszámtól függően
Maximális tengelyirányú erő Fa: 0,2 x Fr
Hűtés típusa: Természetes konvekció
Mechanikai jellemzők
Hossz: 132,5 mm
Központosító gallér átmérő: 40 mm
Központosító gallér mélység: 2 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 5,5 mm
Rögzítő furatok körének átmérője: 63 mm
Tengelyátmérő: 9 mm
Tengelyhossz: 20 mm
Visszacsatolás típusa: Multiturn SinCos Hiperface
Szögpontossági hiba: 1,4 °
