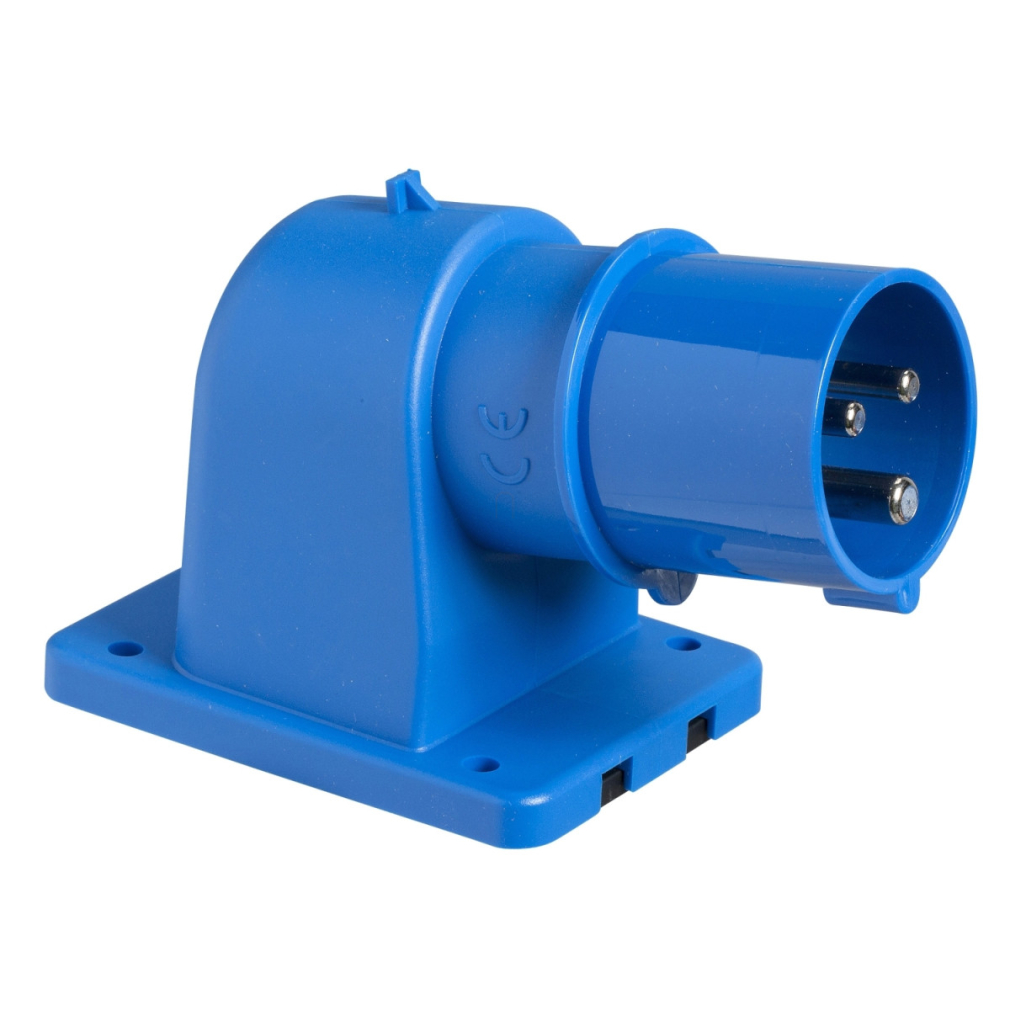

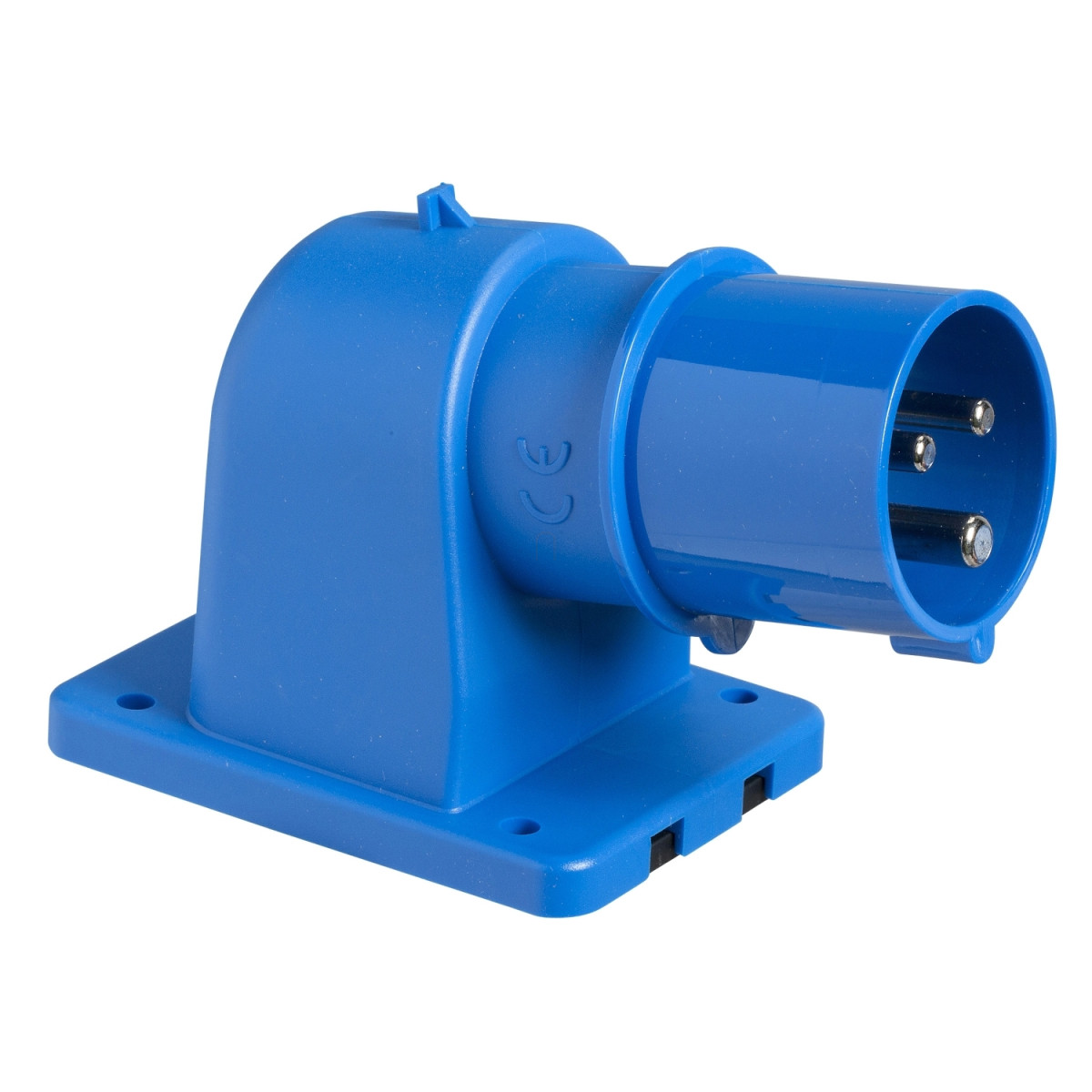

A Mureva PK plug panel egy kiváló minőségű, ipari környezetbe tervezett 32A-es panelre szerelhető dugaszoló aljzat a Schneider Electric kínálatából. A 81816 cikkszámú termék a Mureva termékcsalád tagjaként megbízható elektromos csatlakozási pontot biztosít ipari felhasználások széles körében, ahol a strapabíró kialakítás és a megfelelő védettség alapvető követelmény.
A Mureva plug panel műszaki paraméterei kimagasló teljesítményt és hosszú élettartamot garantálnak. A termék 2P+E (2 pólus + föld) konfigurációval rendelkezik, névleges árama 32A, üzemi feszültsége 200-250V között mozog, és AC (váltóáramú) hálózathoz csatlakoztatható. A 90°-os szögben döntött kialakítás megkönnyíti a csatlakoztatást és csökkenti a kábelre nehezedő mechanikai terhelést. Az IP44-es védettségi szint biztosítja a termék megfelelő működését nedves és poros környezetben is, így ideális választás lehet műhelyekbe, ipari létesítményekbe, vagy kültéri alkalmazásokhoz. A plug panel IK08 besorolású ütésállósággal rendelkezik, ami extra védelmet biztosít a mechanikai sérülésekkel szemben.
A Mureva PK plug panel kialakítása praktikus és átgondolt. A panelre szerelhető kivitel stabil rögzítést tesz lehetővé, az önkioltó műszaki polimer anyag pedig ellenáll a magas hőmérsékletnek - a termék tűzállósága 850 °C az IEC 60695-2-1 szabvány szerint. A kék színű ház nemcsak esztétikus megjelenést biztosít, hanem segít az azonnali azonosításban is az ipari környezetben. A csatlakozási pontok rögzített csavarokkal vannak ellátva, a termék 2,5-10 mm² keresztmetszetű kábelek fogadására alkalmas. A földelőcsatlakozó óramutató szerinti pozíciója 6 óránál található, ami megfelel az ipari szabványoknak. A nikkelezett sárgaréz érintkezőpinek hosszú élettartamot és kiváló elektromos vezetőképességet biztosítanak.
A Schneider Electric Mureva PK plug panel, 81816 cikkszámú termék számos környezeti feltétel mellett megbízhatóan működik. A -25 és +40°C közötti működési hőmérséklet-tartományban használható, akár 2000 méteres tengerszint feletti magasságig. A relatív páratartalom tekintetében is széles spektrumot fed le: 20°C-on 90%, 30°C-on 70%, 40°C-on pedig 50% relatív páratartalom mellett is megfelelően funkcionál. A termék megfelel az EN 60309-1 és EN 60309-2 szabványoknak, ami garantálja a minőséget és a biztonságos működést. A 90 x 100 mm-es alapméret, 159 mm-es magasság, 90 mm-es szélesség és 98 mm-es mélység kompakt elhelyezést tesz lehetővé, miközben a robosztus kialakítás megmarad. Ez a plug panel ideális választás minden olyan szakember számára, aki megbízható, strapabíró és szabványos ipari csatlakozási megoldást keres.
Schneider Electric Kaedra Box - 81816 -Mureva PK (Pratika) Panelre szerelhető villa műszaki adatok
Általános adatok
Terméktípus: Plug panel
Termékcsalád: Mureva
Rövidített név: Mureva plug
Csatlakozó kategória: Kisfeszültségű
Pólusok leírása: 2P + E
Hálózat típusa: AC
Aljzat szabvány: Ipari
Telepítési adatok
Szerelési mód: Panelre szerelhető
Csatlakozó alakja: 90° szögben döntött
Névleges áram: 32 A
Névleges üzemi feszültség: 200...250 V
Hálózati frekvencia: 50/60 Hz
Földelőcsatlakozó pozíciója: 6 óra (óramutató szerint)
Anyagok és méretek
Csatlakozó anyaga: Önkioltó műszaki polimer
Érintkezők anyaga: Tüskék: nikkelezett sárgaréz
Csatlakozók: Rögzített csavarok
Kábel keresztmetszet: 2,5...10 mm²
Alapméret: 90 x 100 mm
Magasság: 159 mm
Szélesség: 90 mm
Mélység: 98 mm
Szín: Kék
Feszültségjelölő szín: Kék
Környezeti adatok
Szabványok: EN 60309-2, EN 60309-1
IP védettségi fokozat: IP44 az IEC 60529 szerint
IK védettségi fokozat: IK08 az EN 62262 szerint
Tűzállóság: 850 °C az IEC 60695-2-1 szerint
Relatív páratartalom: 50% 40°C-nál, 70% 30°C-nál, 90% 20°C-nál
Üzemi tengerszint feletti magasság: 2000 m
Környezeti hőmérséklet tartomány: -25...40 °C
