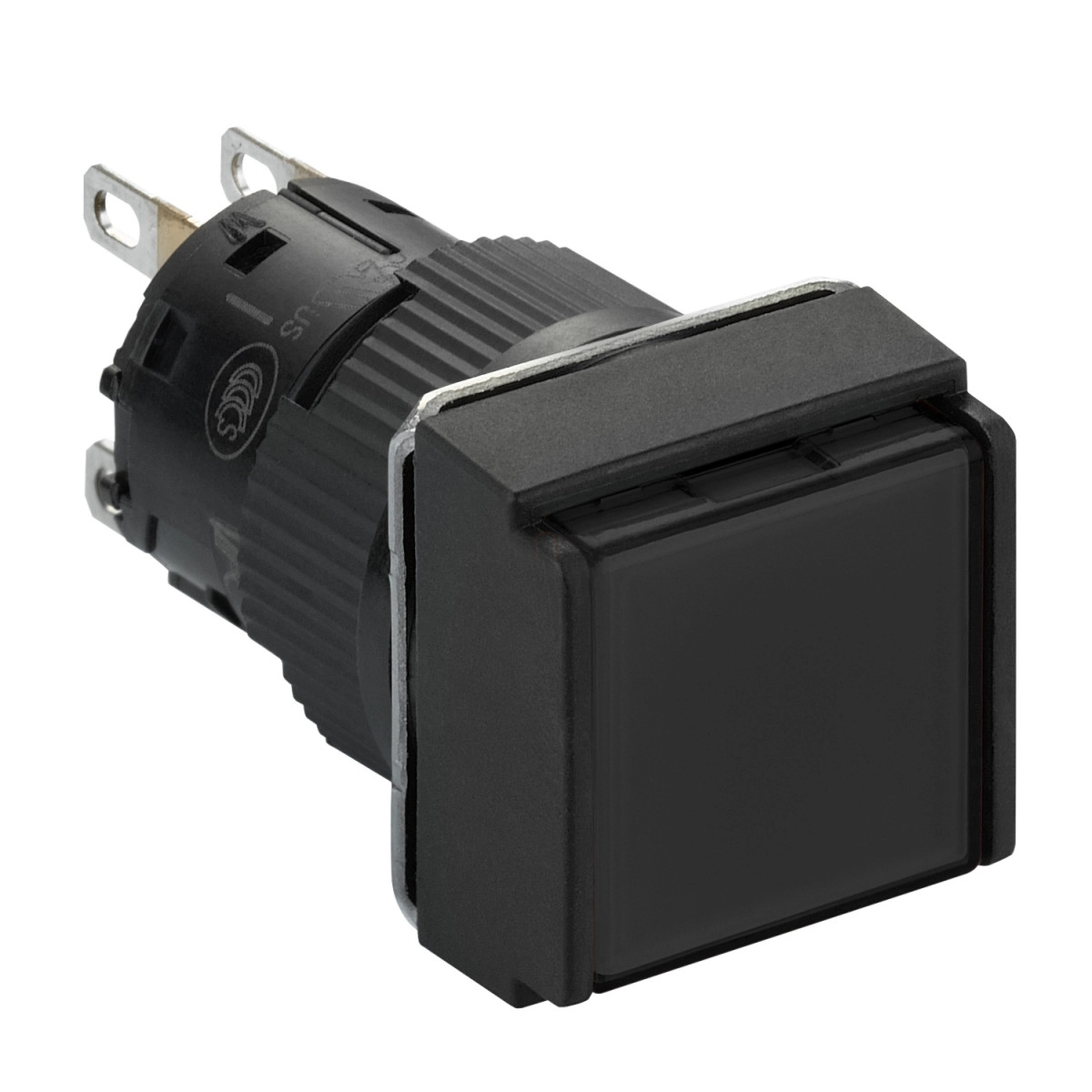

A Schneider Electric Harmony XB6E XB6ECA21P monolitikus nyomógombja egy professzionális, ipari minőségű vezérlőelem, amely kiváló megbízhatóságot és tartósságot kínál a különböző automatizálási és vezérlési alkalmazásokban. Ez a négyzet alakú, fekete, süllyesztett kialakítású nyomógomb 16 mm-es rögzítési átmérővel rendelkezik, és rugós visszatérítésű működési mechanizmussal van ellátva.
A Harmony XB6E sorozat ezen tagja egy váltóérintkezővel (1 C/O) rendelkezik, amely snap-action (gyors kapcsolású) működési elvvel dolgozik. A csatlakozási lehetőségek rendkívül rugalmasak: választhatsz szigetelt faston csatlakozás (2,8 x 0,5 mm méretben), forrasztható csatlakozó (maximum 0,75 mm² AWG 19 kábelkapacitással) vagy gyorscsatlakozó aljzat közül. Az érintkezők arannyal bevont ezüst anyagból készülnek, ami kiváló vezetőképességet és tartós működést biztosít még nagy számú kapcsolási ciklus esetén is.
A műszaki paramétereket tekintve a XB6ECA21P nyomógomb 5A-es hagyományos szabad levegő hőáram mellett működtethető, illetve 3A gyorscsatlakozó aljzat használata esetén. A névleges üzemi áramerősség változik a különböző felhasználási esetekben: például 1,5A 120V AC-12 alkalmazásnál, vagy 0,7A 240V AC-13 esetén, az IEC 60947-5-1 szabványnak megfelelően. DC alkalmazásoknál 1A 24V DC-12, illetve 0,7A 24V DC-13 értékekkel számolhatsz. A készülék túlfeszültség elleni védelmi kategóriája II, az IEC 60536 szerint, és 2A-es gG típusú olvadóbiztosítékkal védhető rövidzárlat ellen. Érintkezési ellenállása mindössze 50 mOhm 1/6 V mellett. A mechanikai élettartam lenyűgöző: 1.000.000 kapcsolási ciklus, míg elektromos élettartama 100.000 ciklus (AC, 0,7A 220V terhelésnél, az IEC 60947-5-1 C függelék szerint).
A nyomógomb környezeti paraméterei is kiemelkedők: IP65 védettséggel rendelkezik az IEC 60529 szerint, így por ellen teljesen védett és vízsugár ellen is védett. Üzemi hőmérséklet-tartománya -10°C és +55°C között van, míg tárolási hőmérséklete szélesebb tartományt fed le: -40°C és +70°C között. A készülék ellenáll a vibrációnak (1 mm amplitúdó 10-55 Hz frekvenciatartományban, az IEC 60068-2-6 szerint) és a mechanikai sokknak is (10 gn gyorsulás 11 ms időtartammal, félszinusz hullám esetén, az IEC 60068-2-27 szabványnak megfelelően). A beépítéshez szükséges panel vastagsága 0,5 mm és 6 mm között lehet, a meghúzási nyomaték pedig 0,6-1 Nm tartományban ajánlott. A termék különféle szabványoknak felel meg, mint például UL 508, IEC 60947-5-1, IEC 60947-1, CSA C22.2 No 14, JIS C 4520 és JIS C 852, és rendelkezik cURus és CCC tanúsítványokkal.
Schneider Electric Harmony XB6 - XB6ECA21P - Ø16 komplett nyomógomb fekete NC IP65 műszaki adatok
Főbb tulajdonságok
Termékcsalád: Harmony XB6E
Terméktípus: Monolitikus nyomógomb
Rövid terméknév: XB6E
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Jelzőfej alakja: Négyzet
Működtető típusa: Rugós visszatérítésű
Működtető profilja: Fekete süllyesztett
Érintkező típusa és összetétele: 1 C/O
Érintkező működés: Snap action
Csatlakozás
Csatlakozók - terminálok: Szigetelt faston, csatlakozási méret: 2,8 x 0,5 mm
Forrasztható csatlakozó, kábelkapacitás: <= 0,75 mm² AWG 19
Gyorscsatlakozó aljzat
Érintkezők anyaga: Aranyozott ezüst
Elektromos jellemzők
Túlfeszültség kategória: II az IEC 60536 szerint
Érintkezési ellenállás: 50 mOhm 1/6 V-nál
Rövidzárlat elleni védelem: 2 A gG típusú olvadóbiztosíték
Hagyományos szabad levegő termikus áram: 3 A (gyorscsatlakozó aljzat)
5 A
Névleges üzemi áram: 1,5 A 120 V, AC-12 az IEC 60947-5-1 szerint
1 A 240 V, AC-12 az IEC 60947-5-1 szerint
0,7 A 240 V, AC-13 az IEC 60947-5-1 szerint
1 A 120 V, AC-13 az IEC 60947-5-1 szerint
1 A 24 V, DC-12 az IEC 60947-5-1 szerint
0,7 A 24 V, DC-13 az IEC 60947-5-1 szerint
0,2 A 125 V, DC-12 az IEC 60947-5-1 szerint
0,15 A 125 V, DC-13 az IEC 60947-5-1 szerint
Mechanikai jellemzők
Működési pozíció: Bármely pozíció
Jelölés: CE
Mechanikai élettartam: 1000000 ciklus
Elektromos élettartam: 100000 ciklus, AC, 0,7 A 220 V-nál az IEC 60947-5-1 C függelék szerint
Meghúzási nyomaték: 0,6...1 N.m
Környezeti jellemzők
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -10...55 °C
IP védettségi fokozat: IP65 az IEC 60529 szerint
Szabványok: UL 508
IEC 60947-5-1
IEC 60947-1
CSA C22.2 No 14
JIS C 4520
JIS C 852
Terméktanúsítványok: cURus
CCC
Vibrációállóság: 1 mm (f= 10...55 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 10 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
Méretrajz információk
Panel vastagsága: 0,5 mm (0,01 in.) ≤ e ≤ 6 mm (0,24 in.)
Elfordulásgátló lemez vastagsága: 0,6 mm / 0,02 in.
Tömítés vastagsága: 0,5 mm / 0,01 in.
