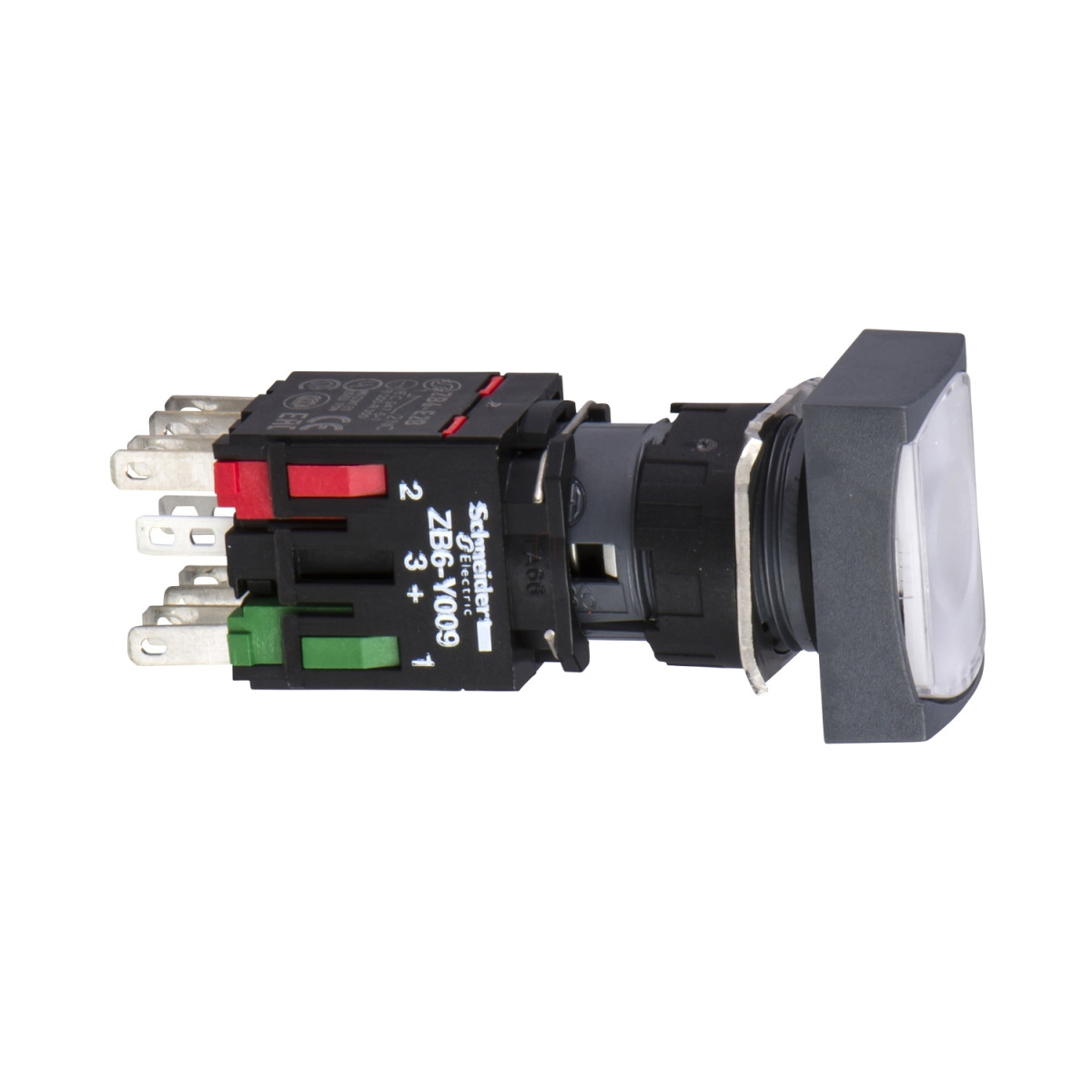

A Schneider Electric Harmony XB6 termékcsaládba tartozó XB6DF1B5B világító nyomógomb egy kiváló minőségű és sokoldalú ipari vezérlőelem, amely 16 mm-es szerelési átmérővel rendelkezik. Ez a fehér színű, téglalap alakú, süllyesztett kivitelű nyomógomb ideális olyan ipari környezetben, ahol kompakt méretű, mégis jól látható és könnyen használható kezelőfelületre van szükség.
A XB6DF1B5B egy komplett világító nyomógomb, amely tartós műanyag kerettel rendelkezik, így ellenáll a mindennapos ipari használat során fellépő igénybevételeknek. A nyomógomb reteszelő működésű (latching), ami azt jelenti, hogy benyomás után a gomb benyomott állapotban marad, amíg újra meg nem nyomják. Ez a funkció különösen hasznos olyan alkalmazásoknál, ahol a bekapcsolt/kikapcsolt állapot vizuális visszajelzése fontos. A nyomógomb érintkezői 1 NO (normally open, alaphelyzetben nyitott) és 1 NC (normally closed, alaphelyzetben zárt) konfigurációban vannak elrendezve, ami sokoldalú felhasználást tesz lehetővé különböző vezérlési feladatokhoz.
A XB6DF1B5B nyomógomb 12-24 V AC/DC tápfeszültség tartományban működtethető, és beépített LED világítással rendelkezik, amely állandó (steady) jelzést biztosít. A világítás áramfelvétele mindössze 15 mA, így energiahatékony megoldást jelent. Az érintkezők ezüst ötvözetből (Ag/Ni) készültek, amely biztosítja a kiváló villamos vezetőképességet és tartósságot. Az érintkezők működése lassú bontású (slow-break), ami védi a kapcsolódó áramköröket a hirtelen megszakításból eredő feszültségcsúcsoktól. A termék névleges szigetelési feszültsége (Ui) 250 V, névleges lökőfeszültség-állósága (Uimp) pedig 4 kV, ami megfelelő védelmet nyújt átmeneti túlfeszültségekkel szemben.
A nyomógomb rendkívül robusztus kialakítású, és kiváló környezeti védettséggel rendelkezik: IP65 védettségi osztályú az IEC 60529 szabvány szerint, valamint megfelel a NEMA 13, NEMA 4 és NEMA 4X követelményeinek is. Ez azt jelenti, hogy teljesen védett a por ellen, és ellenáll az alacsony nyomású vízsugárnak minden irányból, így nedves vagy poros ipari környezetben is megbízhatóan működik. A nyomógomb széles hőmérsékleti tartományban használható: üzemi környezetben -25°C-tól +70°C-ig, tárolás esetén pedig -40°C-tól +70°C-ig. A termék kiváló rezgés- és ütésállósággal rendelkezik, valamint magas elektromágneses kompatibilitással (EMC) bír, így megbízhatóan működik még zavaró környezeti hatások mellett is. A XB6DF1B5B nyomógomb megfelel a legfontosabb nemzetközi szabványoknak, köztük az EN/IEC 60947-5-5, EN/IEC 60947-5-1, UL 508, CSA C22.2 No 14, EN/IEC 60947-1, JIS C 4520 és JIS C 852 előírásainak, valamint rendelkezik CCC, GOST, CSA és UL tanúsítványokkal is.
Schneider Electric Harmony XB6 - XB6DF1B5B - Ø16 komplett világító nyomógomb, fehér műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB6
Termék típusa: Komplett világító nyomógomb
Rövid terméknév: XB6
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Minimum rendelési mennyiség: 1
Jelzőegység fej alakja: Téglalap alakú
Működtetés típusa: Reteszelő
Működtető profil: Fehér süllyesztett, jelölés nélkül
Érintkező típusa és összetétele: 1 NO + 1 NC
Érintkező működés: Lassú bontású
Csatlakozók - terminálok: Faston csatlakozók, csatlakozási méret: 2,8 x 0,5 mm
Fényforrás: LED
Izzó foglalat: Integrált LED
Névleges tápfeszültség: 12...24 V AC/DC
Kiegészítő műszaki adatok
Magasság: 18 mm
Szélesség: 24 mm
Mélység: 57 mm
Terminálok leírása ISO n°1: (21-22)NC (13-14)NO
Üzemi pozíció: Bármely helyzet
Pozitív nyitás: Megfelel az EN/IEC 60947-5-1 szabvány K mellékletének
Működési út: 1 mm (NO elektromos állapotváltás) 2 mm (NC elektromos állapotváltás) 3,5 mm (teljes út)
Működtető erő: 3,5 N NO elektromos állapotváltás 4,5 N NC elektromos állapotváltás
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat védelem: 6 A olvadóbiztosító típus gG
Névleges szigetelési feszültség: 250 V (szennyezettségi fok 3) megfelel EN/IEC 60947-1
Névleges lökőfeszültség-állóság: 4 kV megfelel EN/IEC 60947-1
Névleges üzemi áram: 3 A 120 V, AC-15, B300 megfelel EN/IEC 60947-5-1 1,5 A 240 V, AC-15, B300 megfelel EN/IEC 60947-5-1 0,1 A 250 V, DC-13, R300 megfelel EN/IEC 60947-5-1 0,22 A 125 V, DC-13, R300 megfelel EN/IEC 60947-5-1
Elektromos élettartam: 1000000 ciklus, AC-15 230 V-on, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel EN/IEC 60947-5-1 C melléklet 1000000 ciklus, DC-13 230 V-on, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel EN/IEC 60947-5-1 C melléklet
Elektromos megbízhatóság: Λ = 10exp(-8) 5 V és 1 mA mellett 90%-os konfidencia szinten megfelel IEC 60947-5-4
Jelzés típusa: Állandó
Tápfeszültség határok: 6...30 V AC/DC
Áramfelvétel: 15 mA
Túlfeszültség állóság: 1 kV közvetlen érintkezés megfelel IEC 61000-4-5 2 kV szabad levegőben megfelel IEC 61000-4-5
Környezeti paraméterek
Védőkezelés: TC
Környezeti hőmérséklet tároláskor: -40...70 °C
Környezeti hőmérséklet üzem közben: -25...70 °C
Elektromos áramütés elleni védelem: II. osztály megfelel IEC 61140
IP védettségi fokozat: IP65 megfelel IEC 60529
NEMA védettségi fokozat: NEMA 13 megfelel UL 50 NEMA 4 megfelel UL 50 NEMA 4X megfelel UL 50 NEMA 13 megfelel CSA C22.2 No 94 NEMA 4 megfelel CSA C22.2 No 94 NEMA 4X megfelel CSA C22.2 No 94
Szabványok: EN/IEC 60947-5-5 EN/IEC 60947-5-1 UL 508 CSA C22.2 No 14 EN/IEC 60947-1 JIS C 4520 JIS C 852
Termék tanúsítványok: CCC GOST CSA UL
Rezgésállóság: +/- 3 mm (f= 2...500 Hz) megfelel IEC 60068-2-6 5 gn (f= 2...500 Hz) megfelel IEC 60068-2-6
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén megfelel IEC 60068-2-27 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén megfelel IEC 60068-2-27
Gyors tranziensekkel szembeni ellenállás: 2 kV megfelel IEC 61000-4-4
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m megfelel IEC 61000-4-3
Elektrosztatikus kisülésekkel szembeni ellenállás: 6 kV érintkezéskor (fém részeken) megfelel IEC 61000-4-2 8 kV szabad levegőben (szigetelő részeken) megfelel IEC 61000-4-2
Elektromágneses kibocsátás: B osztály megfelel IEC 55011
