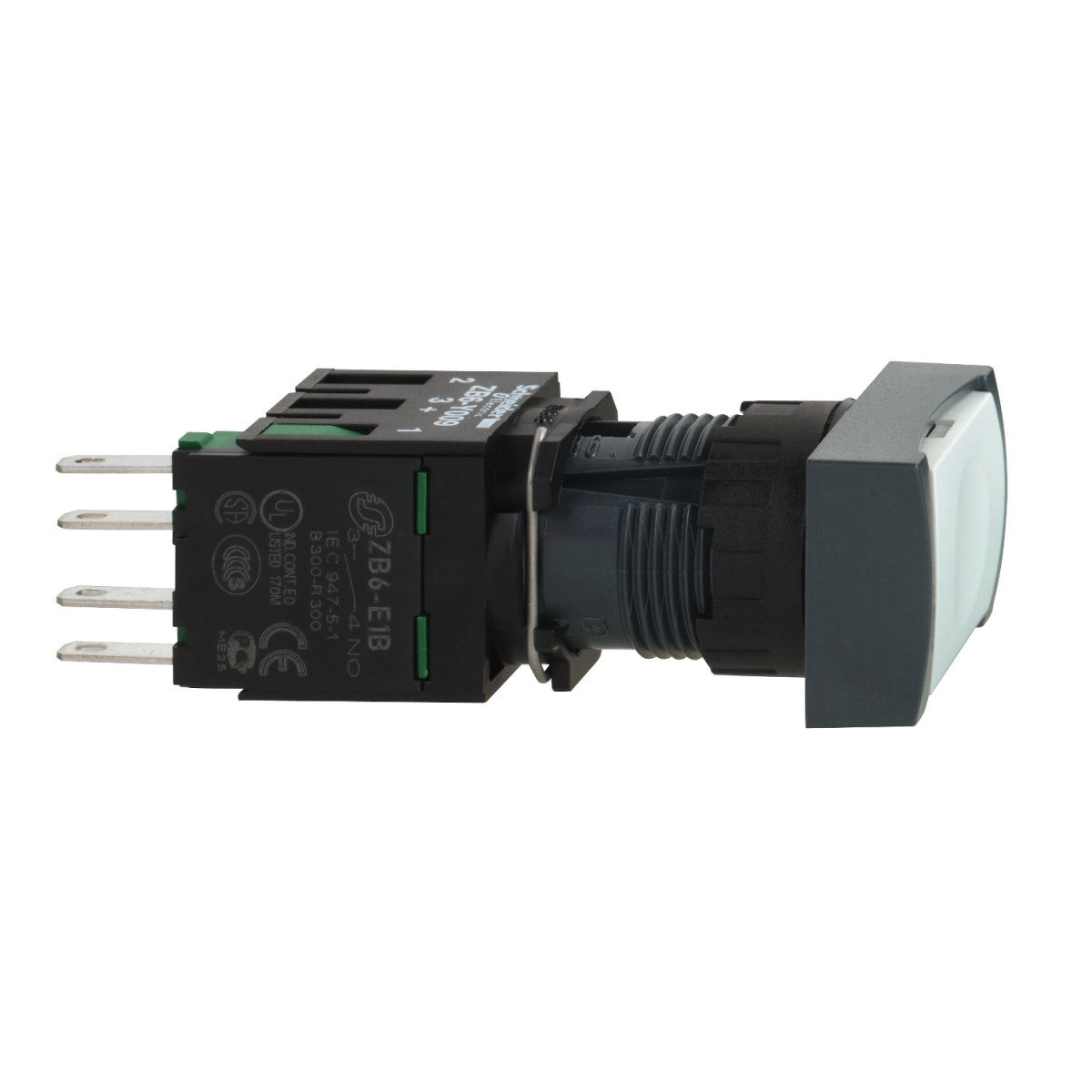

A Schneider Electric Harmony XB6 termékcsalád XB6DA11B jelzésű komplett nyomógombja professzionális vezérlési és jelzési feladatokhoz kínál megbízható megoldást. Ez a fehér, szögletes kialakítású, süllyesztett nyomógomb 16 mm-es szerelőátmérővel rendelkezik, és rugós visszatérésű működéssel biztosítja a pillanatnyi kapcsolást. A termék jelölés nélküli kivitelben készül, így univerzálisan használható különböző alkalmazásokban.
A nyomógomb érintkezőkiképzése 1NO (egy záró) konfigurációjú, ami lassú bontású működést biztosít. Az elektromos csatlakoztatás Faston csatlakozók segítségével történik, amelyek mérete 2,8 x 0,5 mm, így gyors és megbízható bekötést tesz lehetővé. Maga a kapcsológomb műanyag kerettel rendelkezik, ami tartós használatot és könnyű szerelhetőséget biztosít. A termék 24 mm szélességű, 18 mm magasságú és 57 mm mélységű, ISO n°1 (13-14)NO terminál leírással.
A XB6DA11B nyomógomb kiemelkedő műszaki paraméterekkel rendelkezik: 250 V névleges szigetelési feszültség (3-as szennyezettségi fokozat) mellett 4 kV lökőfeszültség-állósággal bír. Névleges üzemi árama AC-15 üzemmódban 3 A 120 V-on, vagy 1,5 A 240 V-on, míg DC-13 üzemmódban 0,1 A 250 V-on, vagy 0,22 A 125 V-on. A nyomógomb pozitív nyitási funkcióval rendelkezik az IEC 60947-5-1 K függelék szerint, és működési útja 1 mm az NO érintkező elektromos állapotváltozásához, míg a teljes útja 3,5 mm. A működtetéshez szükséges erő 3,5 N. Az érintkezők anyaga ezüst ötvözet (Ag/Ni), ami tartós és megbízható kapcsolást biztosít.
A termék kiemelkedően hosszú élettartammal rendelkezik: mechanikai tartóssága 2.000.000 kapcsolási ciklus, míg elektromos tartóssága 1.000.000 ciklus AC-15 üzemmódban 230 V-on, illetve DC-13 üzemmódban is 1.000.000 ciklus 230 V-on (mindkét esetben <3600 kapcsolás/óra, 0,5 terhelési tényező mellett). Rövidzárlat elleni védelme 6 A-es gG típusú olvadóbiztosítóval oldható meg. Az elektromos megbízhatósági mutatója Λ = 10exp(-8) 5 V és 1 mA mellett, 90%-os konfidencia szinttel az IEC 60947-5-4 szerint.
Schneider Electric Harmony XB6 - XB6DA11B - Ø16 komplett nyomógomb, szögletes, fehér műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB6
Termék típusa: Komplett nyomógomb
Rövid terméknév: XB6
Keret anyaga: Műanyag
Szerelési átmérő: 16 mm
Jelzőegység alakja: Szögletes
Működtetés típusa: Rugós visszatérésű
Működtető profil: Fehér süllyesztett, jelölés nélküli
Elektromos jellemzők
Érintkező típusa és összetétele: 1 NO
Érintkező működése: Lassú bontású
Csatlakozás: Faston csatlakozók, mérete: 2,8 x 0,5 mm
Kapocskiosztás ISO szerint: n°1 (13-14)NO
Névleges szigetelési feszültség [Ui]: 250 V (3-as szennyezettségi fokozat) IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 4 kV IEC 60947-1 szerint
Névleges üzemi áram [Ie]:
- 3 A 120 V-on, AC-15, B300 IEC 60947-5-1 szerint
- 1,5 A 240 V-on, AC-15, B300 IEC 60947-5-1 szerint
- 0,1 A 250 V-on, DC-13, R300 IEC 60947-5-1 szerint
- 0,22 A 125 V-on, DC-13, R300 IEC 60947-5-1 szerint
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 6 A-es gG típusú olvadóbiztosító
Mechanikai jellemzők
Méretek (szé x ma x mé): 24 mm x 18 mm x 57 mm
Működési helyzet: Bármilyen pozíció
Pozitív nyitás: IEC 60947-5-1 K függelék szerint
Működési út: 1 mm (NO érintkező elektromos állapotváltozásához), 3,5 mm (teljes út)
Működtetési erő: 3,5 N NO érintkező elektromos állapotváltozásához
Tartóssági jellemzők
Mechanikai élettartam: 2.000.000 kapcsolási ciklus
Elektromos élettartam: 1.000.000 ciklus, AC-15 230 V-on, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 IEC 60947-5-1 C függelék szerint
Elektromos élettartam DC: 1.000.000 ciklus, DC-13 230 V-on, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 IEC 60947-5-1 C függelék szerint
Elektromos megbízhatóság: Λ = 10exp(-8) 5 V és 1 mA mellett, 90%-os konfidencia szinttel IEC 60947-5-4 szerint
Környezeti jellemzők
Védelem: TC
Tárolási hőmérséklet: -40...70 °C
Üzemi hőmérséklet: -25...70 °C
Áramütés elleni védelmi osztály: II. osztály IEC 61140 szerint
IP védettségi fokozat: IP65 IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4, NEMA 4X UL 50 és CSA C22.2 No 94 szerint
Megfelelőségek és tanúsítványok
Szabványok: IEC 60947-5-1, IEC 60947-1, IEC 60947-5-5, JIS C 4520, JIS C 852, CSA C22.2 No 14, UL 508
Terméktanúsítványok: CSA, UL, CCC, GOST
Rezgés- és ütésállóság
Rezgésállóság: ±3 mm (f= 2...500 Hz) és 5 gn (f= 2...500 Hz) IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulásra IEC 60068-2-27 szerint
