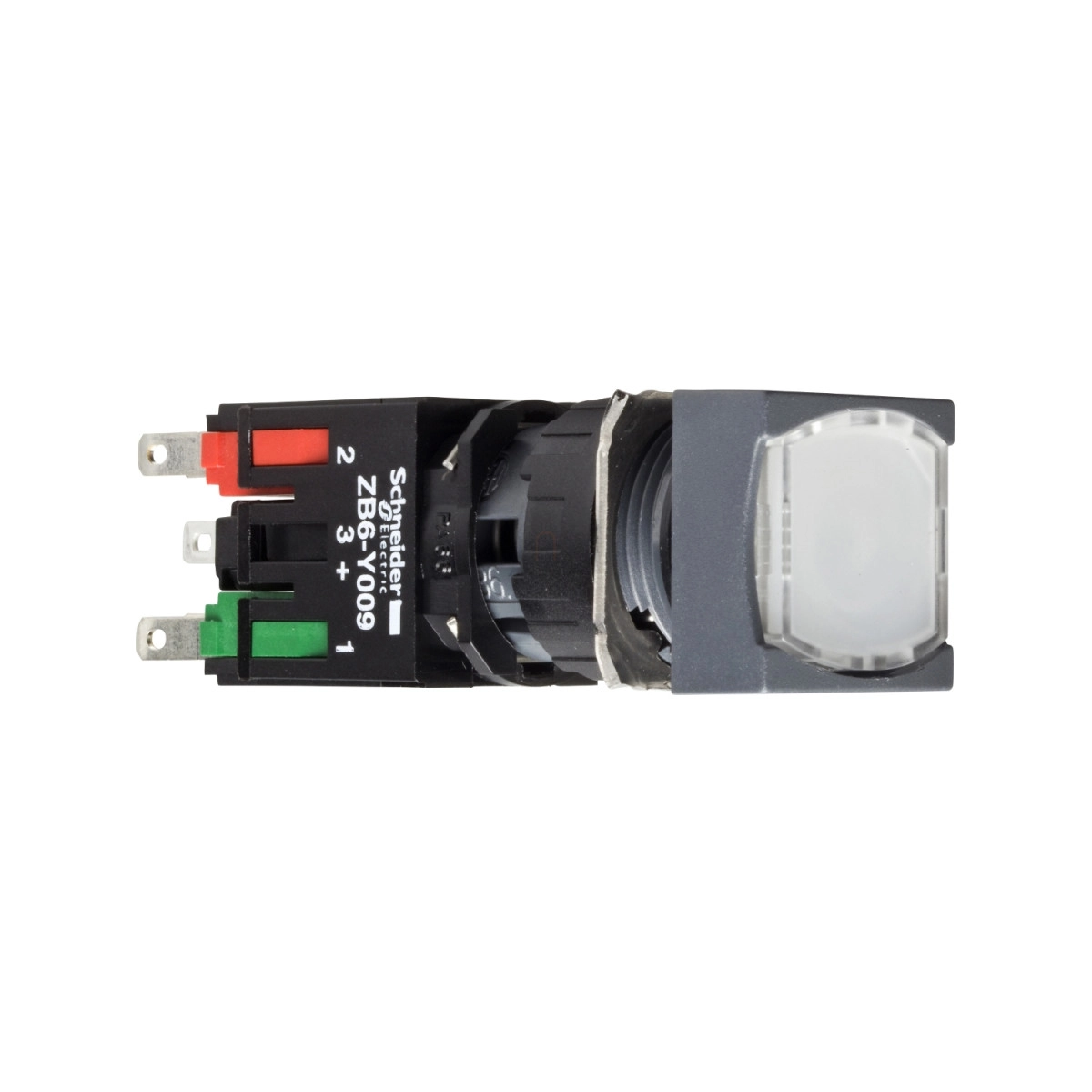

A Schneider Electric Harmony XB6 termékcsalád egyik kiváló tagja a XB6CW1B5B típusú komplett világító nyomógomb, amely kifinomult műszaki paraméterekkel és professzionális kialakítással rendelkezik. Ez a 16 mm-es szerelési átmérőjű, fehér színű, négyzet alakú, süllyesztett kialakítású nyomógomb tökéletes választás ipari vezérlőpanelekhez, gépekhez és berendezésekhez, ahol fontos a megbízható működés és a jól látható visszajelzés.
A termék rugós visszatérítésű működési mechanizmusa biztosítja a gyors és határozott kapcsolást. A kontaktus konfigurációja 1NO + 1NC (egy záró és egy nyitó érintkező), ami sokoldalú felhasználást tesz lehetővé különböző vezérlési feladatokban. Az érintkezők ezüst ötvözetből (Ag/Ni) készülnek, ami kiváló elektromos vezetőképességet és hosszú élettartamot biztosít. A csatlakozás 2,8 x 0,5 mm-es Faston csatlakozókkal történik, megkönnyítve a gyors és biztonságos telepítést.
A beépített LED világítás 12-24V AC/DC tápfeszültséggel működik, a fényjelzés típusa állandó (steady). A tápfeszültség határértékei 6-30V AC/DC, áramfelvétele mindössze 15 mA. Az IP65-ös védettség kiváló védelmet biztosít por és vízsugár ellen, így a nyomógomb nedves vagy poros környezetben is megbízhatóan működik. A termék megfelel a NEMA 13, NEMA 4 és NEMA 4X előírásoknak is, ami jelzi kivételes környezeti ellenállóképességét. A műanyag előlapi keret és a kompakt kialakítás (18 mm x 18 mm x 57 mm) modern megjelenést és egyszerű integrálhatóságot biztosít bármilyen vezérlőpanelbe, ahol a panel vastagsága 1-6 mm között van.
A Schneider Electric XB6CW1B5B nyomógomb kiemelkedő elektromos jellemzőkkel rendelkezik: 250V névleges szigetelési feszültség (Ui), 4 kV névleges lökőfeszültség-állóság (Uimp), valamint kiváló névleges üzemi áramértékek (AC-15 kategóriában 3A/120V és 1.5A/240V; DC-13 kategóriában 0.1A/250V és 0.22A/125V). Elektromos tartóssága figyelemre méltó, az AC-15 és DC-13 kategóriákban egyaránt 1.000.000 kapcsolási ciklus, ami hosszú távú, megbízható működést garantál. A termék működési hőmérséklet-tartománya -25°C és +70°C között van, tárolási hőmérséklete pedig -40°C és +70°C között. Megfelel számos nemzetközi szabványnak, többek között az IEC 60947-1, IEC 60947-5-1 és az IEC 60947-5-5 előírásainak, valamint rendelkezik GOST, CCC, UL és CSA tanúsítványokkal is.
Schneider Electric Harmony XB6 - XB6CW1B5B - Ø16 komplett világító nyomógomb, fehér műszaki adatok
Alapadatok
Termékcsalád: Harmony XB6
Terméktípus: Komplett világító nyomógomb
Rövid típusnév: XB6
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Jelzőegység fej alakja: Négyzet
Működtető típusa: Rugós visszatérítésű
Működtető profil: Fehér süllyesztett, jelöletlen
Érintkező típus és összetétel: 1 NO + 1 NC
Érintkező működés: Lassú bontás
Csatlakozások - kapcsok: Faston csatlakozók, csatlakozási méret: 2,8 x 0,5 mm
Fényforrás: LED
Izzó foglalat: Integrált LED
Névleges tápfeszültség: 12...24 V AC/DC
Méretek
CAD teljes szélesség: 18 mm
CAD teljes magasság: 18 mm
CAD teljes mélység: 57 mm
Kapcsok leírása ISO n°1: (21-22)NC, (13-14)NO
Működtetési út: 1 mm (NO elektromos állapotváltozás), 2 mm (NC elektromos állapotváltozás), 3,5 mm (teljes út)
Működtetési erő: 3,5 N NO elektromos állapotváltozás, 4,5 N NC elektromos állapotváltozás
Elektromos jellemzők
Érintkező anyag: Ezüst ötvözet (Ag/Ni)
Rövidzárlat védelem: 6 A gG típusú olvadóbiztosíték
Névleges szigetelési feszültség [Ui]: 250 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 4 kV az IEC 60947-1 szerint
Névleges üzemi áram [Ie]: 3 A 120 V-nál, AC-15, B300 az IEC 60947-5-1 szerint; 1,5 A 240 V-nál, AC-15, B300 az IEC 60947-5-1 szerint; 0,1 A 250 V-nál, DC-13, R300 az IEC 60947-5-1 szerint; 0,22 A 125 V-nál, DC-13, R300 az IEC 60947-5-1 szerint
Elektromos élettartam: 1000000 ciklus, AC-15 230 V-nál, működési sebesség <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint; 1000000 ciklus, DC-13 230 V-nál, működési sebesség <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint
Elektromos megbízhatóság: Λ = 10exp(-8) 5 V és 1 mA esetén 90%-os konfidencia szinttel az IEC 60947-5-4 szerint
Jelzés típusa: Állandó
Tápfeszültség határok: 6...30 V AC/DC
Áramfelvétel: 15 mA
Túlfeszültség-állóság: 1 kV közvetlen érintkezés esetén az IEC 61000-4-5 szerint; 2 kV szabad levegőben az IEC 61000-4-5 szerint
Környezeti jellemzők
Védőkezelés: TC
Környezeti levegő hőmérséklete tároláskor: -40...70 °C
Környezeti levegő hőmérséklete működés közben: -25...70 °C
Elektromos áramütés elleni védelem osztálya: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13 az UL 50 szerint; NEMA 4 az UL 50 szerint; NEMA 4X az UL 50 szerint; NEMA 13 a CSA C22.2 94 sz. szerint; NEMA 4 a CSA C22.2 94 sz. szerint; NEMA 4X a CSA C22.2 94 sz. szerint
Szabványok és tanúsítványok
Megfelelő szabványok: IEC 60947-1, JIS C 852, IEC 60947-5-1, IEC 60947-5-5, CSA C22.2 14 sz., JIS C 4520
Terméktanúsítványok: GOST, CCC, UL, CSA
Mechanikai tulajdonságok
Rezgésállóság: +/- 3 mm (f= 2...500 Hz) az IEC 60068-2-6 szerint; 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszhullám gyorsulásra az IEC 60068-2-27 szerint; 50 gn (időtartam = 11 ms) fél szinuszhullám gyorsulásra az IEC 60068-2-27 szerint
Gyors tranziensekkel szembeni ellenállás: 2 kV az IEC 61000-4-4 szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m az IEC 61000-4-3 szerint
Elektrosztatikus kisülésekkel szembeni ellenállás: 6 kV érintkezéskor (fém alkatrészeken) az IEC 61000-4-2 szerint; 8 kV szabad levegőben (szigetelő alkatrészekben) az IEC 61000-4-2 szerint
Elektromágneses kibocsátás: B osztály az IEC 55011 szerint
