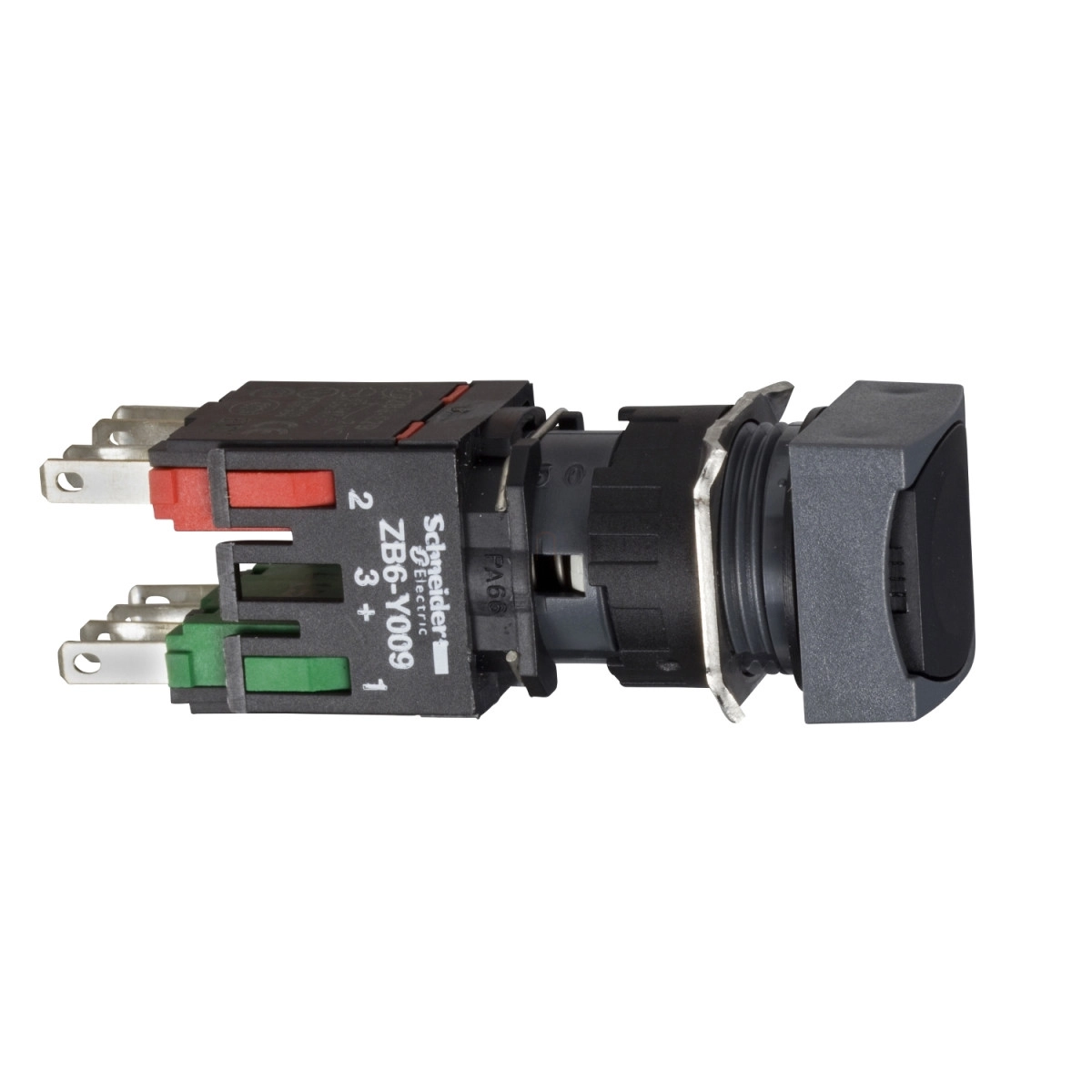

A Schneider Electric Harmony XB6 termékcsalád XB6CA25B típusú nyomógombja egy professzionális minőségű, komplett kapcsolóelem, amely tökéletes választás ipari környezetben és vezérlőpanelekben történő alkalmazásra. Ez a fekete színű, négyzet alakú, süllyesztett nyomógomb 16 mm-es szerelési átmérővel rendelkezik, és rugós visszatérítésű működtetéssel biztosítja a megbízható kapcsolást.
Az XB6CA25B modell egy 1NO + 1NC érintkezőkonfigurációval rendelkezik, ami sokoldalú felhasználást tesz lehetővé különböző vezérlési feladatokhoz. A kapcsoló lassú bontású érintkezőkkel van ellátva, amelyek nagy megbízhatóságot biztosítanak az elektromos kapcsolásokban. A termék csatlakoztatása Faston csatlakozókkal történik, amelyek mérete 2,8 x 0,5 mm, így egyszerűen integrálható a meglévő rendszerekbe. A Harmony XB6CA25B különösen ajánlott olyan alkalmazásokhoz, ahol fontos a hosszú élettartam és a magas megbízhatóság, hiszen mechanikai élettartama eléri a 2 millió kapcsolási ciklust, elektromos élettartama pedig akár 1 millió ciklus is lehet megfelelő terhelés mellett.
A műszaki adatokat tekintve a termék kiemelkedő paraméterekkel rendelkezik. Az IP65-ös védettség biztosítja a por és vízsugár elleni védelmet, míg a NEMA 4, 4X és 13-as besorolás további biztonságot nyújt különböző környezeti feltételek mellett. A nyomógomb névleges szigetelési feszültsége 250 V (3-as szennyezettségi fok mellett), névleges lökőfeszültség-állósága pedig 4 kV az IEC 60947-1 szabvány szerint. Az üzemi áramértékek között szerepel a 3 A 120 V-on AC-15 kategóriában, 1,5 A 240 V-on AC-15 kategóriában, valamint egyenáramú terhelésre 0,1 A 250 V-on és 0,22 A 125 V-on DC-13 kategóriában, mindegyik az IEC 60947-5-1 szabványnak megfelelően. A nyomógomb működtetési útja precízen meghatározott: 1 mm az NO érintkező állapotváltozásáig, 2 mm az NC érintkező állapotváltozásáig, és összesen 3,5 mm a teljes út. A működtetéshez szükséges erő 3,5 N az NO érintkezőnél és 4,5 N az NC érintkezőnél.
A Harmony XB6CA25B nyomógomb kiemelkedő környezeti paraméterekkel is rendelkezik. Üzemi hőmérséklet-tartománya -25 és +70 °C között van, tárolási hőmérséklete pedig -40 és +70 °C között. Az eszköz kitűnő rezgésállósággal rendelkezik (±3 mm és 5 gn 2-500 Hz frekvenciatartományban), valamint ütésállósága is kiváló (30 gn 18 ms-ig és 50 gn 11 ms-ig félszinusz hullámú gyorsulásnál). A termék Class II elektromos érintésvédelmi osztályba tartozik az IEC 61140 szerint. Az XB6CA25B nemzetközi tanúsítványokkal rendelkezik, többek között GOST, UL, CCC és CSA minősítésekkel, így globálisan alkalmazható különböző ipari környezetekben és automatizálási rendszerekben, ahol kiváló minőségű és megbízható nyomógombokra van szükség.
Schneider Electric Harmony XB6 - XB6CA25B - Ø16 komplett nyomógomb, fekete műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB6
Termék típusa: Komplett nyomógomb
Rövid terméknév: XB6
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Jelzőegység fejének alakja: Négyzet
Működtető típusa: Rugós visszatérítésű
Működtető kivitele: Fekete süllyesztett, jelölés nélküli
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkezők működése: Lassú bontású
Csatlakozások - kapcsok: Faston csatlakozók, csatlakozási méret: 2,8 x 0,5 mm
Kiegészítő információk
CAD teljes szélesség: 18 mm
CAD teljes magasság: 18 mm
CAD teljes mélység: 57 mm
Kapcsok leírása ISO n°1: (13-14)NO (21-22)NC
Működési helyzet: Bármilyen pozíció
Pozitív nyitás: Az IEC 60947-5-1 K. függeléknek megfelelően
Működési út: 1 mm (NO elektromos állapotváltozás), 2 mm (NC elektromos állapotváltozás), 3,5 mm (teljes út)
Működtetési erő: 3,5 N NO elektromos állapotváltozás, 4,5 N NC elektromos állapotváltozás
Mechanikai élettartam: 2000000 ciklus
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat-védelem: 6 A gG típusú olvadóbiztosító
Elektromos jellemzők
[Ui] névleges szigetelési feszültség: 250 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
[Uimp] névleges lökőfeszültség-állóság: 4 kV az IEC 60947-1 szerint
[Ie] névleges üzemi áram: 3 A 120 V-on, AC-15, B300 az IEC 60947-5-1 szerint
1,5 A 240 V-on, AC-15, B300 az IEC 60947-5-1 szerint
0,1 A 250 V-on, DC-13, R300 az IEC 60947-5-1 szerint
0,22 A 125 V-on, DC-13, R300 az IEC 60947-5-1 szerint
Elektromos élettartam: 1000000 ciklus, AC-15 230 V-on, működtetési sebesség <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C. függeléknek megfelelően
1000000 ciklus, DC-13 230 V-on, működtetési sebesség <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C. függeléknek megfelelően
Elektromos megbízhatóság: Λ = 10exp(-8) 5 V és 1 mA esetén, 90%-os konfidenciaszint mellett az IEC 60947-5-4 szerint
Környezeti jellemzők
Védőkezelés: TC
Környezeti hőmérséklet tároláskor: -40…70 °C
Környezeti hőmérséklet működés közben: -25…70 °C
Elektromos áramütés elleni védelem osztálya: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4, NEMA 4X az UL 50 és CSA C22.2 No 94 szerint
Szabványok és tanúsítványok
Vonatkozó szabványok: IEC 60947-5-1, UL 508, IEC 60947-1, JIS C 4520, JIS C 852, IEC 60947-5-5, CSA C22.2 No 14
Terméktanúsítványok: GOST, UL, CCC, CSA
Rezgés- és ütésállóság
Rezgésállóság: +/- 3 mm (f= 2…500 Hz) az IEC 60068-2-6 szerint
5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
