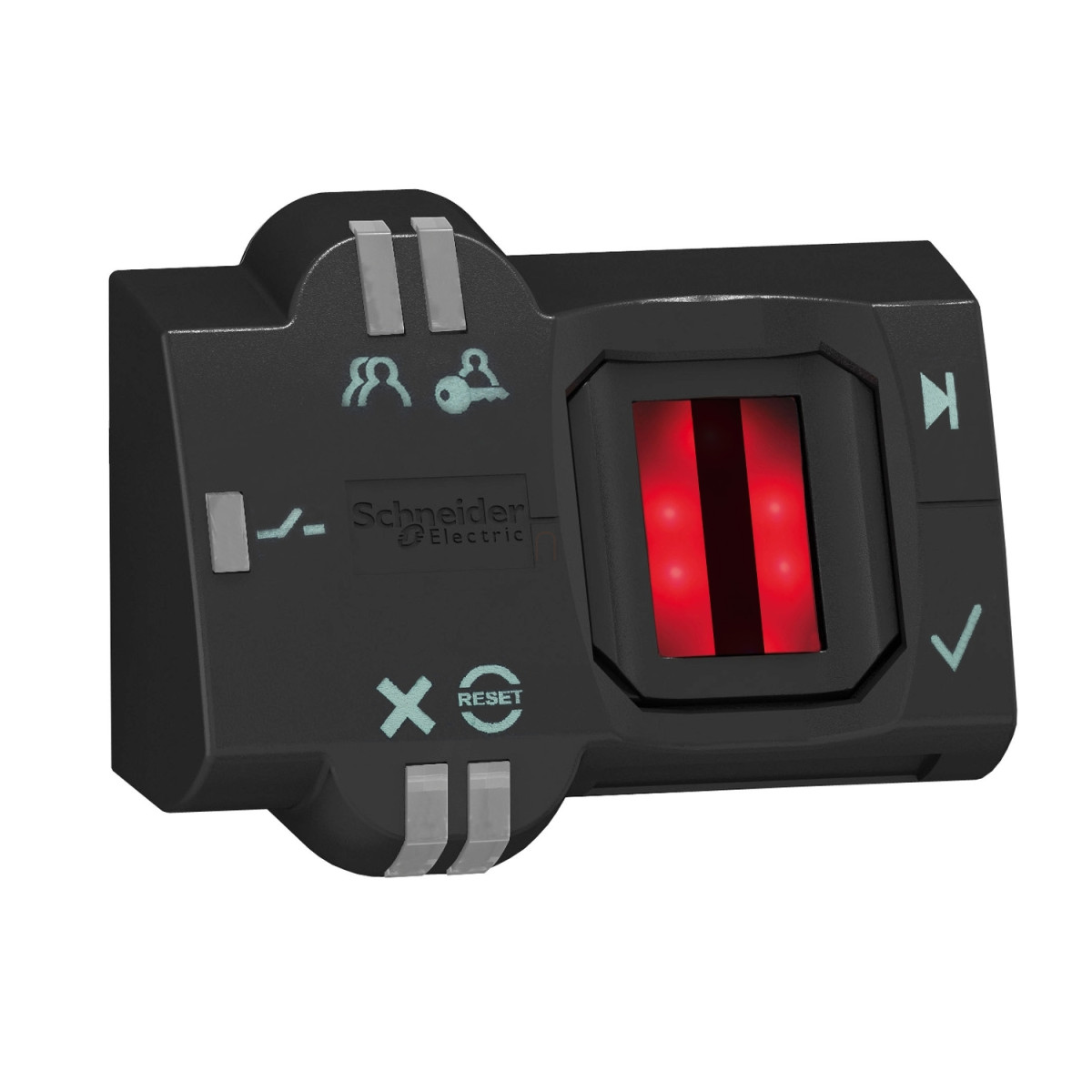

A Schneider Electric Harmony XB5S sorozatba tartozó XB5S2B2M12 biometrikus kapcsoló egy innovatív ipari hozzáférés-védelmi megoldást kínál, amely biztosítja, hogy csak az arra jogosult személyek férhessenek hozzá a gépekhez és berendezésekhez. Ez a sötétszürke műanyag házas, 22 mm-es szabványos beépítési mérettel rendelkező monostabil kapcsoló tökéletesen illeszkedik az ipari környezetben használt vezérlőpanelekbe.
Az eszköz legfőbb előnye az ujjlenyomat-olvasó technológia, amely akár 200 felhasználó tárolását teszi lehetővé, felhasználónként két ujjlenyomattal. A kapcsoló 24V DC tápfeszültséggel működik (20-30V DC tartományban), és PNP kimeneti típussal rendelkezik. Az elektromos csatlakozás 0,2 méteres M12 csatlakozón keresztül valósul meg, amely megkönnyíti a telepítést és karbantartást. A kapcsoló maximális kapcsolási árama 200 mA, és a zárt állapotban mért maradék feszültség mindössze 1V.
A Harmony XB5S XB5S2B2M12 kapcsoló fejlett védelmi funkciókkal rendelkezik, beleértve a túlterhelés, rövidzárlat és fordított polaritás elleni védelmet. A vezérlőpanelek első oldalán IP65 védettséggel, a hátoldalon IP20 védelemmel rendelkezik, így kiválóan alkalmas ipari környezetben és anyagmozgatási alkalmazásokban. A biometrikus kapcsoló működési állapotát jól látható LED-ek jelzik: zöld LED a kimeneti állapotot, narancssárga LED-ek az adminisztrátori és kezelői regisztrációs módot, piros LED-ek pedig a hibaállapotot és a reset funkciót mutatják.
A termék kiváló minőségét a nemzetközi szabványoknak való megfelelés és tanúsítványok (CSA, UL) garantálják. Emellett megfelel az IEC 61000-6-2 és IEC 61000-6-4 szabványoknak is. Figyelemre méltó a kapcsoló ellenállóképessége: akár 50g, 11ms-os ütésállóság az IEC 60068-2-27 szerint, valamint ±3 mm (5-9 Hz) és 1g (9-500 Hz) rezgésállóság az IEC 60068-2-6 szabvány szerint. A működési hőmérséklet-tartomány -5°C és +50°C között van, míg tárolási hőmérséklet-tartománya -25°C és +70°C között található. A termék NEMA 12 védettségi fokozatú, ami tovább növeli a megbízhatóságát nehéz körülmények között is.
Schneider Electric Harmony XB5S - XB5S2B2M12 - biometrikus kapcsoló, monostabil, PNP, 24VAC/DC, M12 csatlakozóval műszaki adatok
Általános jellemzők
Termék típusa: Biometrikus kapcsoló
Termékcsoport: Harmony XB5S
Felhasználási terület: Ipari gépek, Anyagmozgatás
Eszköz rövid neve: XB5S
Előlap anyaga: Sötétszürke műanyag
Beépítési átmérő: 22 mm
Elektromos jellemzők
Kimeneti típus: PNP
Tápfeszültség: 24 V DC
Tápfeszültség tartomány: 20...30 V DC
Elektromos csatlakozás: 0,2 m-es M12 csatlakozó
Maximális kapcsolási áram: 200 mA
Maradék feszültség: 1 V (zárt állapotban)
Áramfelvétel: <= 70 mA (terhelés nélkül)
Rövidzárlat elleni védelem: 250 mA külső biztosíték, gG típus
Védettség és biztonsági jellemzők
IP védettségi fokozat: IP65 (előlap) az IEC 60529 szerint
IP20 (hátlap) az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 12
Védelmi típusok: Túlterhelés elleni védelem, Rövidzárlat elleni védelem, Fordított polaritás elleni védelem
Mechanikai és fizikai jellemzők
Működtető típusa: Pillanatnyi
Működtető profilja: Ujjlenyomat-olvasó
Memória kapacitás: 200 felhasználó, felhasználónként 2 ujjlenyomattal
Ház anyaga: Poliamid PA66
Kábelszigtelés anyaga: PvR
Modul funkció: Monostabil
Felszerelési pozíció
Függőleges felületre szerelhető
Vízszintes pozíció
Sík felületre szerelhető
Jelzések
Helyi jelzések: 1 LED (zöld) kimeneti állapot jelzéséhez
1 LED (narancssárga) adminisztrátori regisztrációs módhoz
1 LED (narancssárga) kezelői regisztrációs módhoz
1 LED (piros) hiba jelzéséhez
1 LED (piros) reset művelethez
Időzítési paraméterek
Maximális első indítási késleltetés: 3 s + 0,5 ms regisztrált felhasználónként
Maximális helyreállási késleltetés: 1,5 s
Maximális válaszidő késleltetés: 1,5 s
Környezeti paraméterek
Működési hőmérséklet: -5...50 °C
Tárolási hőmérséklet: -25...70 °C
Szabványok és tanúsítványok
Szabványok: IEC 61000-6-2, IEC 61000-6-4
Terméktanúsítványok: CSA, UL
CE jelölés
Mechanikai ellenállóképesség
Rezgésállóság: +/- 3 mm (f= 5...9 Hz) az IEC 60068-2-6 szerint
1 gn (f= 9...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 50 gn 11 ms az IEC 60068-2-27 szerint
