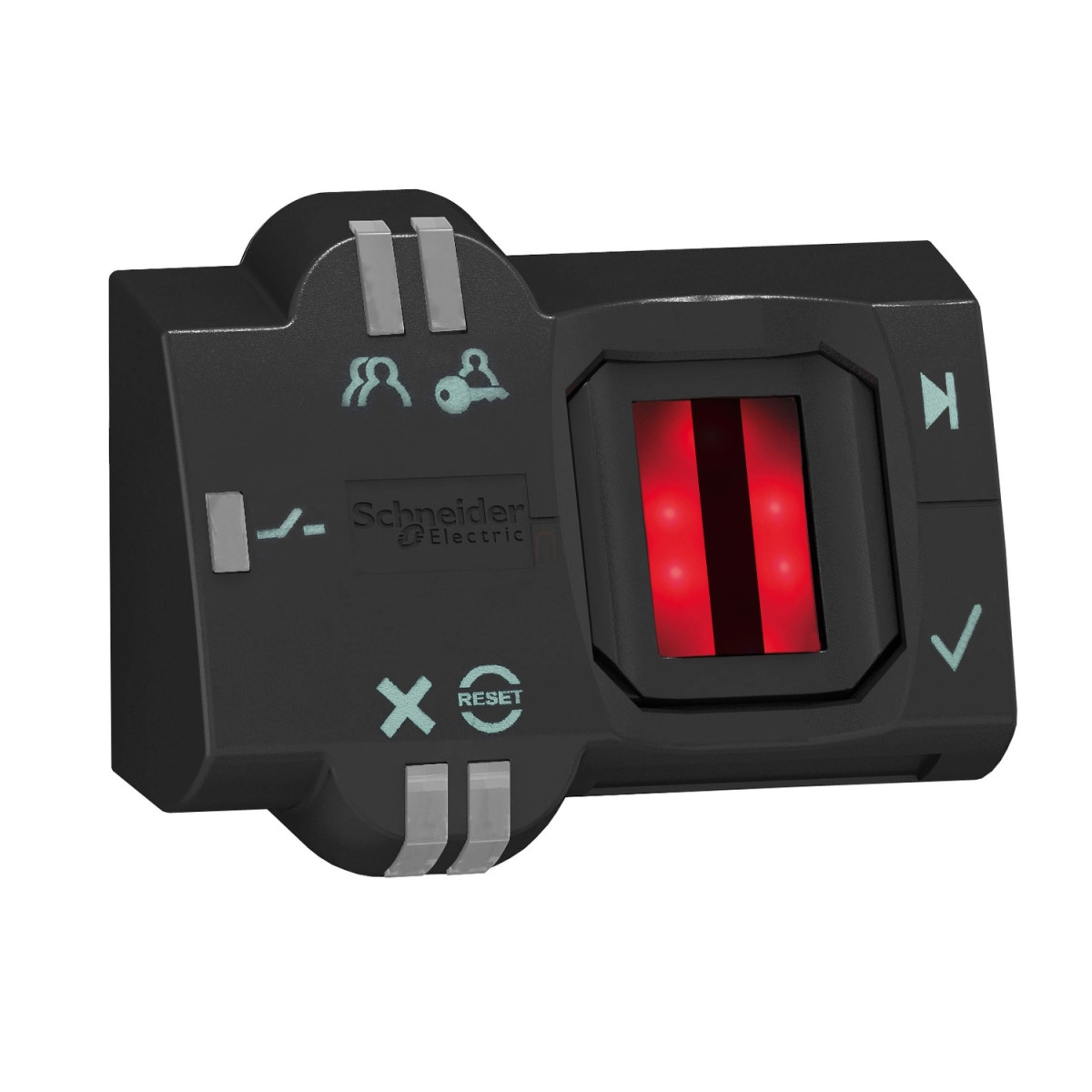

A Schneider Electric Harmony XB5S sorozatához tartozó XB5S1B2M12 biometrikus kapcsoló egy innovatív megoldás az ipari alkalmazások biztonságának növelésére. Ez a bistabil működésű, ujjlenyomat-olvasóval ellátott kapcsoló kiváló választás olyan területeken, ahol magas szintű hozzáférés-védelmet kell biztosítani, különösen anyagmozgatási rendszerekben és ipari gépek vezérlésénél.
A termék műszaki kialakítása kimagasló védelmet és megbízhatóságot garantál. A 22 mm-es szabványos szerelési átmérővel rendelkező XB5S1B2M12 kapcsoló sötétszürke műanyag előlappal készül, és kiváló IP védettséget biztosít: az előlap IP65, míg a hátlap IP20 besorolással rendelkezik az IEC 60529 szabvány szerint. A NEMA 12-es védettség tovább erősíti a termék alkalmazhatóságát ipari környezetben. Az ujjlenyomat-olvasó egység akár 200 felhasználót képes tárolni, felhasználónként maximum 2 ujjlenyomattal, így ideális megoldást kínál kis és közepes méretű munkacsoportok számára, ahol különböző jogosultsági szinteket kell kezelni.
A kapcsoló PNP kimenettel rendelkezik és 24V DC tápfeszültséggel működik, tápfeszültség tartománya 20-30V DC. A maximális kapcsolási áram 200 mA, ami elegendő a legtöbb ipari vezérlési feladathoz. Az M12-es csatlakozó 0,2 méteres kábellel biztosítja a gyors és megbízható telepítést. A termék beépített védelmi rendszerekkel rendelkezik, beleértve a fordított polaritás, a túlterhelés és a rövidzárlat elleni védelmet, ami tovább növeli a működési biztonságot. A rövidzárlat elleni védelem 250 mA-es külső gG típusú biztosítékkal van megoldva.
A Schneider Electric XB5S1B2M12 biometrikus kapcsoló állapotát jól látható LED-ek jelzik: zöld LED mutatja a kimenet állapotát, narancssárga LED-ek jelzik az adminisztrátori és operátori regisztrációs módot, míg piros LED-ek figyelmeztetnek hiba esetén vagy reset állapotban. A termék használata során figyelembe kell venni a maximális késleltetési időket: az első indításnál 3 másodperc + 0,5 ms regisztrált felhasználónként, míg a visszaállítási és válaszidő egyaránt 1,5 másodperc. Az XB5S1B2M12 működési hőmérséklet-tartománya -5°C és +50°C között van, tárolási hőmérséklet-tartománya pedig -25°C és +70°C között. A kapcsoló rendelkezik CSA és UL tanúsítvánnyal, valamint megfelel az IEC 61000-6-4 és IEC 61000-6-2 szabványoknak, és CE jelöléssel van ellátva. A rezgésállósági értékei ±3 mm (f=5-9 Hz) és 1 g (f=9-500 Hz) az IEC 60068-2-6 szabvány szerint, míg ütésállósága 50 g 11 ms az IEC 60068-2-27 szabvány szerint, ami robusztus ipari környezetben való alkalmazásra is alkalmassá teszi.
Schneider Electric Harmony XB5S - XB5S1B2M12 - biometrikus kapcsoló, bistabil, PNP, 24VAC/DC, M12 csatlakozóval műszaki adatok
Fő tulajdonságok
Terméktípus: Biometrikus kapcsoló
Speciális alkalmazási területek: Anyagmozgatás, ipari gépek
Eszköz rövid neve: XB5S
Előlap anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Kimenet típusa: PNP
IP védettségi fokozat: IP20 (hátoldal) az IEC 60529 szerint, IP65 (előlap) az IEC 60529 szerint
Működtető típusa: Tartós
Működtető pozíció információ: 2 pozíció
Működtető profilja: ujjlenyomat-olvasó
Memória kapacitás: 200 felhasználó, felhasználónként legfeljebb 2 ujjlenyomattal
Kiegészítő információk
Burkolat anyaga: Poliamid PA66
Kábel szigetelés anyaga: PvR
Üzemeltetési pozíció: Vízszintes pozíció, függőleges felületre szerelés, sík felületre szerelés
Modul funkciója: Bi-stabil
Helyi jelzés: 1 LED (zöld) a kimenet állapotjelzéséhez, 1 LED (narancssárga) az adminisztrátori regisztrációs módhoz, 1 LED (narancssárga) a kezelői regisztrációs módhoz, 1 LED (piros) a hibához, 1 LED (piros) a resethez
Rövidzárlat elleni védelem: 250 mA külső biztosíték, gG típus
Névleges tápfeszültség: 24 V DC
Elektromos csatlakozás: M12 csatlakozó 0,2 m-es vezetékkel
Tápfeszültség határértékek: 20-30 V DC
Védelmi típusok: Fordított polaritás, túlterhelés elleni védelem, rövidzárlat
Maximális kapcsolási áram: 200 mA
Maradék feszültség: 1 V zárt állapotban
Áramfogyasztás: <= 70 mA terhelés nélkül
Maximális késleltetés első indításnál: 3 s + 0,5 ms regisztrált felhasználónként
Maximális visszaállási késleltetés: 1,5 s
Maximális válaszidő késleltetés: 1,5 s
Környezeti feltételek
Termékcsalád: Harmony XB5S
Környezeti hőmérséklet tároláskor: -25…70 °C
Környezeti hőmérséklet üzemeléskor: -5…50 °C
NEMA védettségi fokozat: NEMA 12
Szabványok: IEC 61000-6-4, IEC 61000-6-2
Termék tanúsítványok: CSA, UL
Rezgésállóság: +/- 3 mm (f= 5…9 Hz) az IEC 60068-2-6 szerint, 1 gn (f= 9…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 50 gn 11 ms az IEC 60068-2-27 szerint
