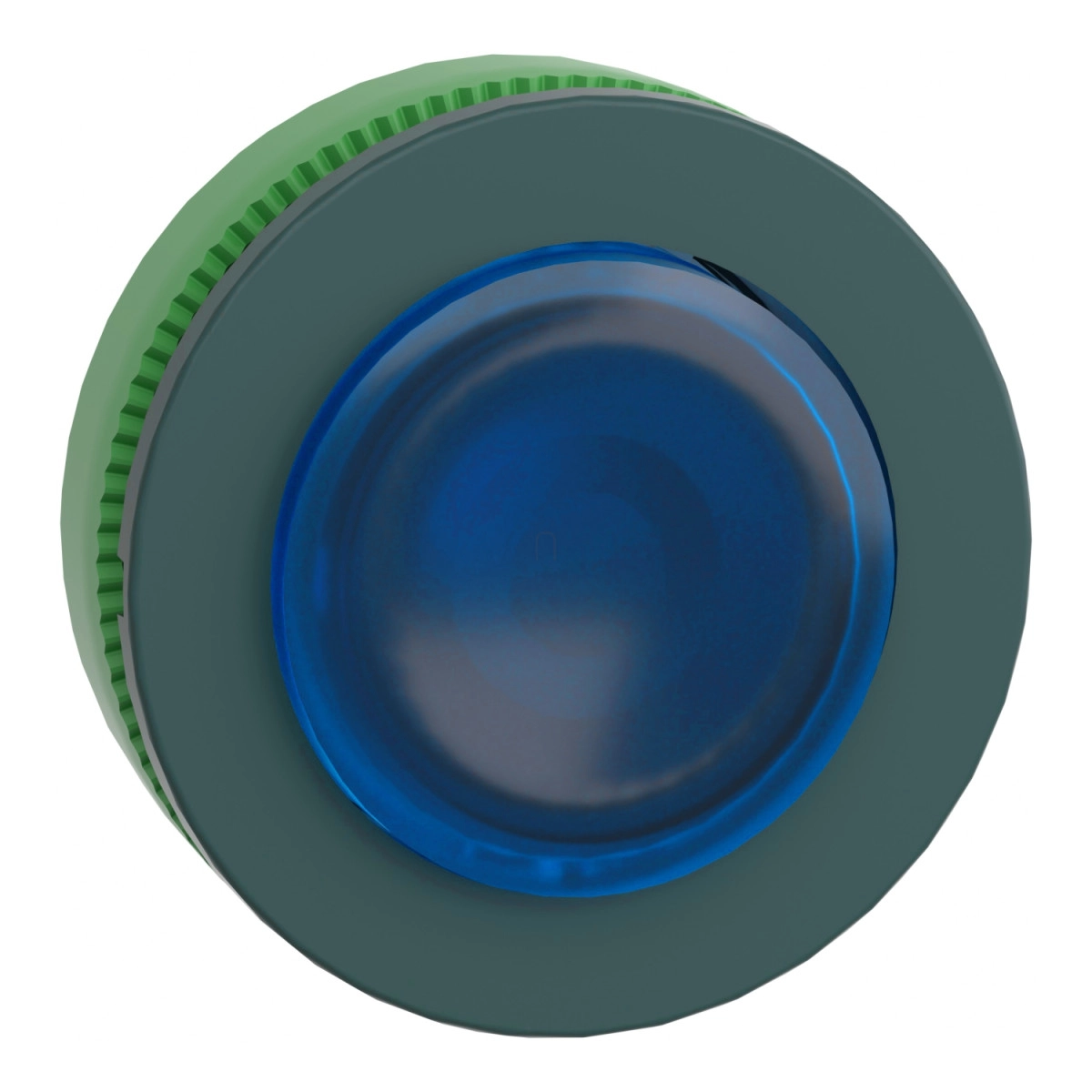

A Schneider Electric Harmony XB5 termékcsalád ZB5FW163 jelzésű kék világító nyomógombfeje professzionális vezérlési megoldást kínál ipari alkalmazásokhoz és gépi vezérlőpanelekhez. Ez a kék, kiemelkedő profilú, jelölés nélküli világító nyomógombfej univerzális LED egységekkel kompatibilis, amely rugalmas világítási lehetőségeket biztosít különböző vezérlési környezetekben.
A termék kialakításánál különös figyelmet fordítottak a megbízhatóságra és a tartósságra. A sötétszürke műanyag keretbe foglalt, kiemelkedő kék nyomógomb rugós visszatérítésű mechanikával rendelkezik, amely biztosítja a pontos és megbízható működést ipari környezetben is. A nyomógomb egy 30,5 mm átmérőjű nyílásba szerelhető, ami megfelel az ipari szabványoknak. A kialakításánál figyelembe vették az ergonómiai szempontokat is, így biztosítva a kényelmes és biztonságos használatot a gépkezelők számára.
A ZB5FW163 nyomógombfej kiemelkedő műszaki paraméterekkel rendelkezik. A beépítésnél a befogási vastagság 1-6 mm közötti lehet, így különböző vastagságú panelekre szerelhető. Teljes méretei 37 mm széles, 37 mm magas és 32 mm mély. A mechanikai élettartama rendkívül hosszú, 10 millió kapcsolási ciklus, ami jelentősen csökkenti a karbantartási igényt. Az IP védettségi szintje kiemelkedően magas: IP66, IP67, IP69 és IP69K, ami biztosítja a védelmet por, vízsugár és magas nyomású mosás ellen is, akár 7.000.000 Pa nyomásig 55°C-on. A termék megfelel a UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14 és JIS C8201-1 szabványoknak, valamint rendelkezik UL és CSA tanúsítványokkal, ami garantálja a nemzetközi előírásoknak való megfelelést.
A ZB5FW163 rendkívül ellenálló a külső behatásokkal szemben. A rázkódásállósága figyelemre méltó: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás esetén az IEC 60068-2-27 szabvány szerint, 50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás esetén az IEC 60068-2-27 szabvány szerint, valamint 25 gn (időtartam = 6 ms) 1000 ütés tengelyenként az IEC 60068-2-27 szabvány szerint. Rezgésállósága 5 gn (f= 10...500 Hz) az IEC 60068-2-6 szabvány szerint és 2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szabvány szerint. Működési hőmérséklet-tartománya -40°C és +70°C között van, ami lehetővé teszi a használatát szélsőséges környezeti feltételek mellett is. Az IK ütésállósági védettségi fokozata IK03 az IEC 50102 szabvány szerint. A termék változatos elektromos összeállításokkal használható, többek között M1, M2, M10, M6, MF1 kódokkal, amelyek különböző kontaktus konfigurációkat jelölnek.
Schneider Electric Harmony XB5 - ZB5FW163 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Világító nyomógomb fej
Eszköz rövid neve: ZB5F
Termék kompatibilitás: Univerzális LED
Előlap anyaga: Sötétszürke műanyag
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített-süllyesztett
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fej alakja: Kerek
Működtető típusa: Rugós visszatérítésű
Működtető profilja: Kék, kiemelkedő, jelölés nélkül
Méretek
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 32 mm
Befogási vastagság: 1-6 mm
Mechanikai jellemzők
Mechanikai élettartam: 10.000.000 ciklus
Elektromos összeállítási kód: M1, M2, M10, M6, MF1 különböző kontaktus konfigurációkhoz
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültségi kategória: II. osztály az IEC 60536 szerint
Védettségi fokozatok
IP védettségi fokozat: IP66, IP67, IP69 az IEC 60529 szerint, IP69K az ISO 20653 szerint
UL szerinti típus: 4, 4X, 12, 13 az UL 50 E szerint
Nagynyomású mosással szembeni ellenállás: 7.000.000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Tanúsítványok és megfelelőség
Szabványok: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: UL listázott, CSA
Ellenállási jellemzők
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) 1000 ütés tengelyenként az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint
