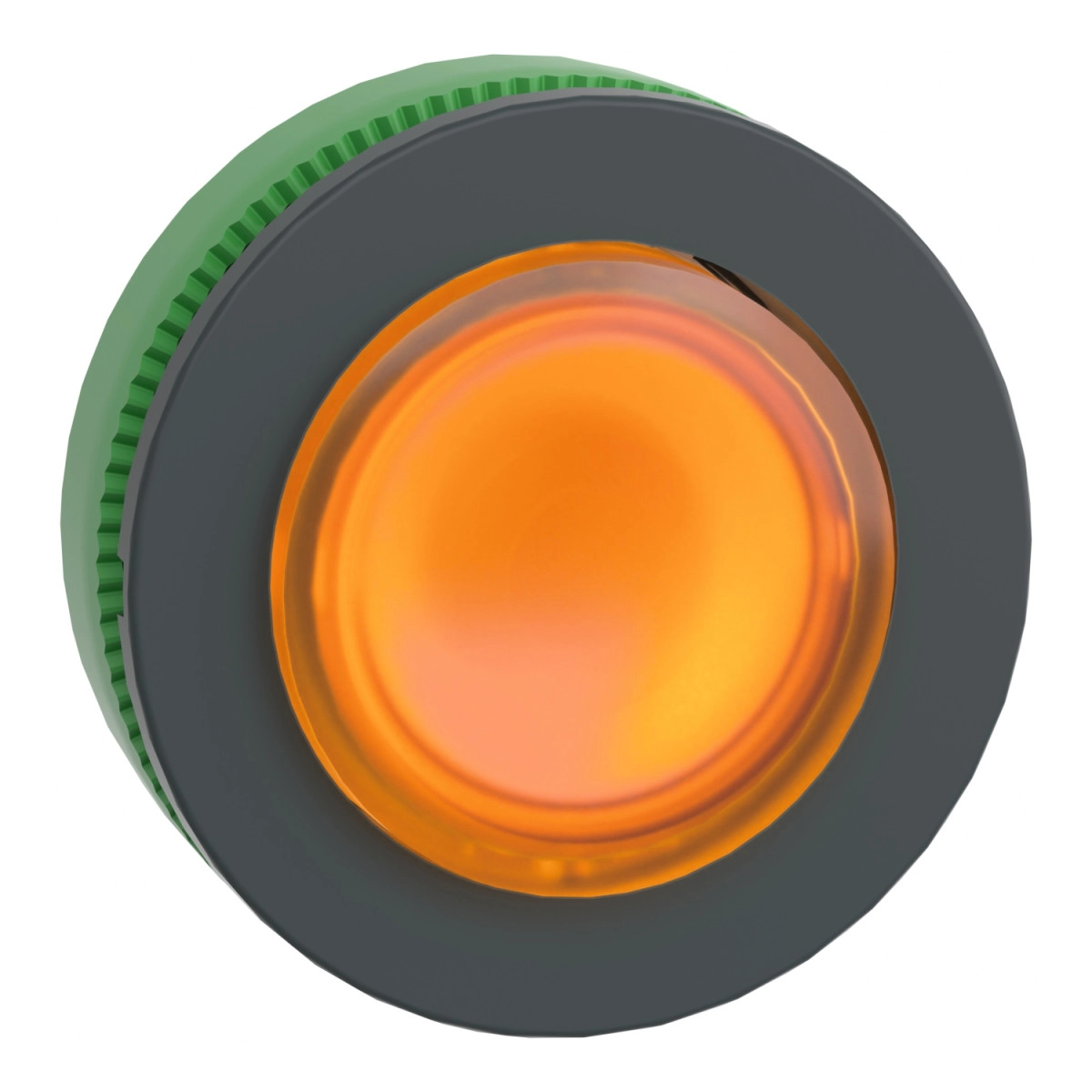

A Schneider Electric Harmony XB5 sorozatához tartozó ZB5FW153 típusú narancssárga világító nyomógomb fej egy rendkívül sokoldalú és megbízható ipari vezérlőelem, amely kifejezetten ipari automatizálási és vezérléstechnikai alkalmazásokhoz lett kifejlesztve. Ez a termék hamarosan kifutó modell lesz, a gyártó 2025. október 29-i dátummal jelölte meg a gyártás befejezését. A termék minőségét és funkcionalitását ez természetesen nem befolyásolja, és a megváltozott megjelenése ellenére tökéletesen kompatibilis marad a Universal LED blokkokkal.
A ZB5FW153 narancssárga nyomógomb fej a Harmony XB5 termékcsalád része, amely sötétszürke műanyag kerettel rendelkezik. A nyomógomb rugós visszatérítésű mechanizmussal van ellátva, ami azt jelenti, hogy megnyomás után automatikusan visszatér alaphelyzetbe. A nyomógomb felülete jelöletlen és kiemelkedő profilú, ami intuitív kezelhetőséget biztosít még ipari környezetben, kesztyűben is. A termék kompatibilis a Schneider Electric Universal LED típusú világítóegységeivel, amelyek különféle feszültség- és színváltozatokban érhetők el a felhasználási igényeknek megfelelően.
Technikai szempontból a ZB5FW153 kiváló teljesítményt nyújt. A nyomógomb panelbe süllyeszthető, 30,5 mm-es szerelési átmérővel. A telepítés során 1-6 mm vastagságú panelbe szerelhető. A nyomógomb méretei jól szabványosítottak: teljes szélessége és magassága egyaránt 37 mm, mélysége pedig 32 mm. Rendkívüli mechanikai tartósságát jelzi a lenyűgöző 10 millió kapcsolási ciklus élettartam, ami hosszú távú, megbízható működést garantál még intenzív ipari felhasználás esetén is. A nyomógomb különböző elektromos összetételekben használható, beleértve az M1, M2, M10, M6 és MF1 kódoknak megfelelő konfigurációkat, amelyek lehetővé teszik akár 6 érintkező használatát is előlapi szerelés esetén.
A ZB5FW153 kiemelkedő környezeti védettséggel rendelkezik, ami kiterjed az IP66, IP67, IP69 és IP69K besorolásokra is, így kiválóan alkalmas mostoha, nedves vagy poros környezetben történő használatra. A termék megfelel a UL 50 E szabvány Type 12, Type 13, Type 4 és Type 4X előírásainak is. Figyelemre méltó a nagy nyomású mosással szembeni ellenállóképessége: 7 000 000 Pa nyomásnak is ellenáll 55 °C hőmérsékleten, 0,1 méter távolságból. Az IK03 besorolás megfelelő mechanikai védelmet biztosít, és a termék széles működési hőmérséklet-tartományban (-40...+70 °C) használható. A nyomógomb ütésállósága is kiemelkedő, 30 gn félszinusz hullám gyorsulást is kibír 18 ms időtartamig, valamint 50 gn gyorsulást 11 ms-ig. A rezgésállóság terén 5 gn ellenállást mutat 10...500 Hz frekvenciatartományban, illetve 2 mm csúcstól csúcsig 2...10 Hz közötti frekvencián.
Schneider Electric Harmony XB5 - ZB5FW153 - panelbe süllyesztett műanyag világító nyomógomb fej, Ø30, kiemelkedő, narancssárga műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék vagy komponens típusa: Világító nyomógomb fej
Eszköz rövid neve: ZB5F
Termék kompatibilitás: Universal LED
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített-süllyesztett
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: rugós visszatérésű
Működtető profilja: Narancssárga kiemelkedő, jelöletlen
Kiegészítő információk
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 32 mm
Mechanikai élettartam: 10000000 ciklus
Elektromos összeállítási kód: M1 for <6 contacts using single blocks in front mounting
M2 for <6 contacts using single and double blocks in front mounting
M10 for <2 contacts using single blocks in front mounting
M6 for <2 contacts using single blocks in front mounting
MF1 for <2 contacts using single blocks in front mounting
Környezet
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -40…70 °C
Túlfeszültség kategória: Class II conforming to IEC 60536
IP védettségi fokozat: IP66 conforming to IEC 60529
IP67 conforming to IEC 60529
IP69 conforming to IEC 60529
IP69K conforming to ISO 20653
Type 13 conforming to UL 50 E
Type 12 conforming to UL 50 E
Type 4 conforming to UL 50 E
Type 4X conforming to UL 50 E
Nagynyomású mosással szembeni ellenállás: 7000000 Pa at 55 °C, distance : 0.1 m
IK védettségi fokozat: IK03 conforming to IEC 50102
Szabványok és tanúsítványok
Szabványok: UL 508
EN/IEC 60947-5-4
EN/IEC 60947-1
JIS C8201-5-1
EN/IEC 60947-5-1
CSA C22.2 No 14
JIS C8201-1
Terméktanúsítványok: UL listed
CSA
Mechanikai terhelhetőség
Ütésállóság: 30 gn (duration = 18 ms) for half sine wave acceleration conforming to IEC 60068-2-27
50 gn (duration = 11 ms) for half sine wave acceleration conforming to IEC 60068-2-27
25 gn (duration = 6 ms) for 1000 shocks on each axis conforming to IEC 60068-2-27
Rezgésállóság: 5 gn (f= 10…500 Hz) conforming to IEC 60068-2-6
2 mm peak to peak (f= 2…10 Hz) conforming to IEC 60068-2-6
Szerelési és szerelőnyílás információk
Befogási vastagság: 1 - 6 mm / 0.04 - 0.24 in.
Panel nyílás átmérő: Ø30.75 mm javasolt (Ø30.5 0+0.5) / Ø1.21 in. javasolt (Ø1.20 in. 0+0.0196)
