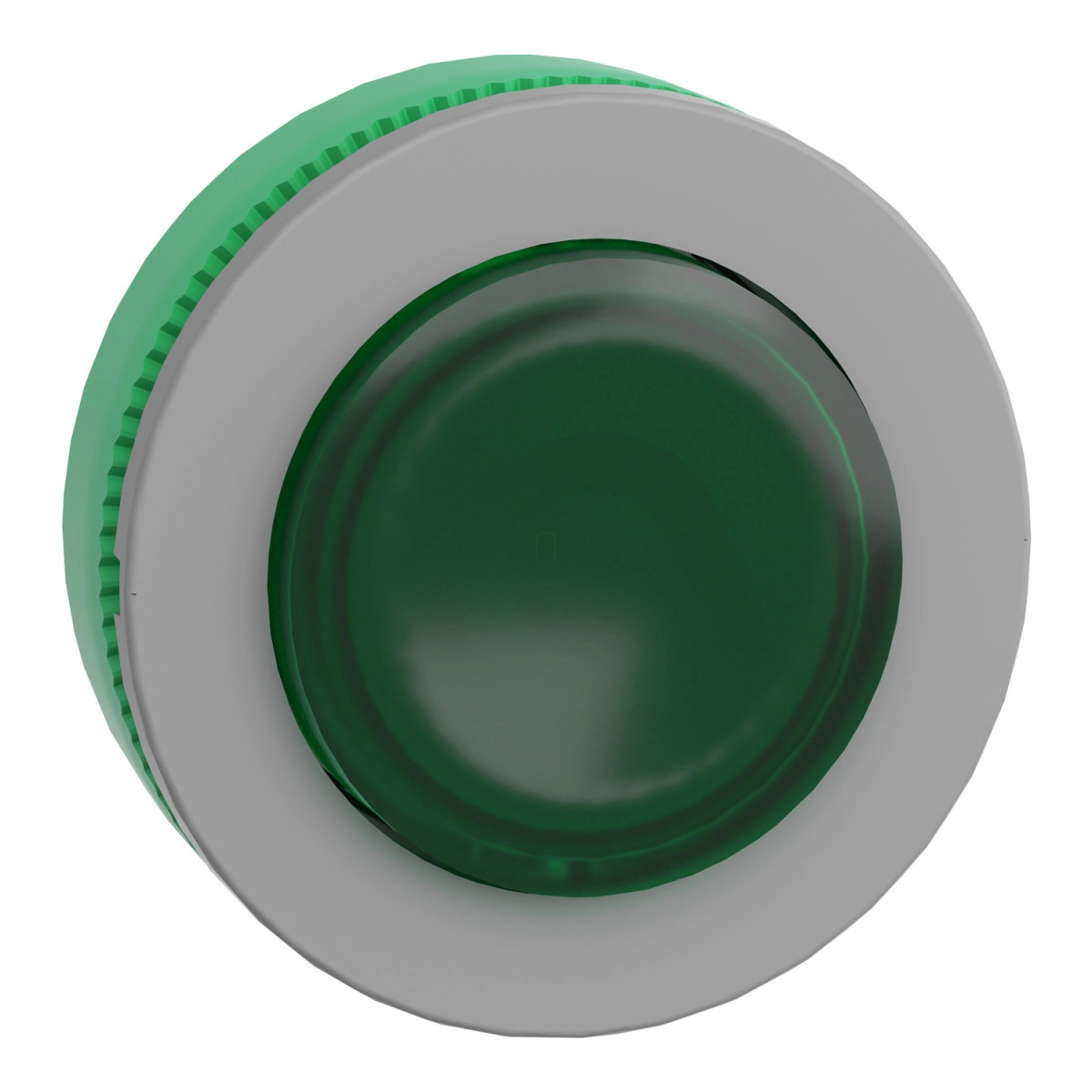

A Schneider Electric Harmony XB5 sorozatú ZB5FW133C0 modellszámú világítható nyomógomb fej kiváló választás ipari vezérlőpanelekhez és kezelőfelületekhez, ahol a megbízhatóság és a jól látható visszajelzés alapvető követelmény. Ez a 30 mm átmérőjű, kiemelkedő felületű, zöld színű, szürke peremmel rendelkező nyomógomb fej tökéletes választás gépek, berendezések és automatizált rendszerek vezérlőfelületeihez.
A ZB5FW133C0 termék legfőbb előnye a kompatibilitás az univerzális LED blokkokkal, ami rugalmas világítási lehetőségeket biztosít a különböző alkalmazási környezetekben. A termék rugós visszatérésű működéssel rendelkezik, ami azt jelenti, hogy a nyomógomb a megnyomás után automatikusan visszatér alaphelyzetbe - ez ideális olyan alkalmazásokhoz, ahol pillanatnyi kapcsolást kell biztosítani. A panelbe süllyesztett, beépített kivitel (built-in-flush) professzionális megjelenést biztosít, míg a jelöletlen felület lehetővé teszi egyedi címkék vagy jelölések alkalmazását a végfelhasználó igényei szerint.
A ZB5FW133C0 műszaki paraméterei kiemelkedőek: 10 millió kapcsolási ciklust garantáló mechanikai élettartam, amely hosszú távú, megbízható működést biztosít ipari környezetben is. A termék IP66 és IP67 védettséggel rendelkezik az IEC 60529 szabvány szerint, ami kiváló por- és vízállóságot jelent - akár nagynyomású vízsugárral (7000000 Pa, 55°C-on, 0,1 m távolságból) történő tisztítás esetén is megbízhatóan működik. Az IK03 ütésállósági fokozat (IEC 50102 szerint) tovább növeli a termék robusztusságát. A nyomógomb -40°C és +70°C közötti üzemi és tárolási hőmérséklettartományban használható, ami rendkívül széles alkalmazási spektrumot tesz lehetővé a szélsőséges környezeti feltételek között is.
A ZB5FW133C0 nyomógomb fej számos nemzetközi szabványnak megfelel, beleértve az UL 508, EN/IEC 60947-5-4, EN/IEC 60947-1, JIS C8201-5-1, EN/IEC 60947-5-1, CSA C22.2 No 14 és JIS C8201-1 szabványokat. Rendelkezik UL és CSA tanúsítványokkal is, ami lehetővé teszi használatát az észak-amerikai piacokon. A termék különböző elektromos összeállítási kódokkal használható: M1 (max. 6 érintkező egyes blokkok használatával előlapi szereléshez), M2 (max. 6 érintkező egyes és dupla blokkok használatával előlapi szereléshez), M10, M6 és MF1 (max. 2 érintkező egyes blokkok használatával előlapi szereléshez). Ez a rugalmasság lehetővé teszi a különböző kapcsolási konfigurációk megvalósítását a konkrét alkalmazási követelményeknek megfelelően. A Schneider Electric ZB5FW133C0 nyomógomb fej kimagasló rezgésállósággal (5 gn, f=10-500 Hz és 2 mm csúcstól csúcsig, f=2-10 Hz az IEC 60068-2-6 szerint) és ütésállósággal (akár 50 gn gyorsulás mellett) rendelkezik, így a legnehezebb ipari környezetben is megbízhatóan működik.
Schneider Electric Harmony XB5 - ZB5FW133C0 - panelbe süllyesztett műanyag világító nyomógomb fej, Ø30, kiemelkedő, zöld, szürke perem műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Világítható nyomógomb fej
Rövid terméknév: ZB5F
Kompatibilitás: Univerzális LED
Keret anyaga: Műanyag, szürke színben
Szerelési átmérő: 30,5 mm
Fej típusa: Built-in-flush (beépített-süllyesztett)
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profilja: Zöld, kiemelkedő, jelöletlen
Műszaki paraméterek
CAD szélesség: 37 mm
CAD magasság: 37 mm
CAD mélység: 32 mm
Mechanikai élettartam: 10000000 kapcsolási ciklus
Elektromos összeállítási kódok: M1, M2, M10, M6, MF1
Eszköz jellege: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemeltetési környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 és IP67 az IEC 60529 szerint
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, EN/IEC 60947-5-4, EN/IEC 60947-1, JIS C8201-5-1, EN/IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: UL listed, CSA
Ellenállási tulajdonságok
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) 1000 ütés minden tengelyen az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint
Szerelés és csatlakoztatás
Befogási vastagság: 1 - 6 mm (0,04 - 0,24 in)
Ajánlott panel furatátmérő: Ø30,75 mm (Ø30,5 +0,5/0 mm)
