A Schneider Electric Harmony XB5 sorozatú ZB5FL5C0 nyomógomb fej egy kiváló minőségű ipari vezérlő eszköz, amely kiemelkedő tulajdonságokkal rendelkezik az ipari alkalmazások terén. Ez a nem világítós nyomógomb fej süllyesztett kivitelben készül, ami ideális választássá teszi olyan környezetekben, ahol a megbízható működés és a praktikus kialakítás alapvető fontosságú.

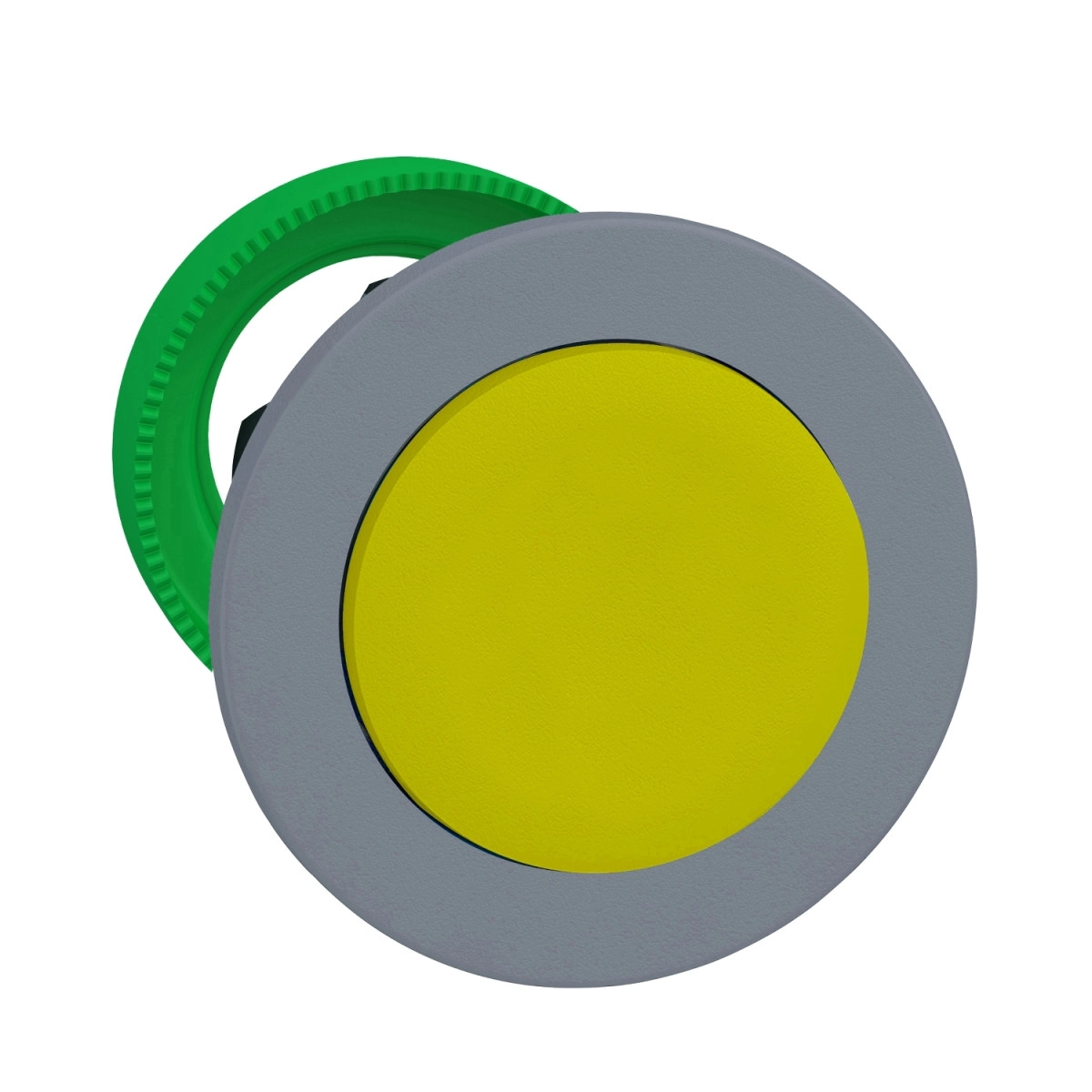

A ZB5FL5C0 nyomógomb fej sárga színű, kiemelkedő operátorfelülettel rendelkezik, ami növeli a láthatóságot és a kezelhetőséget. Szürke műanyag pereme harmonikusan illeszkedik ipari környezetbe, miközben a rugós visszatérítésű mechanizmus biztosítja a nyomógomb alaphelyzetbe való azonnali visszatérését a működtetés után. A 30 mm-es szabványos szerelési átmérő (pontosan 30,5 mm) megkönnyíti a telepítést különböző vezérlőpultokba és kapcsolószekrényekbe. A termék 1-6 mm vastagságú panelekbe szerelhető, ami széleskörű alkalmazhatóságot biztosít.
A műszaki paraméterek tekintetében a ZB5FL5C0 kiemelkedő teljesítményt nyújt. A termék 10 millió működési ciklusra tervezett mechanikai élettartama kimagasló megbízhatóságot garantál hosszú távú ipari használat során. Védettségi szintje IP66 és IP67 az IEC 60529 szabvány szerint, ami teljes por elleni védelmet és időszakos vízbe merítés elleni védelmet biztosít. A nyomógomb ellenáll a nagy nyomású mosásnak is (7000000 Pa 55 °C-on, 0,1 m távolságból), valamint az IK03 ütésállósági fokozattal rendelkezik az IEC 50102 szabvány szerint. Mindezek a tulajdonságok együttesen biztosítják, hogy a nyomógomb a legzordabb ipari környezetben is megbízhatóan működjön.
A ZB5FL5C0 nyomógomb fej különböző elektromos összeállítási lehetőségekkel kompatibilis, beleértve a C1 (max. 9 kontaktus egylapos blokkal), C2 (max. 9 kontaktus egylapos és kétlapos blokkal), C11 (max. 3 kontaktus egylapos blokkal), C15 (max. 1 kontaktus egylapos blokkal) és SF1 (max. 3 kontaktus egylapos blokkal) kódokat. Széles működési hőmérséklet-tartománya (-40...+70 °C) tovább növeli a felhasználási lehetőségeit különböző környezeti feltételek mellett. A termék számos nemzetközi szabványnak megfelel, többek között JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, UL 508, és több nemzetközi minősítéssel rendelkezik (CSA, DNV, BV, LROS, UL). A nyomógomb továbbá kiemelkedő rezgés- és ütésállósággal rendelkezik, ami ideálissá teszi olyan környezetekben, ahol a mechanikai behatások gyakoriak.
Schneider Electric Harmony XB5 - ZB5FL5C0 - panelbe süllyesztett műanyag nyomógomb fej, Ø30, kiemelkedő, sárga, visszatérő, szürke perem műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Fej nem világítós nyomógombhoz
Rövid terméknév: ZB5
Kompatibilitás: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Előlap anyaga: Műanyag, szürke bevonattal
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített, süllyesztett
Kezelőelem típusa: Rugós visszatérítésű
Kezelőelem profilja: Sárga, kiemelkedő, jelölés nélküli
Forma: Kerek
Mechanikai adatok
Teljes szélesség (CAD): 37 mm
Teljes magasság (CAD): 37 mm
Teljes mélység (CAD): 32 mm
Mechanikai élettartam: 10000000 ciklus
Rögzítési vastagság: 1-6 mm
Elektromos összeállítási kódok
C1 - max. 9 kontaktus egylapos blokkal első rögzítésnél
C2 - max. 9 kontaktus egylapos és kétlapos blokkal első rögzítésnél
C11 - max. 3 kontaktus egylapos blokkal első rögzítésnél
C15 - max. 1 kontaktus egylapos blokkal első rögzítésnél
SF1 - max. 3 kontaktus egylapos blokkal első rögzítésnél
Környezeti jellemzők
Védőkezelés: TH
Tárolási hőmérséklet: -40…70 °C
Üzemi hőmérséklet: -40…70 °C
Túlfeszültség kategória: II. osztály (IEC 60536 szerint)
IP védettségi szint: IP66 és IP67 (IEC 60529 szerint)
Magasnyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, 0,1 m távolságból
IK védettségi szint: IK03 (IEC 50102 szerint)
Szabványok és minősítések
Szabványok: JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-4, UL 508, JIS C8201-1
Termékminősítések: CSA, DNV, BV, LROS (Lloyds register of shipping), UL
Mechanikai ellenállóképesség
Ütésállóság:
30 gn (időtartam = 18 ms) fél-szinusz hullám gyorsulás, IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél-szinusz hullám gyorsulás, IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) 1000 ütés minden tengelyen, IEC 60068-2-27 szerint
Rezgésállóság:
5 gn (f= 10…500 Hz) IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2…10 Hz) IEC 60068-2-6 szerint
