A Schneider Electric Harmony XB5 sorozatának ZB5FL435 nyomógomb feje professzionális vezérlőegységek egyik kiváló eleme, amely ipari környezetben magas megbízhatóságot biztosít. Ez a panelbe süllyeszthető, kiemelkedő kialakítású műanyag nyomógomb fej precízen tervezett komponens, amely elsősorban vezérlőpanelek, gépek és berendezések kezelőfelületén történő alkalmazásra készült. A termék 30 mm-es átmérővel rendelkezik, ami az ipari szabványoknak megfelelő kialakítást biztosít a könnyű telepítéshez.

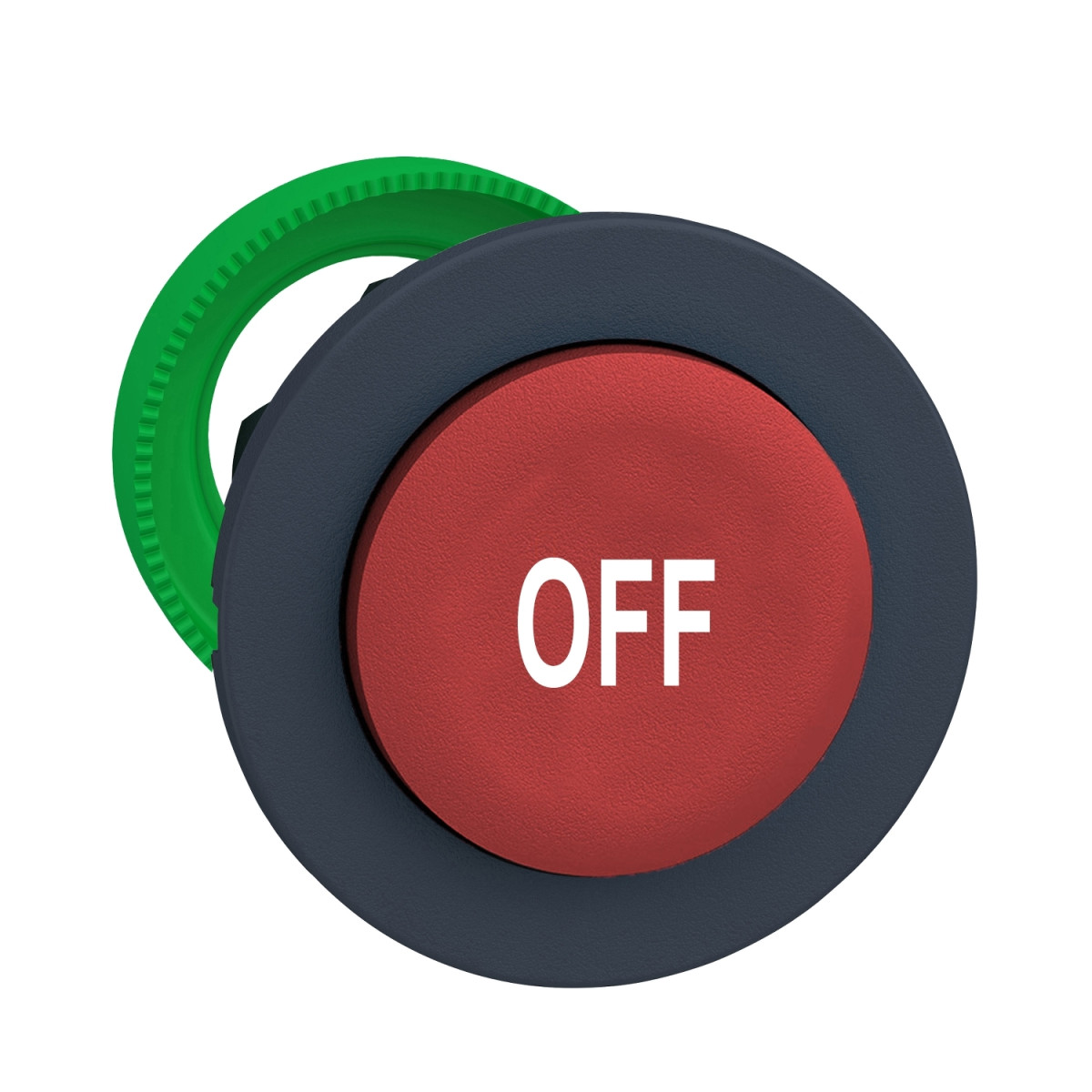

A ZB5FL435 nyomógomb fej piros színű, fehér "OFF" jelöléssel ellátott, és rugós visszatérésű működtetéssel rendelkezik, amely biztosítja, hogy a gomb minden használat után automatikusan visszatérjen alaphelyzetbe. A sötétszürke kerettel ellátott kialakítás nemcsak esztétikus, hanem ergonomikusan is jól használható. Ez a nem világítható nyomógombfej kiemelkedő kialakítása miatt kiválóan látható és könnyen kezelhető még kesztyűben is, ami ipari környezetben jelentős előny.
A termék kiemelkedő műszaki paraméterekkel rendelkezik. Lenyűgöző, 10 millió működtetési ciklust biztosító mechanikai élettartama hosszú távú használatot tesz lehetővé még intenzív igénybevétel esetén is. A ZB5FL435 kiváló védettségi szinttel büszkélkedhet: IP66, IP67, IP69 és IP69K besorolással rendelkezik a nemzetközi szabványoknak megfelelően (IEC 60529, ISO 20653), ami azt jelenti, hogy ellenáll a pornak, vízsugaraknak, és akár magas nyomású mosásnak is (7000000 Pa 55°C-on, 0,1 m távolságból). Az UL 50 E szerint Type 4, 4X, 12 és 13 besorolással is rendelkezik, ami tovább erősíti a termék rendkívüli ellenálló képességét különböző környezeti hatásokkal szemben.
A ZB5FL435 nyomógomb fej kompatibilis a ZBYF, ZBZF32, ZBZF33 és ZB5AZ eszközökkel, ami rugalmas felhasználhatóságot biztosít különböző konfigurációkhoz. Az eszköz több elektromos összeállítási kóddal is használható, mint például C1, C2, C11, C15 és SF1, amelyek különböző kontaktus elrendezéseket tesznek lehetővé az elülső szerelésű egyszeres és dupla blokkok segítségével. Telepítése egyszerű, a 30,5 mm-es szerelési átmérőnek köszönhetően szabványos nyílásokba illeszthető. A CAD méretek (37×37×32 mm) pontos információt adnak a helyigényről a tervezés során. Az IK03 fokozatú ütésállóság (IEC 50102 szerint) tovább növeli az eszköz robusztusságát. A készülék kiemelkedő rezgésállósággal is rendelkezik: 5 gn (f= 10...500 Hz) és 2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szabvány szerint, valamint ellenáll akár 50 gn erejű ütésnek is (11 ms időtartam esetén). A ZB5FL435 széles hőmérsékleti tartományban (-40°C és +70°C között) üzemeltethető, ami univerzális felhasználhatóságot biztosít különböző környezeti feltételek mellett.
Schneider Electric Harmony XB5 - ZB5FL435 - panelbe süllyesztett műanyag nyomógomb fej, Ø30, kiemelkedő, piros, "OFF" műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Termék típus: Fej nem világítható nyomógombhoz
Eszköz rövid név: ZB5F
Termék kompatibilitás: ZBYF, ZBZF32, ZBZF33, ZB5AZ
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 30,5 mm
Fej típusa: Süllyesztett kialakítású
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profilja: Piros, kiemelkedő, OFF (fehér) jelöléssel
Kiegészítő információk
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 32 mm
Mechanikai élettartam: 10.000.000 ciklus
Elektromos összeállítási kód: C1 (max. 9 érintkező egyszeres blokkok használatával előlapi szereléshez), C2 (max. 9 érintkező egyszeres és dupla blokkok használatával előlapi szereléshez), C11 (max. 3 érintkező egyszeres blokkok használatával előlapi szereléshez), C15 (max. 1 érintkező egyszeres blokkok használatával előlapi szereléshez), SF1 (max. 3 érintkező egyszeres blokkok használatával előlapi szereléshez)
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -40…70 °C
Túlfeszültség kategória: Class II (IEC 60536 szerint)
IP védettségi fokozat: IP66, IP67, IP69 (IEC 60529 szerint), IP69K (ISO 20653 szerint), Type 13, Type 12, Type 4, Type 4X (UL 50 E szerint)
Magas nyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, 0,1 m távolságból
IK védettségi fokozat: IK03 (IEC 50102 szerint)
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: UL listázott, CSA
Mechanikai ellenálló képesség
Ütésállóság: 30 gn (időtartam = 18 ms) fél-szinusz hullám gyorsulásra (IEC 60068-2-27 szerint), 50 gn (időtartam = 11 ms) fél-szinusz hullám gyorsulásra (IEC 60068-2-27 szerint), 25 gn (időtartam = 6 ms) 1000 ütésre mindegyik tengelyen (IEC 60068-2-27 szerint)
Rezgésállóság: 5 gn (f= 10…500 Hz) (IEC 60068-2-6 szerint), 2 mm csúcstól csúcsig (f= 2…10 Hz) (IEC 60068-2-6 szerint)
Telepítési útmutató
Panelkivágás: 30,75 mm átmérő ajánlott (30,5 mm +0,5/-0)
Befogási vastagság: 1-6 mm
