A Schneider Electric Harmony XB5 sorozatának ZB5FL433 típusú panelbe süllyesztett nyomógombfeje a professzionális ipari kapcsolók megbízható tagja, amely kifejezetten magas igénybevételű környezetbe tervezett. Fontos megjegyezni, hogy a termék kifutó kategóriába tartozik, gyártását 2025. október 29-én befejezik, így érdemes időben gondoskodni a készletek feltöltéséről.

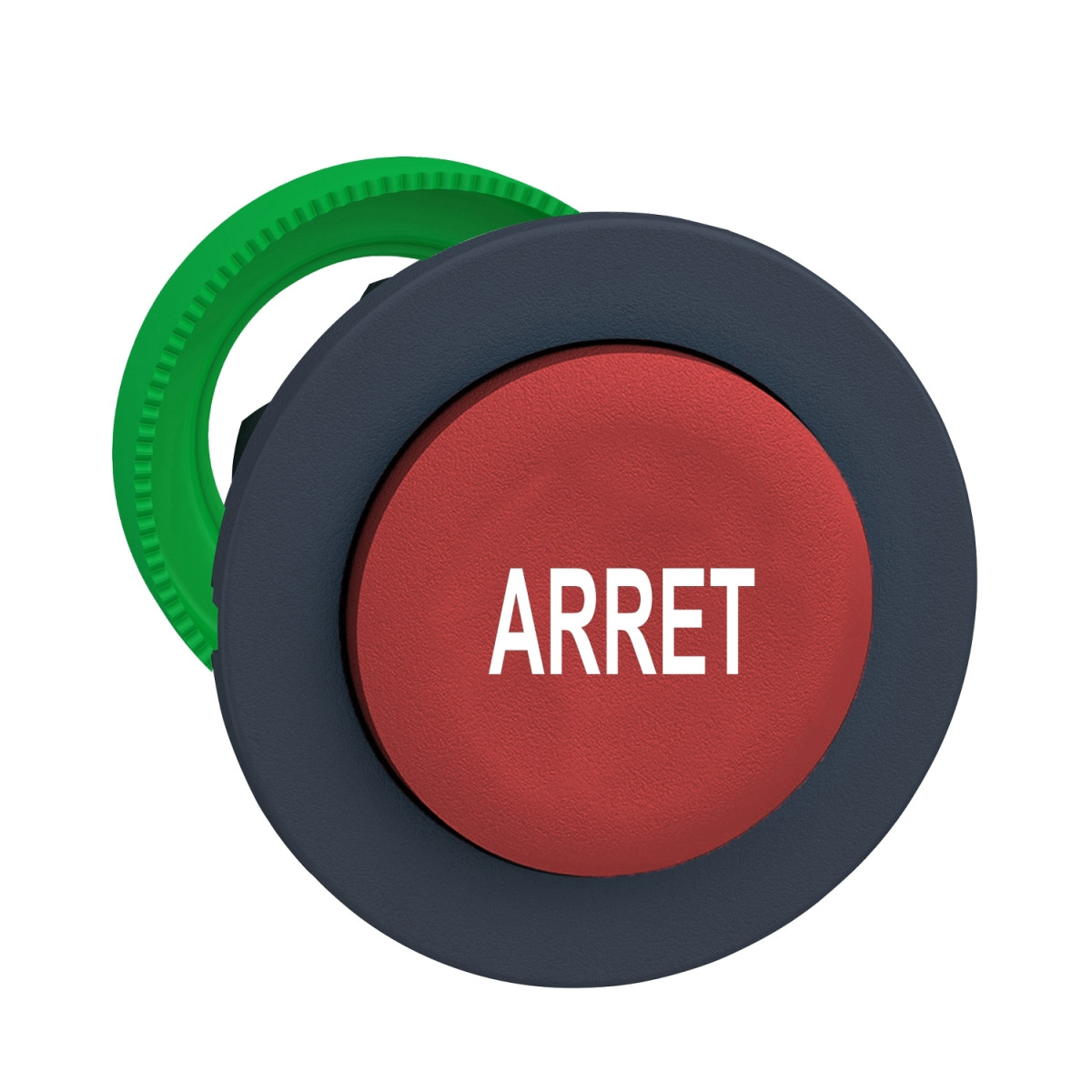

Ez a piros színű, kiemelkedő (projecting) kivitelű nyomógomb fej "ARRET" (fehér) felirattal rendelkezik, amely segít egyértelműen jelezni a leállítási funkciókat. A 30,5 mm-es szerelési átmérőjű komponens beépített süllyesztett (built-in-flush) kialakítású, és sötétszürke műanyag kerettel (bezel) rendelkezik. A rugós visszatérítésű (spring return) mechanizmusnak köszönhetően a gomb alaphelyzetbe tér vissza a nyomás megszűnése után, ami ideálissá teszi pillanatkapcsolási feladatokra. A termék kompatibilis a ZBYF..., ZBZF32, ZBZF33 és ZB5AZ sorozatok elemeivel, így rugalmasan beilleszthető a meglévő rendszerekbe.
A ZB5FL433 nyomógomb kiemelkedő műszaki jellemzőkkel rendelkezik. A komponens mechanikai élettartama 10 millió kapcsolási ciklus, ami hosszú távú, megbízható működést biztosít még intenzív használat esetén is. Az elektromos összeállítási kód többféle kontaktus konfigurációt tesz lehetővé: C1 (max. 9 kontaktus egyes blokkok használatával elölről szerelve), C2 (max. 9 kontaktus egyes és dupla blokkok használatával elölről szerelve), C11 (max. 3 kontaktus egyes blokkok használatával elölről szerelve), C15 (max. 1 kontaktus egyes blokkok használatával elölről szerelve), valamint SF1 (max. 3 kontaktus egyes blokkok használatával elölről szerelve).
A termék különlegesen ellenálló a környezeti hatásokkal szemben: -40...70 °C közötti üzemi és tárolási hőmérséklet-tartományban működőképes, továbbá magas szintű védettséggel rendelkezik. Az IP védettségi szint IP66, IP67, IP69 és IP69K az IEC 60529 és ISO 20653 szabványok szerint, továbbá Type 13, Type 12, Type 4 és Type 4X védettséget biztosít az UL 50 E szabvány szerint. A nyomógomb ellenáll a nagy nyomású mosásnak is (7000000 Pa 55 °C-on, 0,1 m távolságból), ami különösen hasznos olyan környezetekben, ahol rendszeres tisztítás szükséges. Az ütésállósági fokozata IK03 az IEC 50102 szerint.
Schneider Electric Harmony XB5 - ZB5FL433 műszaki adatok
Általános termékadatok
Termékcsalád: Harmony XB5
Terméktípus: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB5F
Termék kompatibilitás: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Mechanikai jellemzők
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített-süllyesztett
Jelzőegység fejének alakja: Kerek
Működtető típusa: rugós visszatérésű
Működtető profil: Piros, kiemelkedő, ARRET (fehér) felirattal
Méretek és tömeg
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 32 mm
Befogási vastagság: 1-6 mm
Tartóssági adatok
Mechanikai élettartam: 10000000 ciklus
Elektromos jellemzők
Elektromos összeállítási kód: C1 <9 kontaktushoz egyes blokkok használatával elölről szerelve
C2 <9 kontaktushoz egyes és dupla blokkok használatával elölről szerelve
C11 <3 kontaktushoz egyes blokkok használatával elölről szerelve
C15 <1 kontaktushoz egyes blokkok használatával elölről szerelve
SF1 <3 kontaktushoz egyes blokkok használatával elölről szerelve
Környezeti paraméterek
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40…70 °C
Környezeti levegő hőmérséklet működéshez: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66, IP67, IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
Type 13, Type 12, Type 4, Type 4X az UL 50 E szerint
Nagy nyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK ütésállósági fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: UL listed, CSA
Speciális ellenállóképesség
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszhullám gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinuszhullám gyorsulásra az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) 1000 ütésre minden tengelyen az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 10…500 Hz) az IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2…10 Hz) az IEC 60068-2-6 szerint
Fontos megjegyzések
Figyelem! A termék kifutó, gyártása 2025. október 29-én megszűnik.
