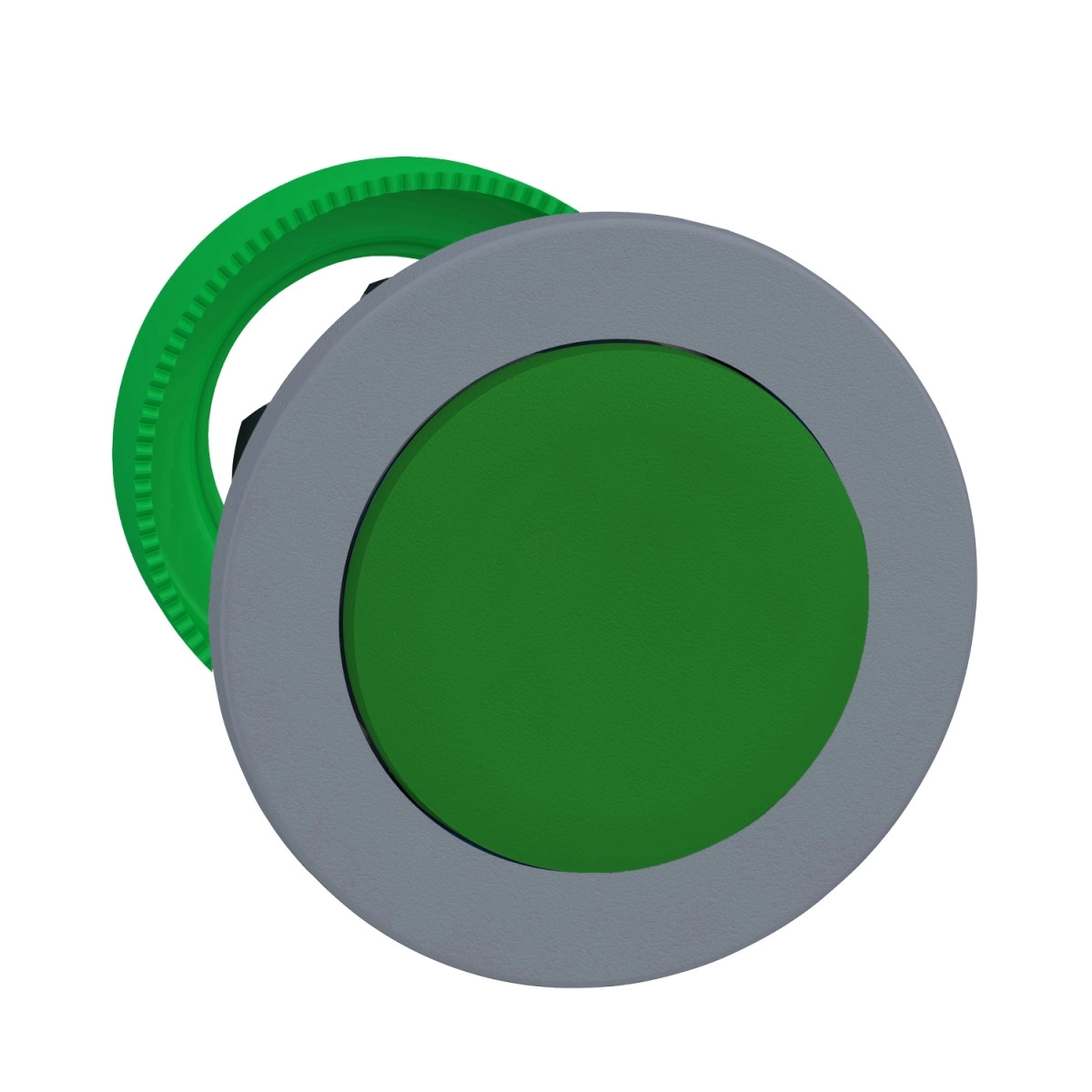

A Schneider Electric Harmony XB5 termékcsalád ZB5FL3C0 nyomógomb feje kiváló minőségű vezérlési megoldást kínál ipari környezetben. Ez a műanyag, panelbe süllyeszthető nyomógomb fej zöld színben, 30 mm-es átmérővel, szürke peremmel rendelkezik, és rugós visszatérő működéssel van ellátva, így minden megnyomás után automatikusan visszaáll alaphelyzetbe.
A ZB5FL3C0 a Harmony XB5 termékvonal része, amely világszerte elismert minőséget képvisel az ipari vezérlőeszközök között. A termék rugóvisszatérítésű működése biztosítja a megbízható pillanatkapcsolást, míg a kiemelkedő, kerek kialakítás megkönnyíti a kezelést még kesztyűben is. A nyomógomb kompatibilis többféle kiegészítővel, mint a ZBYF..., ZBZF32, ZBZF33 és ZB5AZ elemek, lehetővé téve a rendkívül rugalmas alkalmazást különféle vezérléstechnikai megoldásokban.
A ZB5FL3C0 nyomógomb fej kiváló műszaki paraméterekkel büszkélkedhet. A termék IP66 és IP67 védettségi fokozatának köszönhetően tökéletesen ellenáll a pornak és akár időszakos vízbe merítésnek is. A 7000000 Pa-os magasnyomású mosóval szembeni ellenállása különösen hasznos olyan környezetben, ahol rendszeres tisztítás szükséges. Mechanikai tartóssága kiemelkedő, a 10 millió kapcsolási ciklus biztosítja a hosszú élettartamot még intenzív használat mellett is. A termék -40°C és +70°C közötti hőmérséklettartományban üzemképes, így extrém körülmények között is megbízhatóan működik. A nyomógomb az IK03 ütésállósági fokozatnak megfelelően ellenáll a mechanikai behatásoknak, valamint kiemelkedő rezgésállósággal rendelkezik: 5 gn (f= 10-500 Hz) és 2 mm csúcstól csúcsig (f= 2-10 Hz) konform az IEC 60068-2-6 szabvánnyal.
A ZB5FL3C0 számos nemzetközi szabványnak és tanúsítványnak megfelel, beleértve az UL 508, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-1, CSA C22.2 No 14, valamint a JIS C8201-5-1 és JIS C8201-1 előírásokat. A termék rendelkezik CSA, DNV, BV, LROS (Lloyds register of shipping) és UL listázott tanúsítványokkal is. A nyomógomb fej beépítési átmérője 30,5 mm, a szerelési vastagság pedig 1-6 mm lehet. A CAD méretei: 37 mm szélesség, 37 mm magasság és 32 mm mélység. A ZB5FL3C0 nyomógomb fej különböző elektromos konfigurációkban használható, mint C1, C2, C11, C15 és SF1 kódoknak megfelelő elrendezések, ami tovább növeli a felhasználási lehetőségeket ipari vezérlési alkalmazásokban.
Schneider Electric Harmony XB5 - ZB5FL3C0 - panelbe süllyesztett műanyag nyomógomb fej, Ø30, kiemelkedő, zöld, visszatérő, szürke perem műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Komponens típusa: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB5
Kompatibilis termékek: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Perem anyaga: Szürke színű műanyag
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített-süllyesztett
Minimális rendelési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: rugós visszatérítésű
Működtető profilja: Zöld, kiemelkedő, jelöletlen
Kiegészítő információk
CAD szélesség: 37 mm
CAD magasság: 37 mm
CAD mélység: 32 mm
Mechanikai élettartam: 10000000 ciklus
Elektromos összeállítási kód: C1 <9 kontaktushoz egyblokkosat használva előlről szerelve
C2 <9 kontaktushoz egyblokkosat és duplablokkost használva előlről szerelve
C11 <3 kontaktushoz egyblokkosat használva előlről szerelve
C15 <1 kontaktushoz egyblokkosat használva előlről szerelve
SF1 <3 kontaktushoz egyblokkosat használva előlről szerelve
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40…70 °C
Környezeti levegő hőmérséklet üzemeltetéshez: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Mechanikai ellenállóság
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulásnál az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulásnál az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) 1000 ütésre tengelyenként az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 10…500 Hz) az IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2…10 Hz) az IEC 60068-2-6 szerint
Szerelési és méret információk
Befogási vastagság: 1-6 mm / 0.04-0.24 in.
