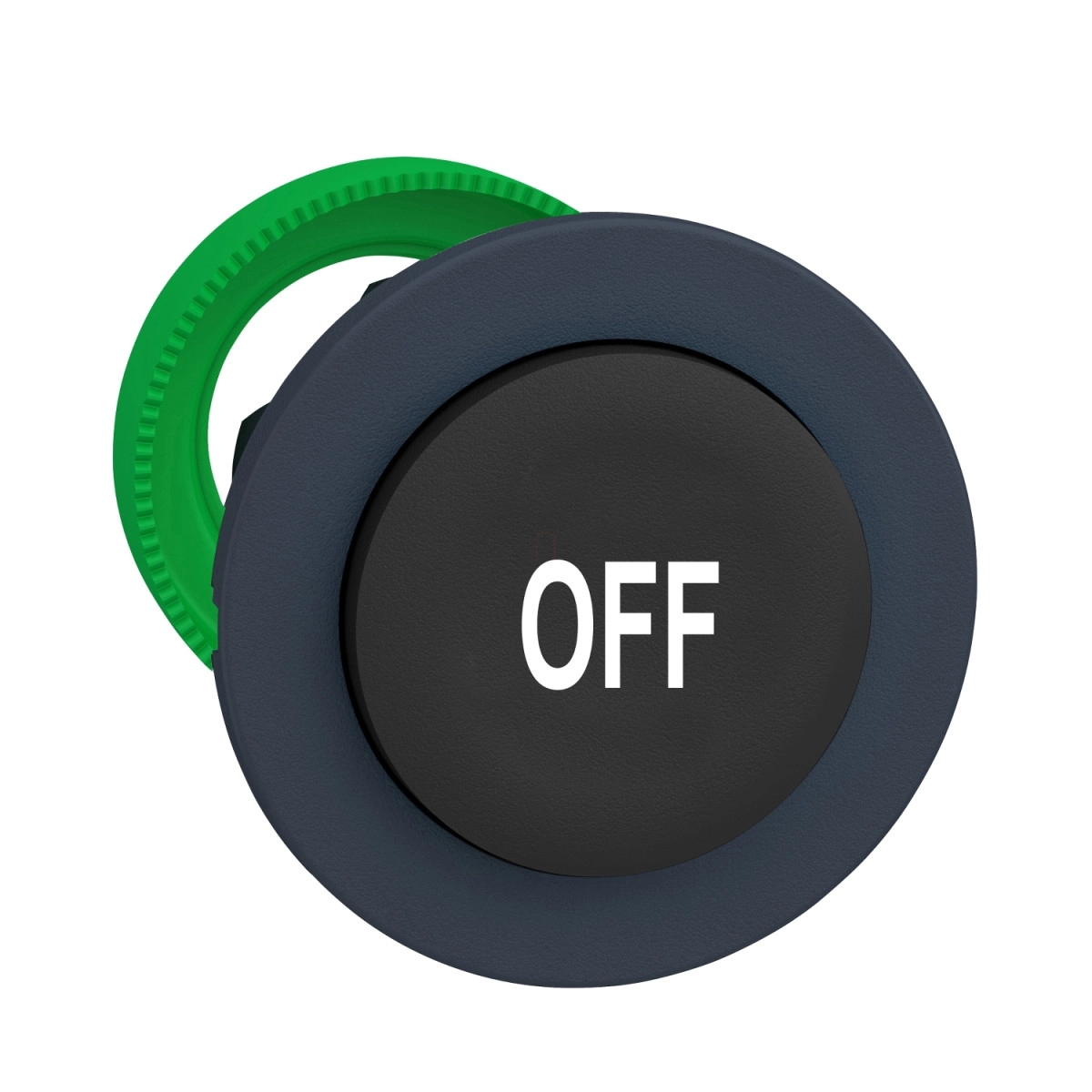

A Schneider Electric Harmony XB5 sorozatának ZB5FL235 terméke egy prémium kategóriás, panelbe süllyeszthető nyomógomb fej, amely kifejezetten ipari környezetbe tervezett kapcsolóeszköz. Ez a fekete színű, kiemelkedő, "OFF" felirattal ellátott nyomógomb fej elsősorban vezérlőpanelekbe és vezérlőpultokba történő beépítésre készült, ahol fontos a megbízható működés és a hosszú élettartam.
A Harmony XB5 termékcsalád ezen eleme 30,5 mm átmérőjű beépítési nyílásba illeszthető, dark grey (sötétszürke) műanyag kerettel rendelkezik. A nyomógomb rugós visszatérésű működési elvvel készült, ami azt jelenti, hogy a gomb megnyomását követően automatikusan visszatér alaphelyzetbe. A ZB5FL235 cikkszámú nyomógomb fej kompatibilis a ZBYF, ZBZF32, ZBZF33 és ZB5AZ kiegészítőkkel, lehetővé téve a különböző alkalmazásokhoz való rugalmas illesztést. A gomb fej kerek kialakítású, fekete színű, kiemelkedő nyomófelülettel, amelyen fehér színnel "OFF" jelölés található.
A termék műszaki paraméterei kiemelkedőek: a mechanikai élettartama 10 millió kapcsolási ciklus, ami rendkívül hosszú élettartamot biztosít még intenzív használat mellett is. A ZB5FL235 IP védettségi szintje is kimagasló, hiszen IP66, IP67, IP69 és IP69K védettséggel is rendelkezik az IEC 60529, illetve ISO 20653 szabványok szerint. Ez azt jelenti, hogy teljesen por- és vízzáró, valamint nagynyomású mosással szemben is ellenálló (7000000 Pa nyomásig, 55°C hőmérsékleten, 0,1 m távolságból). Emellett megfelel az UL 50 E szerinti Type 4, 4X, 12 és 13 követelményeknek is.
A nyomógomb mechanikai ütésállósága IK03 az IEC 50102 szerint, ami megfelelő védelmet biztosít a külső mechanikai behatásokkal szemben. A termék széleskörű hőmérsékleti tartományban használható: működési és tárolási hőmérséklet tartománya egyaránt -40°C és +70°C között van, ami alkalmassá teszi szélsőséges környezeti feltételek mellett történő alkalmazásra is. A túlfeszültségi kategória Class II az IEC 60536 szerint.
A ZB5FL235 nyomógomb fej CAD méretei: szélessége és magassága egyaránt 37 mm, mélysége 32 mm. A nyomógomb fej többféle elektromos konfigurációval használható, különböző kódok szerint: C1, C2, C11, C15, SF1 kategóriákban, amelyek különböző kontaktus-kombinációkat tesznek lehetővé a mellékelt ábrák szerint. Ez a sokoldalúság lehetővé teszi a terméket különféle vezérlési feladatokra alkalmazni az ipari automatizálásban, gépiparban, energetikában és egyéb területeken.
ZB5FL235 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Fej nem világító nyomógombhoz
Rövid terméknév: ZB5F
Kompatibilitás: ZBYF, ZBZF32, ZBZF33, ZB5AZ
Keret anyaga: Sötétszürke műanyag
Beépítési átmérő: 30,5 mm
Fej típusa: Beépített-süllyesztett
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fej alakja: Kerek
Működtető típusa: rugós visszatérésű
Működtető profil: Fekete kiemelkedő, OFF (fehér)
Kiegészítő adatok
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 32 mm
Mechanikai élettartam: 10000000 ciklus
Elektromos összetétel kód: C1 max. 9 érintkező esetén egyes blokkok használatával elülső felszereléskor
C2 max. 9 érintkező esetén egyes és dupla blokkok használatával elülső felszereléskor
C11 max. 3 érintkező esetén egyes blokkok használatával elülső felszereléskor
C15 max. 1 érintkező esetén egyes blokkok használatával elülső felszereléskor
SF1 max. 3 érintkező esetén egyes blokkok használatával elülső felszereléskor
Környezeti jellemzők
Védő kezelés: TH
Környezeti levegőhőmérséklet tároláshoz: -40…70 °C
Környezeti levegőhőmérséklet működéshez: -40…70 °C
Túlfeszültség kategória: Class II az IEC 60536 szerint
IP védettségi szint: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
Type 13 az UL 50 E szerint
Type 12 az UL 50 E szerint
Type 4 az UL 50 E szerint
Type 4X az UL 50 E szerint
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fok: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: UL listed, CSA
Mechanikai tulajdonságok
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) 1000 ütés minden tengelyre az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 10…500 Hz) az IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2…10 Hz) az IEC 60068-2-6 szerint
Szerelési útmutató
Befogási vastagság: 1-6 mm / 0,04-0,24 in.
