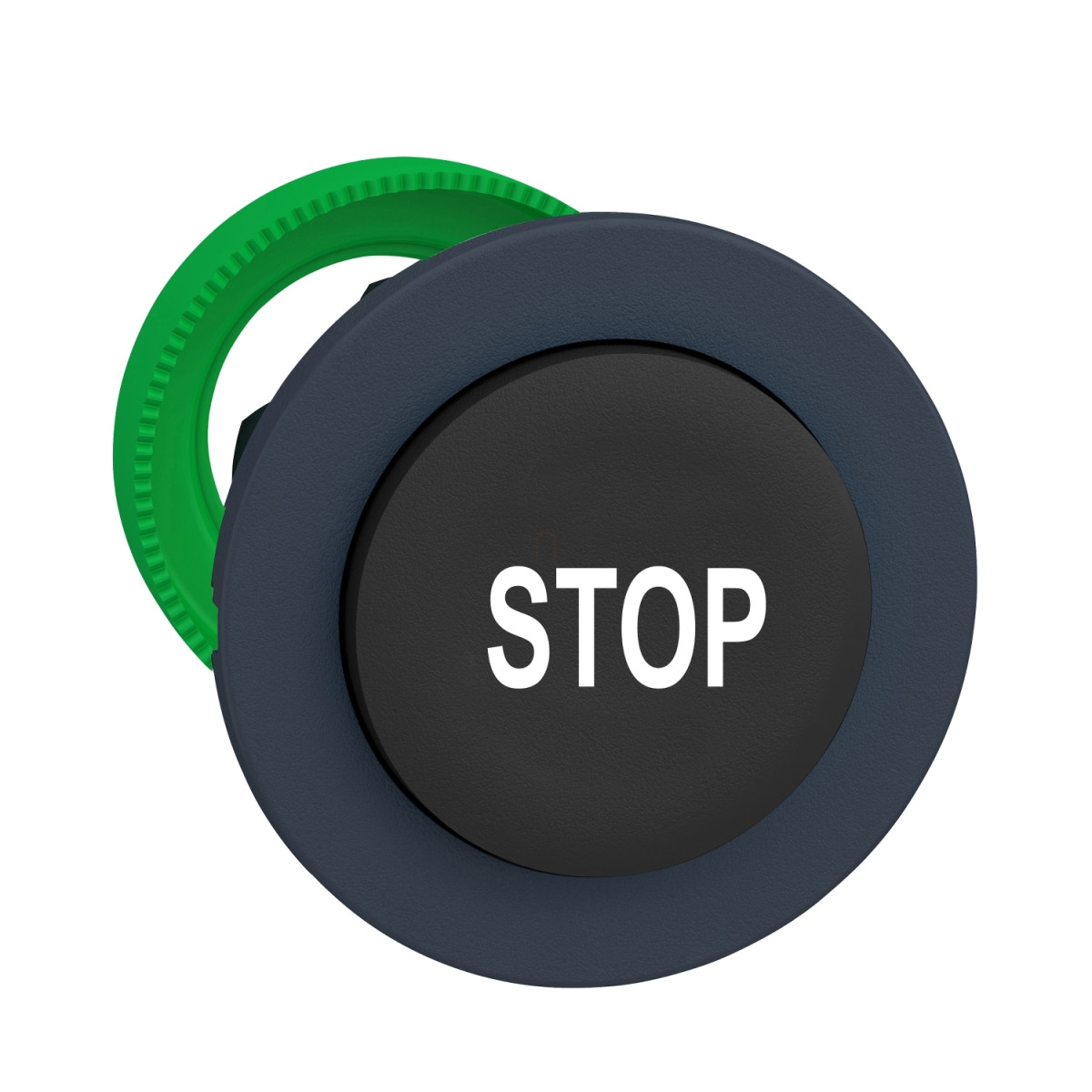

A Schneider Electric Harmony XB5 sorozat ZB5FL234 típusú nyomógomb feje egy professzionális ipari vezérlőelem, amely kifejezetten vészleállító és biztonsági alkalmazásokhoz lett tervezve. Ez a panelbe süllyesztett kivitelű, műanyag, kiemelkedő nyomógomb fej fekete színű, fehér STOP felirattal ellátott, és sötétszürke kerettel rendelkezik.
A ZB5FL234 egy 30,5 mm átmérőjű szerelési nyílásba illeszthető, és rúgós visszatérítésű működéssel rendelkezik, ami azt jelenti, hogy a nyomógomb automatikusan visszaáll alaphelyzetbe a megnyomás után. A nyomógomb kialakítása ergonomikus, a kiemelkedő profil biztosítja, hogy könnyen hozzáférhető és jól látható legyen még ipari környezetben is. A beépített sík kialakítású fej kerek formája a Harmony XB5 sorozat jellegzetes designeleme.
A termék kiemelkedően magas védelmi szinttel rendelkezik - IP66, IP67, IP69 és IP69K szabványoknak egyaránt megfelel, ami kiváló por- és vízállóságot biztosít. A nyomógomb fej kompatibilis különböző érintkezőblokkokkal, köztük a ZBYF, ZBZF32, ZBZF33, és ZB5AZ típusokkal, így rugalmasan konfigurálható különböző kapcsolási igényekhez. A termék többféle elektromos összeállítással használható - támogatja az egy vagy több érintkezős konfigurációkat, beleértve a C1, C2, C11, C15 és SF1 elektromos összeállítási kódokat.
A ZB5FL234 rendkívül tartós kialakítású, mechanikai élettartama eléri a 10 millió kapcsolási ciklust, ami hosszú távú, megbízható működést garantál még a legigényesebb ipari környezetekben is. A termék kimagasló ellenálló képességgel rendelkezik különböző külső behatásokkal szemben - elviseli a 7000000 Pa nyomású nagynyomású mosást 55°C-on, 0,1 m távolságból. Ütésállósága IK03 fokozatú az IEC 50102 szabvány szerint.
A nyomógomb -40°C és +70°C közötti széles működési hőmérséklet-tartományban használható, így extrém környezeti feltételek mellett is megbízhatóan működik. Rezgésállósága is kiemelkedő, 5 gn (10-500 Hz) és 2 mm csúcstól csúcsig (2-10 Hz) közötti tartományban az IEC 60068-2-6 szabvány szerint. A ZB5FL234 megfelel számos nemzetközi szabványnak és rendelkezik UL és CSA tanúsítványokkal is, ami biztosítja a globális megfelelőséget különböző piacokon. Ez a nyomógomb ideális választás biztonsági rendszerekhez, vészleállító rendszerekhez, valamint minden olyan ipari környezetben, ahol a megbízható, jól látható és könnyen kezelhető vészleállító funkció elengedhetetlen.
Schneider Electric Harmony XB5 - ZB5FL234 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB5F
Kompatibilis termékek: ZBYF, ZBZF32, ZBZF33, ZB5AZ
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített-süllyesztett
Jelzőegység fejformája: Kerek
Működtető típusa: Rugós visszatérítésű
Működtető profilja: Fekete, kiemelkedő, STOP (fehér)
Méretek
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 32 mm
Befogási vastagság: 1-6 mm
Teljesítmény
Mechanikai élettartam: 10.000.000 ciklus
Elektromos összeállítási kód: C1 (max. 9 érintkező egyes blokkok használatával előlapi szereléshez), C2 (max. 9 érintkező egyes és dupla blokkok használatával előlapi szereléshez), C11 (max. 3 érintkező egyes blokkok használatával előlapi szereléshez), C15 (max. 1 érintkező egyes blokkok használatával előlapi szereléshez), SF1 (max. 3 érintkező egyes blokkok használatával előlapi szereléshez)
Környezeti jellemzők
Védettségi fokozat: IP66, IP67, IP69, IP69K (IEC 60529, ISO 20653), Type 12, 13, 4, 4X (UL 50 E)
Nagynyomású mosással szembeni ellenállás: 7.000.000 Pa 55°C-on, távolság: 0,1 m
IK védettség: IK03 (IEC 50102)
Üzemi hőmérséklet-tartomány: -40...+70 °C
Tárolási hőmérséklet-tartomány: -40...+70 °C
Túlfeszültség kategória: II. osztály (IEC 60536)
Tanúsítványok és szabványok
Megfelelőség: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: UL listázott, CSA
Mechanikai ellenállás
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulásra (IEC 60068-2-27), 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulásra (IEC 60068-2-27), 25 gn (időtartam = 6 ms) 1000 ütésre tengelyenként (IEC 60068-2-27)
Rezgésállóság: 5 gn (f= 10...500 Hz) (IEC 60068-2-6), 2 mm csúcstól csúcsig (f= 2...10 Hz) (IEC 60068-2-6)
