A Schneider Electric Harmony XB5 termékcsaládba tartozó ZB5FL232 egy rendkívül megbízható, süllyesztett kivitelű nyomógombfej, amely számos ipari alkalmazásban kiválóan használható. Ez a fekete színű, O jellel ellátott nyomógombfej kiemelkedő profillal rendelkezik, ami nemcsak a kezelhetőséget segíti, hanem a felhasználói élményt is javítja a mindennapi használat során.

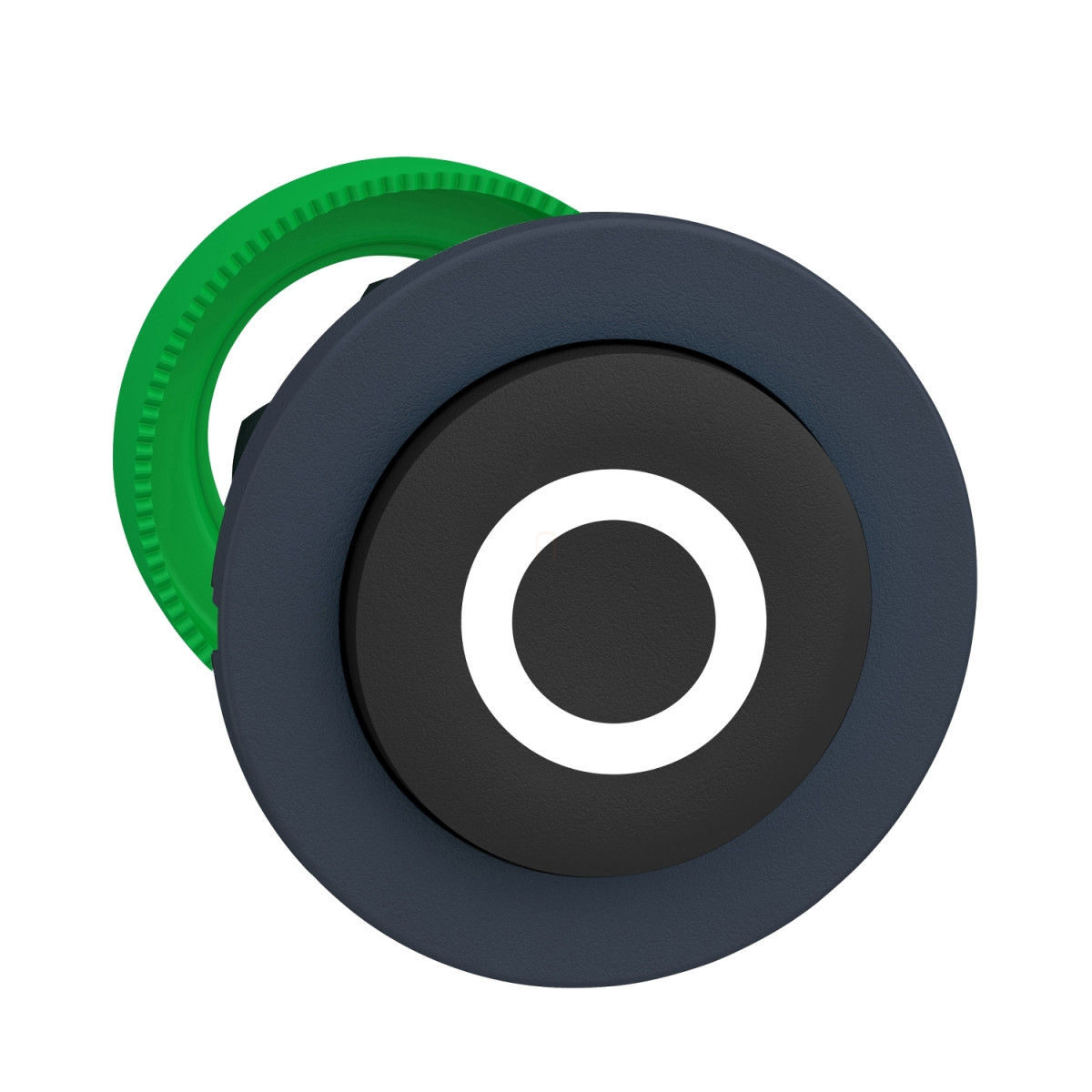

A ZB5FL232 nyomógombfej egy kompakt és strapabíró műanyag egység, amely 30,5 mm-es szerelési átmérővel rendelkezik, így szabványos nyílásokba könnyen beépíthető. A termék sötétszürke kerettel és fekete, kiálló fejrésszel készül, a fehér O jelölés pedig egyértelműen mutatja a gomb funkcióját. A rugós visszatérítésű működtetés biztosítja a megbízható üzemelést, a mechanikai tartósság pedig kiemelkedő - 10 millió kapcsolási ciklus a termék élettartama során, ami ideálissá teszi gyakran használt vezérlőpanelekhez.
A nyomógombfej IP védettségi szintje rendkívül magas: IP66, IP67, IP69 és IP69K fokozatoknak is megfelel, ami azt jelenti, hogy ellenáll a pornak, a víz behatásának, és akár nagynyomású mosással szemben is védett (7000000 Pa nyomásig 55°C-on). Ez különösen fontos olyan környezetekben, ahol a tisztítás és a fertőtlenítés rendszeres eljárás. A termék UL 50 E szabvány szerinti Type 4, 4X, 12 és 13 védelmi kategóriáknak is megfelel, ami széles körű ipari alkalmazhatóságot biztosít.
A ZB5FL232 nyomógombfej kompatibilis különböző érintkezőblokkokkal (ZBYF..., ZBZF32, ZBZF33, ZB5AZ), és többféle elektromos összeállítási kód szerint használható (C1, C2, C11, C15, SF1), így akár 9 kontaktust is kezelhet. A termék széleskörű nemzetközi szabványoknak és tanúsítványoknak felel meg, beleértve az UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14 és JIS C8201-1 előírásait, valamint UL és CSA tanúsítványokkal is rendelkezik.
A ZB5FL232 nyomógombfej kiemelkedő ellenállóképességet mutat szélsőséges környezeti feltételek mellett is. Működési hőmérséklet tartománya -40°C és +70°C között van, ugyanez vonatkozik a tárolási hőmérséklet tartományra is. Mechanikai szilárdsága és rezgésállósága kiváló, akár 50 gn ütésállósággal és 5 gn rezgésállósággal rendelkezik az IEC szabványok szerint. Ez a robusztus kialakítás biztosítja a hosszú élettartamot még nehéz ipari környezetben is, ahol a vibráció, ütések és hőmérsékletingadozások mindennaposak.
Schneider Electric Harmony XB5 - ZB5FL232 műszaki adatok
Fő jellemzők
A ZB5FL232 a Harmony XB5 termékcsaládba tartozó nyomógombfej. Ez egy nem világító nyomógombhoz való fej, melynek rövid neve ZB5F. A termék kompatibilis a következőkkel: ZBYF..., ZBZF32, ZBZF33, ZB5AZ.
A kerete sötétszürke műanyagból készült, szerelési átmérője 30,5 mm. A fej típusa süllyesztett, a minimális rendelési mennyiség 1 darab.
Kialakítás és működés
A jelzőegység feje kerek alakú. A működtető típusa rugós visszatérésű. Az operátor profilja fekete, kiemelkedő, O jelöléssel (fehér).
Méret és mechanikai tulajdonságok
A CAD szerinti teljes szélesség 37 mm, teljes magasság 37 mm, teljes mélység 32 mm. A mechanikai élettartam 10000000 ciklus.
Az elektromos összeállítási kód lehet: C1 (kevesebb mint 9 érintkező egyszeres blokkok használatával elölről szerelve), C2 (kevesebb mint 9 érintkező egyszeres és dupla blokkok használatával elölről szerelve), C11 (kevesebb mint 3 érintkező egyszeres blokkok használatával elölről szerelve), C15 (kevesebb mint 1 érintkező egyszeres blokkok használatával elölről szerelve), SF1 (kevesebb mint 3 érintkező egyszeres blokkok használatával elölről szerelve).
Környezeti adatok
A védelmi kezelés TH. A környezeti levegő hőmérséklete tároláshoz -40...70 °C. A környezeti levegő hőmérséklete működéshez -40...70 °C. A túlfeszültség kategória Class II, az IEC 60536 szerint.
Védettség és ellenállóképesség
Az IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67 az IEC 60529 szerint, IP69 az IEC 60529 szerint, IP69K az ISO 20653 szerint. Továbbá megfelel a Type 13, Type 12, Type 4, Type 4X fokozatoknak az UL 50 E szerint.
A nagynyomású mosóval szembeni ellenállás 7000000 Pa 55 °C-on, 0,1 m távolságról. Az IK védettségi fokozat IK03 az IEC 50102 szerint.
Szabványok és tanúsítványok
A termék megfelel a következő szabványoknak: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1. A termék rendelkezik UL és CSA tanúsítvánnyal.
Ütés- és rezgésállóság
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint, 25 gn (időtartam = 6 ms) 1000 ütésre minden tengelyen az IEC 60068-2-27 szerint.
Rezgésállóság: 5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint, 2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint.
Felszerelési információk
Szorító vastagság: 1-6 mm / 0,04-0,24 in. A javasolt panelfurat átmérő Ø30,75 mm (Ø30,5 0+0,5) / Ø1,21 in (Ø1,20 in 0+0,0196). A csavaros kapocslemezes vagy csatlakozós bekötéshez szükséges minimális távolságok: a = 40 mm (1,57 in), b = 40 mm (1,57 in). Faston csatlakozós bekötéshez: a = 45 mm (1,77 in), b = 40 mm (1,57 in).
