A Schneider Electric Harmony XB5 sorozatából származó ZB5FH63 típusjelzésű világító nyomógomb fej ipari vezérlőpanelekhez és automatizálási rendszerekhez készült, kifejezetten megbízható és tartós kivitelben. Ez a komponens 2025. október 29-én kifutó termékké válik, de addig teljes funkcionalitással és támogatással elérhető marad.

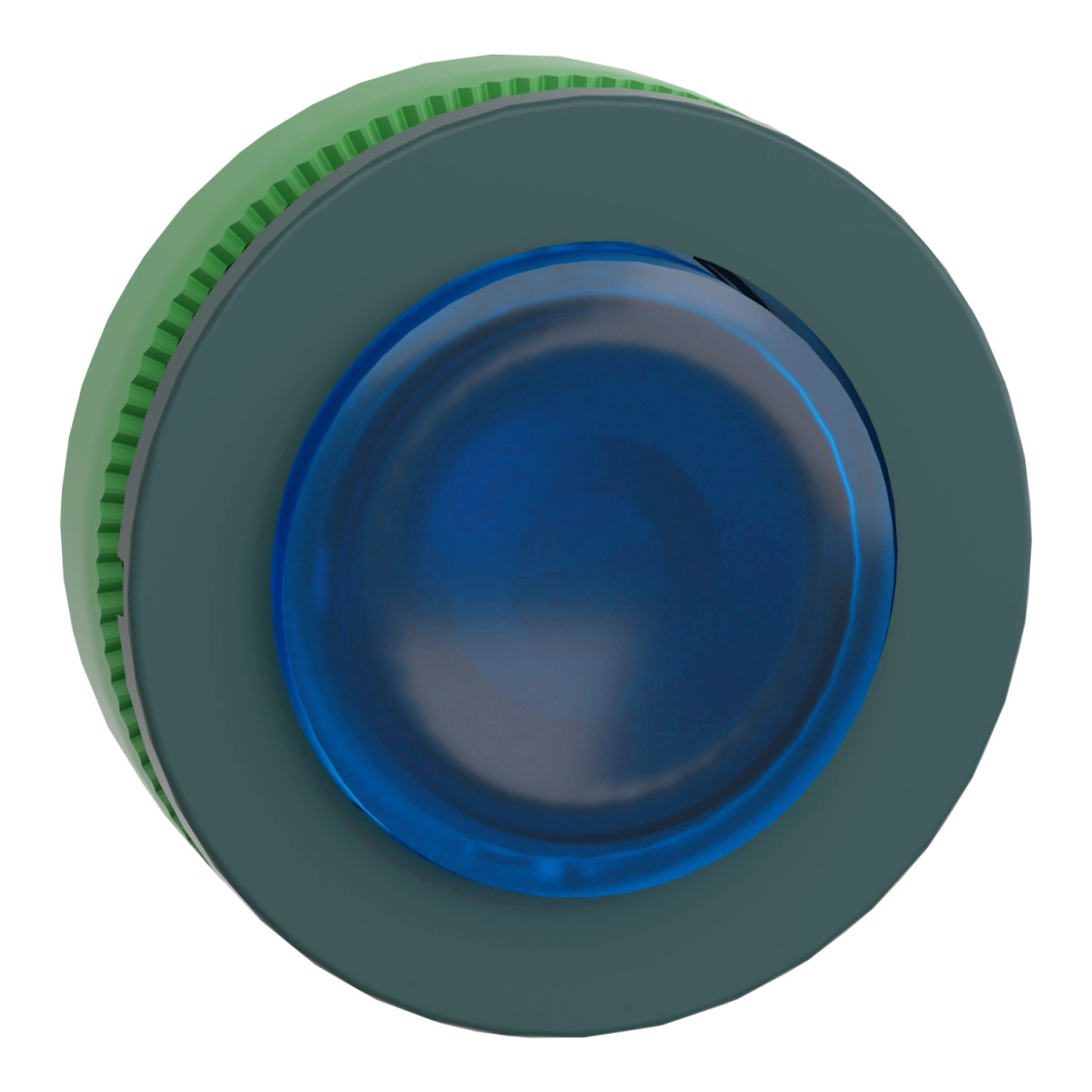

A ZB5FH63 egy 30 mm átmérőjű, kék színű, kiemelkedő profilú nyomógomb fejegység, amely nyomó-nyomó működésű (push-push) és jelölés nélküli kivitelben készült. A termék sötétszürke műanyag kerettel rendelkezik, amely esztétikus megjelenést biztosít ipari környezetben is. Különlegessége, hogy univerzális LED blokkokkal kompatibilis, így rugalmasan illeszthető különböző világítási igényekhez. A gyártó külön megjegyzi, hogy a termék megjelenésében történhetnek kisebb változások, de ezek nem befolyásolják a funkcionalitást és a biztonságos használatot.
A ZB5FH63 nyomógomb fej kiemelkedő műszaki jellemzői közé tartozik a rendkívüli tartósság, amit az 500.000 ciklusos mechanikai élettartam biztosít. Különféle elektromos összeállításokhoz használható: C11, C15, SF1 és C9 kódokkal kompatibilis, ami lehetővé teszi az 1-3 érintkező használatát különböző konfigurációkban, előlapra szerelhető kivitelben. A termék 1-6 mm vastagságú panelekbe szerelhető, ezáltal széles körben alkalmazható különböző ipari berendezésekben.
A ZB5FH63 nyomógomb fej rendkívül ellenálló a környezeti hatásokkal szemben. IP66, IP67, IP69 és IP69K védettségi fokozattal rendelkezik a vonatkozó IEC és ISO szabványok szerint, valamint megfelel az UL 50 E szerinti Type 4, 4X, 12 és 13 követelményeknek is. Ez azt jelenti, hogy teljesen por- és vízzáró, magas nyomású mosással szemben is védett (7.000.000 Pa nyomásig 55 °C-os vízsugárral szemben), ami ipari mosóberendezések közelében történő használatra is alkalmassá teszi. Ezen felül IK03 fokozatú ütésállósággal is rendelkezik az IEC 50102 szabvány szerint.
A termék kiemelkedően teljesít rezgés- és ütésállóság területén is: ellenáll 30g félszinusz hullám gyorsulásnak 18 ms időtartamig, 50g félszinusz hullám gyorsulásnak 11 ms időtartamig, valamint 25g gyorsulásnak 6 ms időtartamig, tengelyenként 1000 ütés esetén is. Rezgésállósága 5g (f=10...500 Hz) és 2 mm csúcstól-csúcsig (f=2...10 Hz) tartományban garantált. A nyomógomb fej -40 és +70 °C közötti hőmérséklettartományban tárolható és üzemeltethető, ami szélsőséges környezeti feltételek mellett is megbízható működést biztosít. A termék megfelel számos nemzetközi szabványnak, köztük az UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14 és JIS C8201-1 előírásoknak, valamint rendelkezik UL és CSA minősítésekkel. A ZB5FH63 a Schneider Electric Harmony XB5 termékcsalád részeként ideális választás vezérlőpultok, gépek és ipari berendezések vezérlőfelületeinek kialakításához.
Schneider Electric Harmony XB5 - ZB5FH63 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Világító nyomógomb fej
Rövid terméknév: ZB5F
Kompatibilitás: Univerzális LED
Előlap anyaga: Sötétszürke műanyag
Szerelési átmérő: 30,5 mm
Fejegység típusa: Beépített-süllyesztett
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: nyomó-nyomó
Működtető profilja: Kék kiemelkedő, jelölés nélküli
Műszaki adatok
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 32 mm
Mechanikai élettartam: 500000 ciklus
Elektromos összeállítási kód:
C11 <3 érintkezőhöz előlapra szerelés esetén egyes blokkokkal
C15 <1 érintkezőhöz előlapra szerelés esetén egyes blokkokkal
SF1 <3 érintkezőhöz előlapra szerelés esetén egyes blokkokkal
C9 <3 érintkezőhöz előlapra szerelés esetén egyes blokkokkal
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemeltetési környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat:
IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
Type 13 az UL 50 E szerint
Type 12 az UL 50 E szerint
Type 4 az UL 50 E szerint
Type 4X az UL 50 E szerint
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: UL listed, CSA
Méretadatok
Szorítási vastagság: 1-6 mm / 0,04-0,24 in.
Panelkivágás átmérője: Ø30,75 mm ajánlott (Ø30,5 0+0,5)
Ellenállóság
Ütésállóság:
30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) tengelyenként 1000 ütés esetén az IEC 60068-2-27 szerint
Rezgésállóság:
5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
2 mm csúcstól-csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint
