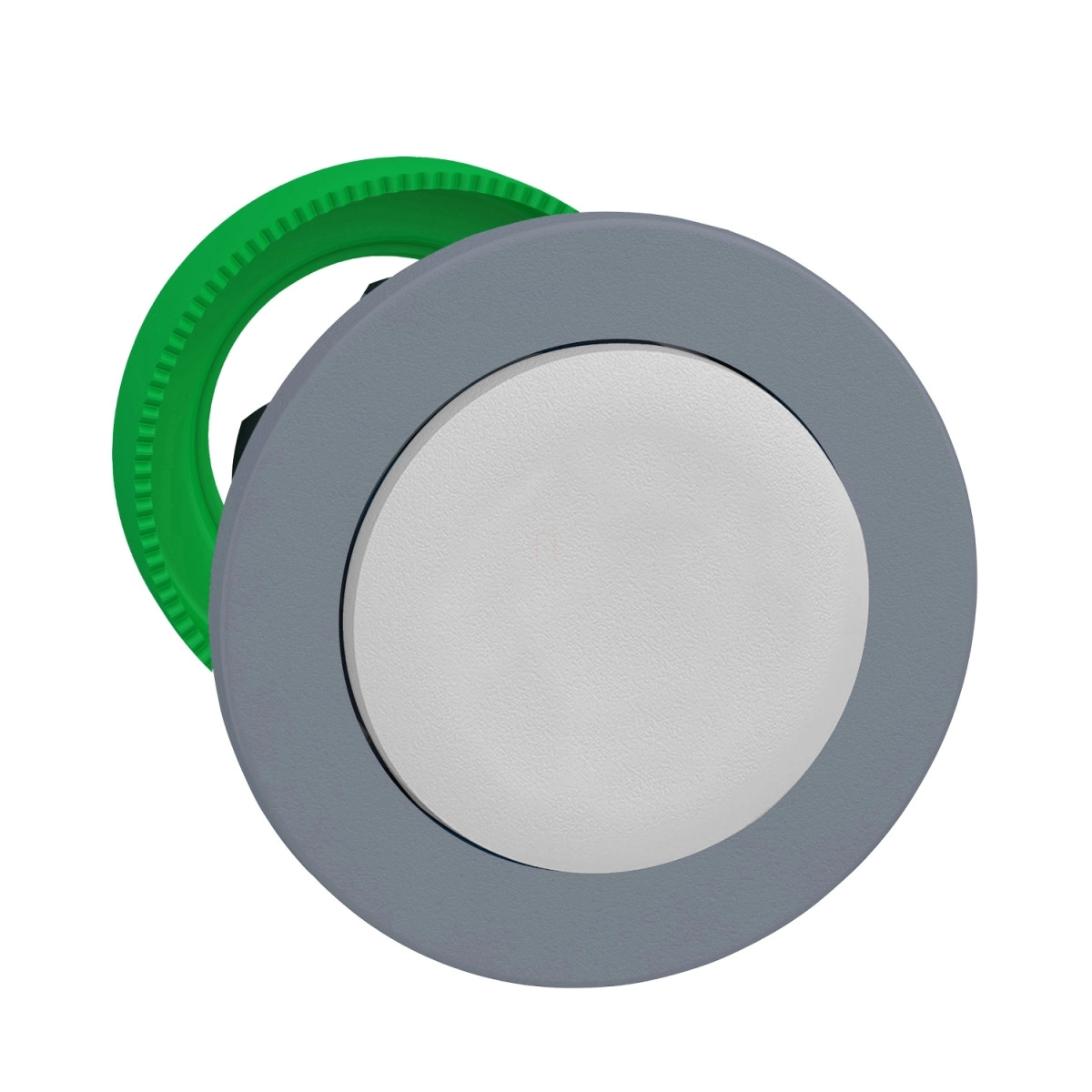

A Schneider Electric Harmony XB5 sorozatába tartozó ZB5FH1C0 panelbe süllyesztett műanyag nyomógomb fej kiváló minőségű ipari vezérlőelem, amely rendkívül széles alkalmazási területen használható. Ez a süllyesztett kivitelű, kiemelkedő fehér nyomógomb ideális választás ipari környezetben, vezérlőpanelek, gépek és berendezések kezelőfelületeihez, ahol megbízható működés és hosszú élettartam szükséges.
A ZB5FH1C0 nyomógomb fej push-push működési elvvel rendelkezik, szürke műanyag peremmel. A 30,5 mm-es szerelési átmérővel könnyen beépíthető a standard méretű panelnyílásokba. A termék 1-6 mm vastagságú panelekbe szerelhető. A kerek, kiemelkedő fehér nyomógomb jelölésmentes felülettel rendelkezik, így alkalmazásoddal testre szabható. A fej mögé különböző kontaktusblokkok szerelhetők, többféle elektromos összeállítás lehetséges: használható 1 záró (N/O), 1 nyitó (N/C), vagy kombinált kontaktusokkal (N/O+N/C, N/O+N/O, N/C+N/C) az adott alkalmazás igényei szerint.
A ZB5FH1C0 nyomógomb fej kimagasló védelmi szinttel rendelkezik, megfelel az IP66 és IP67 védettségi szabványoknak, ami tökéletes védelmet biztosít por és víz ellen. Ellenáll a nagynyomású vízsugárnak is, akár 7000000 Pa nyomásig 55 °C hőmérsékleten, 0,1 méter távolságból. Az IK03 besorolás szerinti mechanikai védelemmel rendelkezik. Ezen tulajdonságai miatt a nyomógomb kifejezetten alkalmas mostoha ipari környezetben történő használatra, ahol a por, nedvesség vagy akár nagynyomású tisztítás is előfordulhat.
A termék működési hőmérséklet-tartománya -40°C és +70°C között van, ami lehetővé teszi szélsőséges hőmérsékleti viszonyok közötti alkalmazását is. Mechanikai élettartama kiemelkedő, 500 000 kapcsolási ciklus. Kompatibilis különböző kapcsolódó termékekkel, mint a ZBYF..., ZBZF32, ZBZF33 és ZB5AZ. A CAD méretei: 37 mm szélesség, 37 mm magasság és 32 mm mélység.
A ZB5FH1C0 nyomógomb fej számos nemzetközi szabványnak megfelel, többek között: UL 508, IEC 60947-5-4, IEC 60947-1, IEC 60947-5-1, CSA C22.2 No 14, valamint JIS C8201-1 és JIS C8201-5-1. Rendelkezik UL és CSA tanúsítványokkal is, ami garantálja a termék biztonságát és megbízhatóságát. Kiváló rezgésállósággal bír, akár 5 gn (10-500 Hz frekvenciatartományban) az IEC 60068-2-6 szabvány szerint, valamint ütésállósága is kiemelkedő, 50 gn (11 ms időtartamú) fél-szinusz hullám gyorsulás esetén.
Schneider Electric Harmony XB5 - ZB5FH1C0 - panelbe süllyesztett műanyag nyomógomb fej, Ø30, kiemelkedő, fehér, nyomó - nyomó, szürke perem műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Termék vagy alkatrész típus: Nem világító nyomógombhoz való fej
Rövid készüléknév: ZB5F
Termék kompatibilitás: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Perem anyaga: Szürke színű műanyag
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített-süllyesztett
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fej alakja: Kerek
Működtető típusa: nyomó-nyomó
Működtető profil: Fehér kiemelkedő, jelölés nélküli
Kiegészítő jellemzők
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 32 mm
Mechanikai élettartam: 500000 ciklus
Elektromos összeállítás kód: C11 <3 érintkezőhöz egyes blokkok használatával elülső szerelésben
C15 <1 érintkezőhöz egyes blokkok használatával elülső szerelésben
SF1 <3 érintkezőhöz egyes blokkok használatával elülső szerelésben
C9 <3 érintkezőhöz egyes blokkok használatával elülső szerelésben
Eszköz bemutatása: Alapelem
Környezet
Védő kezelés: TH
Tárolási környezeti levegő hőmérséklete: -40…70 °C
Üzemeltetési környezeti levegő hőmérséklete: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok
UL 508
IEC 60947-5-4
IEC 60947-1
JIS C8201-5-1
IEC 60947-5-1
CSA C22.2 No 14
JIS C8201-1
Termék tanúsítványok
UL listázott
CSA
Ütésállóság
30 gn (időtartam = 18 ms) fél-szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél-szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) tengelyenként 1000 ütéshez az IEC 60068-2-27 szerint
Rezgésállóság
5 gn (f= 10…500 Hz) az IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2…10 Hz) az IEC 60068-2-6 szerint
Fizikai jellemzők
Beszerelési vastagság: 1-6 mm / 0,04-0,24 in.
