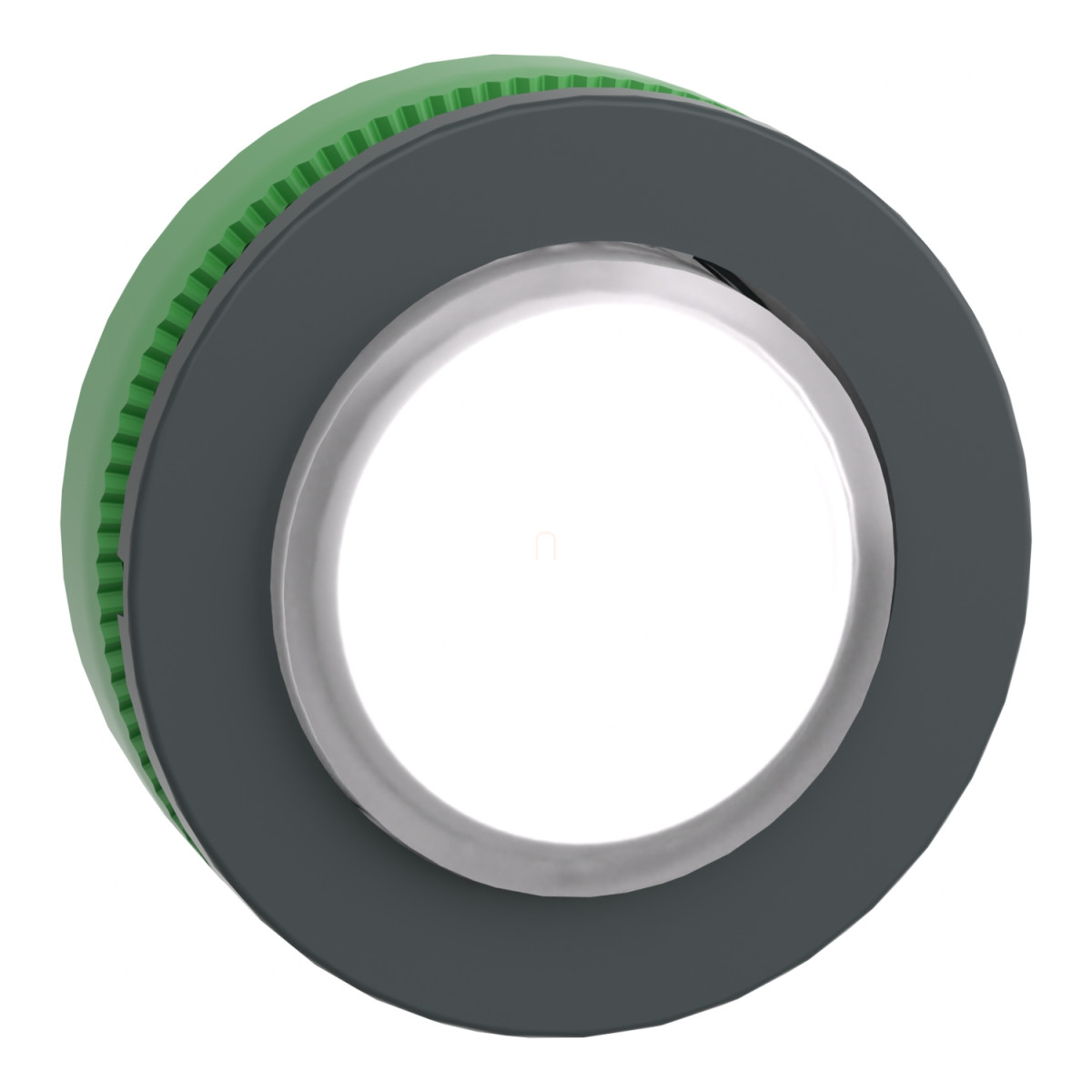

A Schneider Electric Harmony XB5 termékcsalád ZB5FH13 jelölésű fehér, kiemelkedő nyomógomb feje az ipari vezérlések és automatizálási rendszerek megbízható alkatrésze. Ez a precíziós gyártástechnológiával készült nyomógomb-egység kiváló választás olyan ipari környezetbe, ahol a nagy megbízhatóság és a hosszú élettartam alapvető követelmény.
A ZB5FH13 egy univerzális LED-es világítással kompatibilis push-push működtetési módú nyomógomb fej, amely sötétszürke műanyag keretben helyezkedik el. A fehér, kiemelkedő, jelöletlen kialakítású nyomófelület könnyen észrevehető és ergonomikus használatot biztosít a kezelők számára. A termék 30,5 mm-es rögzítési átmérővel rendelkezik, így szabványos méretű nyílásokba könnyen beépíthető. A built-in-flush fejkialakítás lehetővé teszi a professzionális megjelenést a vezérlőpanelen, miközben biztosítja a könnyű hozzáférhetőséget és kezelhetőséget. Fontos megjegyezni, hogy a termék külső megjelenésében bekövetkezhetnek változások, de ez nem befolyásolja annak funkcióit és biztonsági jellemzőit, valamint továbbra is kompatibilis marad a Schneider Electric univerzális LED blokkjaival.
A ZB5FH13 nyomógomb mechanikai tartóssága kiemelkedő, akár 500 000 ciklust is kibír, ami hosszú évekig tartó problémamentes működést garantál még intenzív használat mellett is. Az elektromos konfigurációs kódjai (C11, C15, SF1, C9) különböző csatlakoztatási lehetőségeket biztosítanak: használható <3 érintkezővel előlapi rögzítésű egyedi blokkokkal, vagy <1 érintkezővel ugyanilyen konfigurációban. A CAD méretek alapján a termék szélessége és magassága egyaránt 37 mm, mélysége pedig 32 mm, így kompakt kialakítású vezérlőpanelekbe is beépíthető. A működési és tárolási hőmérséklet-tartomány rendkívül széles, -40°C és +70°C között, ami lehetővé teszi a termék használatát akár szélsőséges környezeti feltételek mellett is, például kültéri alkalmazásokban vagy hűtött/fűtött ipari környezetben.
A ZB5FH13 nyomógomb kiváló védelmi szinttel rendelkezik, ami tovább növeli felhasználhatóságát különböző környezeti feltételek mellett. Az IP66, IP67, IP69 és IP69K védettségi fokozat biztosítja a por és víz elleni védelmet, valamint lehetővé teszi a nagynyomású mosóval történő tisztítást akár 7 000 000 Pa nyomással, 55°C-os hőmérsékleten, 0,1 m távolságból. A termék megfelel az UL 50 E szabvány Type 12, Type 13, Type 4 és Type 4X követelményeinek is. Az IK03 fokozatú ütésállóság megfelelő védelmet nyújt a mechanikai behatások ellen. A ZB5FH13 nyomógomb teljesíti a vonatkozó nemzetközi szabványokat, mint az UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14 és JIS C8201-1, valamint rendelkezik UL és CSA tanúsítványokkal is. A rezgésállósága 5 gn (f=10...500 Hz) vagy 2 mm csúcstól csúcsig (f=2...10 Hz), ütésállósága pedig 30 gn (időtartam = 18 ms) vagy 50 gn (időtartam = 11 ms), illetve 25 gn (időtartam = 6 ms) 1000 ütésre minden tengelyen. A ZB5FH13 nyomógomb különösen ajánlott vezérlőpanelek, gépek irányítóegységei és ipari automatizálási rendszerek esetében, ahol gyakori kapcsolás mellett is hosszú élettartamra és megbízható működésre van szükség.
Harmony XB5 ZB5FH13 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Világítható nyomógombfej
Eszköz rövid neve: ZB5F
Termék kompatibilitás: Univerzális LED
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített, síkba illeszkedő
Kapcsolási egység darabszáma: 1
Jelzőegység fej formája: Kerek
Működtető típusa: Nyomó-nyomó
Működtető profilja: Fehér, kiemelkedő, jelöletlen
Méretek
CAD szélesség: 37 mm
CAD magasság: 37 mm
CAD mélység: 32 mm
Mechanikai jellemzők
Mechanikai élettartam: 500000 ciklus
Befogási vastagság: 1-6 mm
Elektromos tulajdonságok
Elektromos összetételi kód: C11 (max. 3 érintkező előlapi szereléssel)
C15 (max. 1 érintkező előlapi szereléssel)
SF1 (max. 3 érintkező előlapi szereléssel)
C9 (max. 3 érintkező előlapi szereléssel)
Túlfeszültség kategória: II. osztály (IEC 60536 szerint)
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Védelmi fokozat
IP védettség: IP66 (IEC 60529 szerint)
IP67 (IEC 60529 szerint)
IP69 (IEC 60529 szerint)
IP69K (ISO 20653 szerint)
UL védettség: Type 13 (UL 50 E szerint)
Type 12 (UL 50 E szerint)
Type 4 (UL 50 E szerint)
Type 4X (UL 50 E szerint)
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védelmi fokozat: IK03 (IEC 50102 szerint)
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: UL listed, CSA
Ütés- és rezgésállóság
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszhullámú gyorsulás szerint (IEC 60068-2-27)
50 gn (időtartam = 11 ms) félszinuszhullámú gyorsulás szerint (IEC 60068-2-27)
25 gn (időtartam = 6 ms) 1000 ütésre minden tengelyen (IEC 60068-2-27)
Rezgésállóság: 5 gn (f= 10...500 Hz) (IEC 60068-2-6)
2 mm csúcstól csúcsig (f= 2...10 Hz) (IEC 60068-2-6)
