A Schneider Electric Harmony XB5 sorozat ZB5FH0C0 jelzésű, süllyesztett nyomógombfeje kiváló választás ipari kapcsolórendszerek kiépítéséhez, vezérlőpultokhoz és automatizált berendezésekhez. Ez a 30 mm átmérőjű, push-push (nyomó-nyomó) működésű, kerek nyomógombfej a Harmony termékcsalád megbízhatóságát és precizitását képviseli.

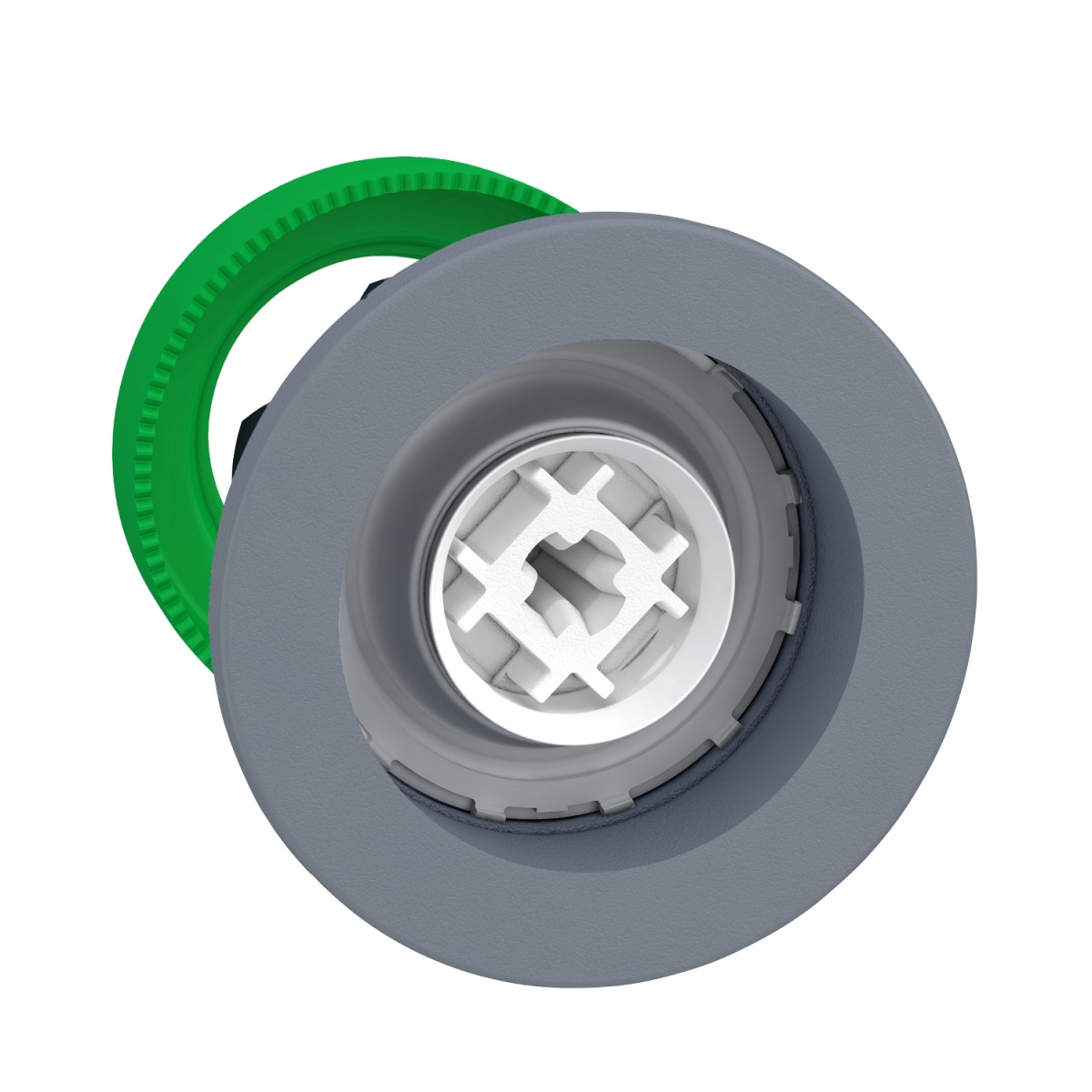

A ZB5FH0C0 egy műanyag, szürke színű kerettel ellátott, tető nélküli nyomógombfej, amely beépülő-süllyesztett kivitelben készül. Kompatibilitást mutat a ZBYF, ZBZF32, ZBZF33 és ZB5AZ termékekkel, így rugalmas felhasználást biztosít különböző alkalmazásokban. A termék 30,5 mm-es szerelési átmérője szabványos, ami megkönnyíti a beszerelést számos vezérlőpanelbe. A Harmony XB5 sorozat részeként tervezték, amely világszerte elismert az ipari vezérlőeszközök piacán magas megbízhatóságáról és tartósságáról.
A Schneider Electric ZB5FH0C0 nyomógombfej kiemelkedő műszaki tulajdonságokkal rendelkezik. 500.000 ciklusos mechanikai élettartama hosszú távú használatot biztosít intenzív alkalmazásoknál is. A termék IP66 és IP67 védettségi fokozattal büszkélkedhet az IEC 60529 szabvány szerint, ami kiemelkedő por- és vízállóságot jelent. Ez alkalmassá teszi nedves vagy poros ipari környezetben történő használatra. A nyomógomb ellenáll a nagy nyomású mosásnak is (7000000 Pa 55 °C-on, 0,1 m távolságból), ami különösen előnyös olyan helyeken, ahol rendszeres tisztítást végeznek. IK03 ütésállósági fokozata további védelmet biztosít a mechanikai hatásokkal szemben.
A ZB5FH0C0 többféle elektromos összeállítási kódot támogat (C11, C15, SF1, C9), így rugalmasan konfigurálható különböző kapcsolási igényekhez, akár 3 érintkező használatával is, előlapra történő szereléssel. A termék -40 és +70 °C közötti hőmérséklettartományban használható, ami alkalmassá teszi szélsőséges környezeti feltételek melletti működésre. Méreteit tekintve a CAD teljes szélessége és magassága 37 mm, mélysége 30 mm, ami kompakt kialakítást eredményez. A termék nagy rázásállósággal rendelkezik: ellenáll az 5 gn (f=10...500 Hz) rezgésnek és a 30 gn (18 ms) erejű félszinusz hullámú gyorsulásnak. A ZB5FH0C0 számos nemzetközi szabványnak megfelel, többek között UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1 és CSA C22.2 No 14, valamint rendelkezik UL és CSA termék tanúsítvánnyal.
Schneider Electric Harmony XB5 - ZB5FH0C0 - panelbe süllyesztett műanyag nyomógomb fej, Ø30, tető nélküli, nyomó - nyomó, szürke perem műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Termék vagy komponens típus: Nem világító nyomógombhoz való fej
Készülék rövid neve: ZB5F
Termék kompatibilitás: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Keret anyaga: Műanyag, szürke színű bevonattal
Szerelési átmérő: 30,5 mm
Fej típusa: Beépülő-süllyesztett
Jelzőegység fejének alakja: Kerek
Működtető típusa: nyomó-nyomó
Működtető profilja: tető nélküli
Kiegészítő információk
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 30 mm
Mechanikai élettartam: 500000 ciklus
Elektromos összeállítási kód: C11 <3 érintkezőhöz, előlap felőli szereléshez egyes blokkok használatával
C15 <1 érintkezőhöz, előlap felőli szereléshez egyes blokkok használatával
SF1 <3 érintkezőhöz, előlap felőli szereléshez egyes blokkok használatával
C9 <3 érintkezőhöz, előlap felőli szereléshez egyes blokkok használatával
Környezet
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40…70 °C
Környezeti levegő hőmérséklet működéshez: -40…70 °C
Túlfeszültség kategória: II. osztály, IEC 60536 szabványnak megfelelően
IP védettségi fokozat: IP66 az IEC 60529 szabványnak megfelelően
IP67 az IEC 60529 szabványnak megfelelően
Ellenállás nagynyomású mosással szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szabványnak megfelelően
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Termék tanúsítványok: UL listed, CSA
Ellenállási jellemzők
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulásra, IEC 60068-2-27 szabványnak megfelelően
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulásra, IEC 60068-2-27 szabványnak megfelelően
25 gn (időtartam = 6 ms) minden tengelyen 1000 ütésre, IEC 60068-2-27 szabványnak megfelelően
Rezgésállóság: 5 gn (f= 10…500 Hz) IEC 60068-2-6 szabványnak megfelelően
2 mm csúcstól csúcsig (f= 2…10 Hz) IEC 60068-2-6 szabványnak megfelelően
Méretek
Befogási vastagság: 1-6 mm / 0,04-0,24 in.
