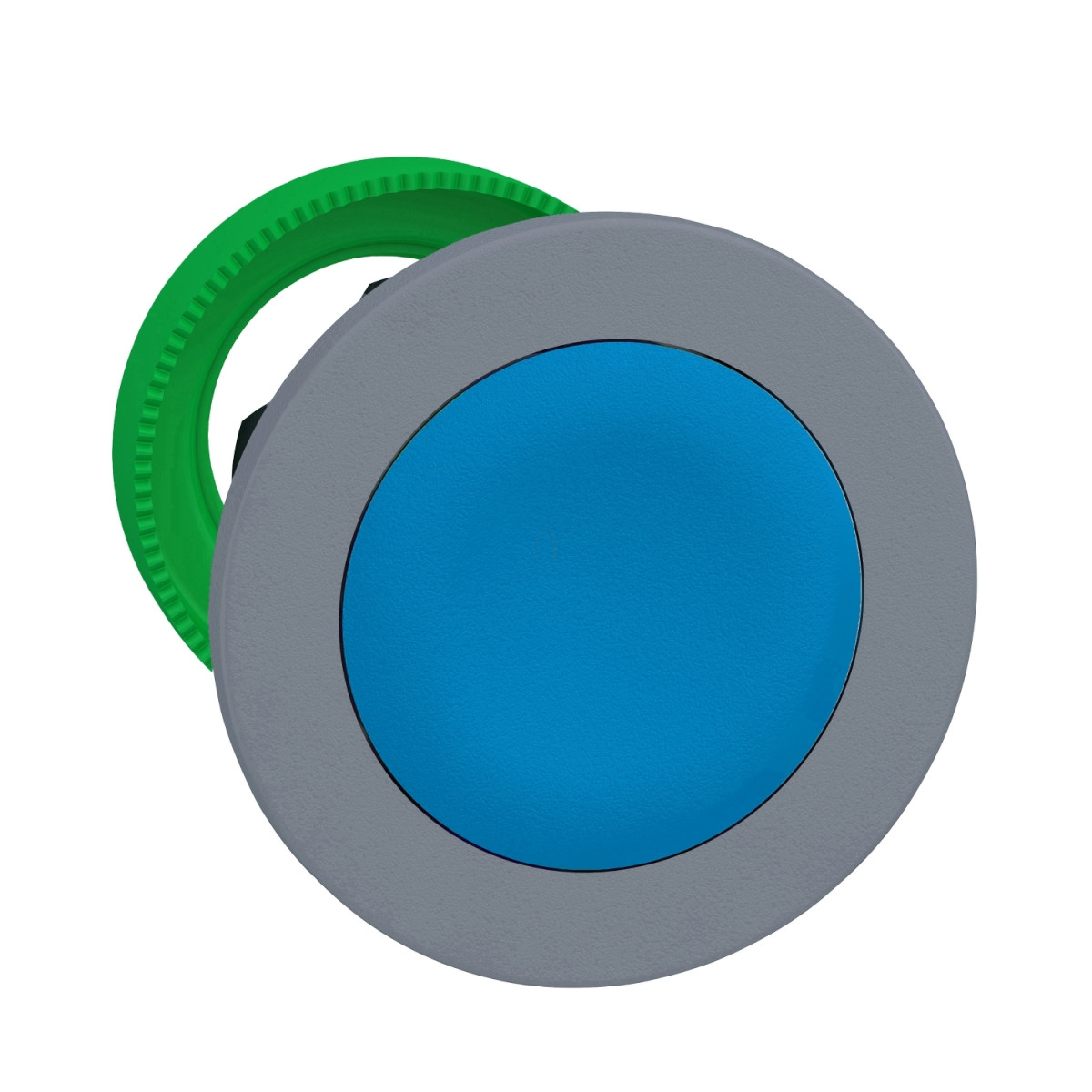

A Schneider Electric Harmony XB5 sorozatából származó ZB5FH06C0 nyomógomb fej egy prémium minőségű ipari vezérlőkomponens, amely kivételes tartóssággal és megbízhatósággal rendelkezik. Ez a kék színű, műanyag, panelbe süllyesztett nyomógomb fej szürke peremmel kiváló választás különböző ipari alkalmazásokhoz, ahol fontos a hosszú élettartam és a magas szintű védettség.
A ZB5FH06C0 a Harmony XB5 termékcsalád részeként kiemelkedő mechanikai tartósságot kínál, akár 500 000 működési ciklust is kibír. A nyomógomb egy 30,5 mm átmérőjű furatba illeszkedik, így szabványos méretének köszönhetően könnyen beépíthető a legtöbb ipari vezérlőpanelbe. A nyomógomb push-push típusú, azaz a gomb benyomásával aktiválható, majd egy újabb nyomással oldható. A kerek kialakítású, kék, jelöletlen nyomógomb fej a szürke színű műanyag peremmel esztétikus megjelenést biztosít.
A termék rendkívül ellenálló a környezeti hatásokkal szemben, IP66 és IP67 védettségi fokozattal rendelkezik az IEC 60529 szabványnak megfelelően. Ez azt jelenti, hogy teljesen védett por ellen, és akár ideiglenes vízbe merítést is károsodás nélkül elvisel. Emellett IK03 ütésállósággal is rendelkezik az IEC 50102 szabvány szerint. A nyomógomb kiemelkedően ellenálló a nagynyomású mosással szemben is, akár 7000000 Pa nyomást is elvisel 55 °C hőmérsékleten, 0,1 m távolságról.
A ZB5FH06C0 széles hőmérsékleti tartományban használható, -40 és +70 °C között mind működés, mind tárolás esetén. A termék többféle elektromos konfigurációban használható: C11 kód (<3 kontaktus egyes blokkokkal, előlapi szerelés), C15 kód (<1 kontaktus egyes blokkokkal, előlapi szerelés), SF1 kód (<3 kontaktus egyes blokkokkal, előlapi szerelés) és C9 kód (<3 kontaktus egyes blokkokkal, előlapi szerelés). Kompatibilis a ZBYF..., ZBZF32, ZBZF33 és ZB5AZ kiegészítőkkel, ami tovább növeli a felhasználási lehetőségek körét.
A termék megfelel számos nemzetközi szabványnak, többek között az UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14 és JIS C8201-1 előírásoknak. Rendelkezik UL és CSA tanúsítványokkal. Kiváló rezgésállóság jellemzi: 5 gn (f= 10...500 Hz) az IEC 60068-2-6 szabvány szerint, és 2 mm csúcstól csúcsig (f= 2...10 Hz) szintén az IEC 60068-2-6 szabvány szerint. Ütésállósága is kiemelkedő: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén, és 25 gn (időtartam = 6 ms) 1000 ütés esetén tengelyenként, mind az IEC 60068-2-27 szabványnak megfelelően.
Schneider Electric Harmony XB5 - ZB5FH06C0 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB5F
Termék kompatibilitás: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Perem anyaga: Műanyag, szürke bevonattal
Műszaki adatok
Szerelési átmérő: 30,5 mm
Fej típusa: Süllyesztett kivitel
Működtető típusa: Nyomó-nyomó
Működtető profilja: Kék, süllyesztett, jelöletlen
Jelzőegység fejének alakja: Kerek
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 30 mm
Mechanikai élettartam: 500000 ciklus
Eszköz megjelenés: Alapelem
Elektromos adatok
Elektromos összetétel kód: C11 <3 érintkezőhöz egyes blokkokkal előlapi szereléshez
C15 <1 érintkezőhöz egyes blokkokkal előlapi szereléshez
SF1 <3 érintkezőhöz egyes blokkokkal előlapi szereléshez
C9 <3 érintkezőhöz egyes blokkokkal előlapi szereléshez
Túlfeszültség kategória: II. osztály, IEC 60536 szerint
Környezeti jellemzők
Védőkezelés: TH
Környező levegő hőmérséklete tároláskor: -40…70 °C
Környező levegő hőmérséklete működés közben: -40…70 °C
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: UL listed, CSA
Mechanikai ellenálló képesség
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásnál az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásnál az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) tengelyenként 1000 ütésre az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 10…500 Hz) az IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2…10 Hz) az IEC 60068-2-6 szerint
Szerelési jellemzők
Szorító vastagság: 1-6 mm / 0,04-0,24 in.
