A Schneider Electric Harmony XB5 termékcsalád ZB5FH06 típusú panelbe süllyesztett műanyag nyomógomb feje egy kifejezetten ipari környezetbe tervezett, rendkívül masszív és sokoldalú vezérlőelem, amely számos automatizálási alkalmazásban használható. Ez a kék színű, jelöletlen, flush (süllyesztett) kialakítású nyomógomb fej tökéletes választás olyan helyekre, ahol a push-push működési elv (nyomó-nyomó kapcsolás) szükséges, például gépvezérlő panelek, vezérlőpultok vagy ipari berendezések kezelőfelületeihez.

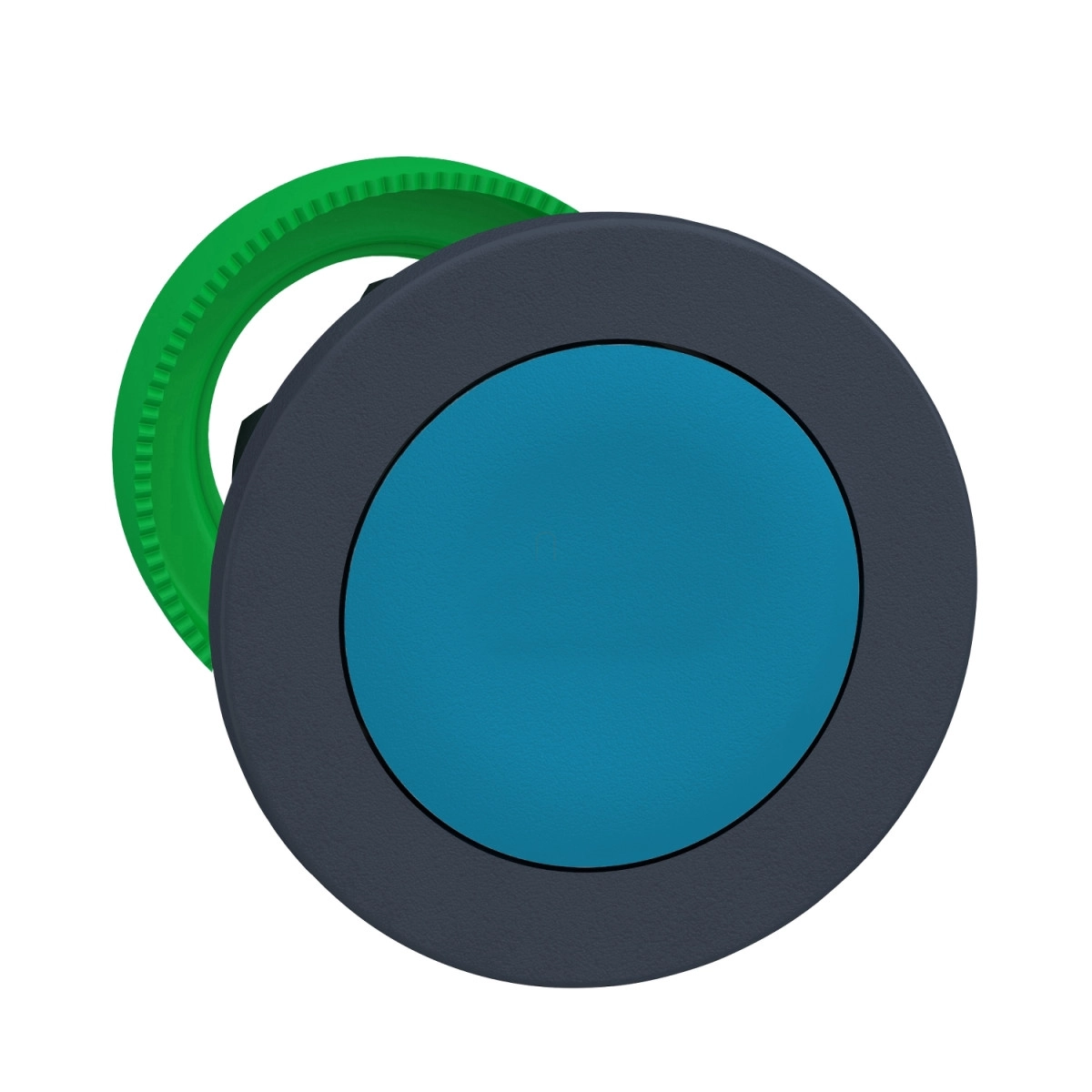

A termék a nagy megbízhatóságú Harmony XB5 család része, amely sötétszürke műanyag előlappal rendelkezik, középen a kék színű, jelöletlen nyomógombbal. A ZB5FH06 nyomógomb fej kompatibilis a ZBYF, ZBZF32, ZBZF33 és ZB5AZ termékekkel, ami rugalmas felhasználhatóságot biztosít különböző alkalmazási területeken. A 30,5 mm-es szerelési átmérő szabványos méretnek számít az ipari vezérlőpanelekben, így könnyen integrálható a legtöbb rendszerbe. A kerek kialakítású nyomógomb fej beépített-süllyesztett (built-in-flush) kivitelű, ami elegáns megjelenést kölcsönöz, miközben megakadályozza a véletlen működtetést.
Műszaki szempontból a ZB5FH06 kivételes paraméterekkel rendelkezik. A mechanikai élettartama lenyűgöző: 500 000 működési ciklust garantál a gyártó, ami hosszú távú, megbízható működést biztosít még intenzív használat mellett is. A terméket kifejezetten úgy tervezték, hogy ellenálljon a zord ipari környezeti feltételeknek. Működési és tárolási hőmérséklet-tartománya -40°C-tól +70°C-ig terjed, így szélsőséges körülmények között is használható. A TH védőkezelésnek köszönhetően ellenáll a korróziónak és egyéb környezeti hatásoknak. A termék méretei: 37 mm szélesség, 37 mm magasság és 30 mm mélység. Az elektromos összetételét tekintve több különböző kódot támogat: C11 (maximum 3 kontaktus elülső szerelésű önálló blokkokkal), C15 (maximum 1 kontaktus elülső szerelésű önálló blokkokkal), SF1 (maximum 3 kontaktus elülső szerelésű önálló blokkokkal) és C9 (maximum 3 kontaktus elülső szerelésű önálló blokkokkal).
A ZB5FH06 kiemelkedő védelmi jellemzőkkel büszkélkedhet, ami alkalmassá teszi a legigényesebb ipari környezetekben való használatra is. Az IP védettségi besorolása többszörös: IP66, IP67, IP69 az IEC 60529 szerint, valamint IP69K az ISO 20653 szerint, ami teljes védelmet biztosít a por és a nagynyomású vízsugarak ellen. Az amerikai szabványoknak megfelelően UL 50 E Type 12, Type 13, Type 4 és Type 4X védelmi szinteket is teljesíti. Különösen figyelemre méltó a nagynyomású mosással szembeni ellenállása: akár 7000000 Pa nyomást is képes elviselni 55 °C hőmérsékleten, 0,1 méter távolságról. Ütésállósága IK03 az IEC 50102 szerint. A termék számos nemzetközi szabványnak megfelel, többek között az UL 508, EN/IEC 60947-5-4, EN/IEC 60947-1, JIS C8201-5-1, EN/IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1 előírásoknak, és rendelkezik UL és CSA tanúsítványokkal. Kiemelkedő ütés- és rezgésállósággal rendelkezik: kibír 30 gn gyorsulást 18 ms időtartamig félszinuszos hullámforma esetén, 50 gn gyorsulást 11 ms időtartamig félszinuszos hullámforma esetén, valamint 25 gn gyorsulást 6 ms időtartamig 1000 ütés esetén minden tengelyen az IEC 60068-2-27 szerint. Rezgésállósága 5 gn (10-500 Hz frekvenciatartományban) az IEC 60068-2-6 szerint, illetve 2 mm csúcstól-csúcsig (2-10 Hz frekvenciatartományban) szintén az IEC 60068-2-6 szerint.
Schneider Electric Harmony XB5 - ZB5FH06 műszaki adatok
Általános specifikációk
Termékcsalád: Harmony XB5
Terméktípus: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB5F
Termék kompatibilitás: ZBYF, ZBZF32, ZBZF33, ZB5AZ
Előlap anyaga: Sötétszürke műanyag
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített-süllyesztett
Minimum rendelési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: nyomó-nyomó
Működtető profilja: Kék süllyesztett, jelöletlen
Fizikai tulajdonságok
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 30 mm
Mechanikai élettartam: 500000 ciklus
Elektromos tulajdonságok
Elektromos összetételi kód:
C11 maximum 3 kontaktus használatával elülső szerelésű önálló blokkokkal
C15 maximum 1 kontaktus használatával elülső szerelésű önálló blokkokkal
SF1 maximum 3 kontaktus használatával elülső szerelésű önálló blokkokkal
C9 maximum 3 kontaktus használatával elülső szerelésű önálló blokkokkal
Környezeti feltételek
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat:
IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
Type 13 az UL 50 E szerint
Type 12 az UL 50 E szerint
Type 4 az UL 50 E szerint
Type 4X az UL 50 E szerint
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok:
UL 508
EN/IEC 60947-5-4
EN/IEC 60947-1
JIS C8201-5-1
EN/IEC 60947-5-1
CSA C22.2 No 14
JIS C8201-1
Terméktanúsítványok:
UL listázott
CSA
Mechanikai ellenállóképesség
Ütésállóság:
30 gn (időtartam = 18 ms) félszinuszos hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinuszos hullám gyorsulás esetén az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) 1000 ütés minden tengelyen az IEC 60068-2-27 szerint
Rezgésállóság:
5 gn (f= 10…500 Hz) az IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2…10 Hz) az IEC 60068-2-6 szerint
Szerelési információk
Befogási vastagság: 1-6 mm / 0,04-0,24 in.
