A Schneider Electric Harmony XB5 termékcsalád ZB5FH05C0 nyomógombfej egy nagy megbízhatóságú és kiváló minőségű ipari vezérlőelem, amely ideális megoldást kínál különböző automatizálási és vezérlési feladatokhoz. Ez a nyomógomb a Schneider Electric által kínált moduláris rendszer fontos alapeleme, amely sokoldalúságával és tartósságával tűnik ki a piacon.

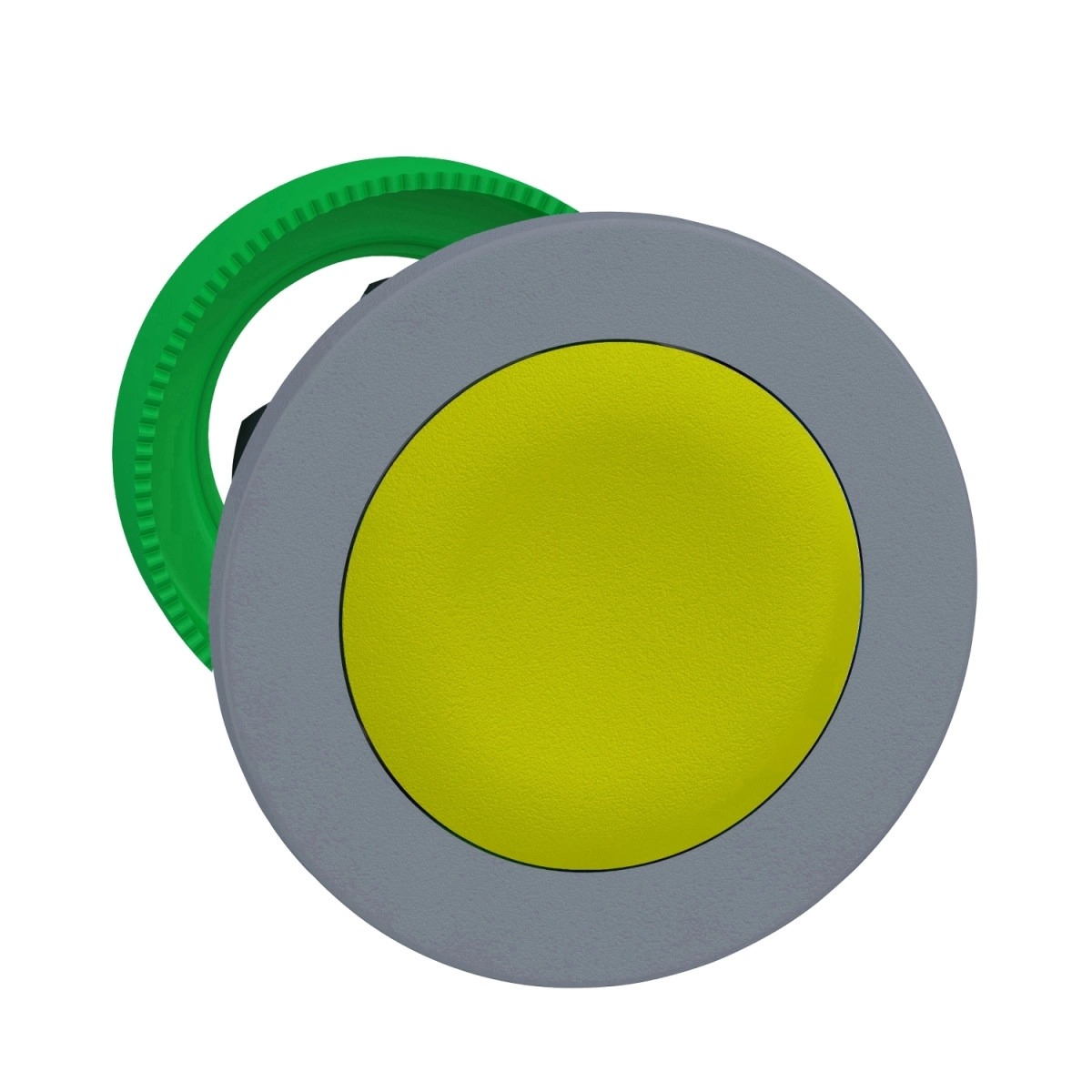

A ZB5FH05C0 egy süllyesztett, nyomó-nyomó funkciójú nyomógomb fej, sárga színű működtető felülettel és szürke műanyag peremmel. A 30 mm-es szerelési átmérőjével kompatibilis a legtöbb ipari vezérlőpulttal és szabványos kezelőfelületekkel. A nyomógomb kerek kialakítású, jelölés nélküli kialakítással rendelkezik, ami lehetővé teszi, hogy különféle alkalmazásokhoz testreszabják egyedi jelölésekkel vagy szimbólumokkal.
A nyomógomb különleges műszaki jellemzői közé tartozik az IP66/IP67 védettségi szint, amely rendkívüli por- és vízállóságot biztosít. Ez különösen fontos olyan ipari környezetekben, ahol a berendezés ki van téve nehéz körülményeknek. Az eszköz továbbá ellenáll akár 7000000 Pa nyomású nagynyomású mosásnak is 55 °C-on, 0,1 m távolságról, ami kiemeli robusztus kialakítását. A mechanikai tartóssága 500000 kapcsolási ciklus, ami hosszú élettartamot biztosít még intenzív használat mellett is.
A ZB5FH05C0 nyomógombfej számos konfigurációban használható különböző elektromos összeállításokhoz. Támogatja a C11, C15, SF1 és C9 elektromos kódokat, amelyek különböző érintkezőblokk-konfigurációkkal használhatók az előlapra szerelhető egységekhez. Az eszköz -40 és +70 °C közötti széles működési hőmérséklet-tartománnyal rendelkezik, ami szélsőséges környezeti feltételek mellett is megbízható működést tesz lehetővé. Az IK03 ütésállósági szint, valamint a különböző szabványoknak való megfelelőség (UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1) tovább erősíti a termék minőségét és megbízhatóságát.
A nyomógombfej méretei precízen tervezettek: 37 mm széles, 37 mm magas és 30 mm mély. A termék kompatibilis a ZBYF, ZBZF32, ZBZF33 és ZB5AZ kiegészítőkkel, ami lehetővé teszi, hogy különböző alkalmazási igényekhez testreszabják. A ZB5FH05C0 nyomógomb kiválóan alkalmas olyan ipari környezetekben történő használatra, ahol fontos a megbízhatóság, a tartósság és a víz- és porvédelem, mint például gyártósorokon, feldolgozóipari berendezésekben vagy egyéb ipari vezérlőrendszerekben. A 30,5 mm-es szerelési átmérő és a 1-6 mm-es rögzítési vastagság lehetővé teszi a könnyű beépítést különböző panelvastagságok esetén is.
Schneider Electric Harmony XB5 - ZB5FH05C0 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Nem világítós nyomógombfej
Rövid terméknév: ZB5F
Kompatibilitás: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Perem anyaga: Szürke bevonatú műanyag
Szerelési átmérő: 30,5 mm
Fejkialakítás: Süllyesztett kivitel
Jelzőegység fejének alakja: Kerek
Működtetés típusa: Nyomó-nyomó
Működtető profil: Sárga, süllyesztett, jelölés nélküli
Méret és mechanikai jellemzők
Teljes szélesség: 37 mm
Teljes magasság: 37 mm
Teljes mélység: 30 mm
Mechanikai élettartam: 500000 ciklus
Szorítási vastagság: 1-6 mm
Elektromos jellemzők
Elektromos összeállítási kód: C11 (max. 3 érintkező előlapra szerelhető egyedi blokkokkal)
C15 (max. 1 érintkező előlapra szerelhető egyedi blokkokkal)
SF1 (max. 3 érintkező előlapra szerelhető egyedi blokkokkal)
C9 (max. 3 érintkező előlapra szerelhető egyedi blokkokkal)
Környezeti jellemzők
Védőkezelés: TH
Tárolási hőmérséklet: -40...70 °C
Üzemi hőmérséklet: -40...70 °C
Túlfeszültségi kategória: II. osztály (IEC 60536 szerint)
IP védettségi szint: IP66 (IEC 60529 szerint)
IP67 (IEC 60529 szerint)
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK ütésállósági szint: IK03 (IEC 50102 szerint)
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: UL listázott, CSA
Rezgés- és ütésállóság
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén (IEC 60068-2-27 szerint)
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén (IEC 60068-2-27 szerint)
25 gn (időtartam = 6 ms) 1000 ütés minden tengely esetén (IEC 60068-2-27 szerint)
Rezgésállóság: 5 gn (f = 10...500 Hz) az IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f = 2...10 Hz) az IEC 60068-2-6 szerint
