A Schneider Electric Harmony XB5 termékcsaládba tartozó ZB5FH053C0 világító nyomógomb fej az ipari automatizálás és vezérlés területén használható prémium minőségű alkatrész. Ez a speciálisan kialakított, narancssárga színű, beépített LED-es nyomógomb fej tökéletes választás olyan alkalmazásokhoz, ahol fontos a megbízható működés és a jó láthatóság.

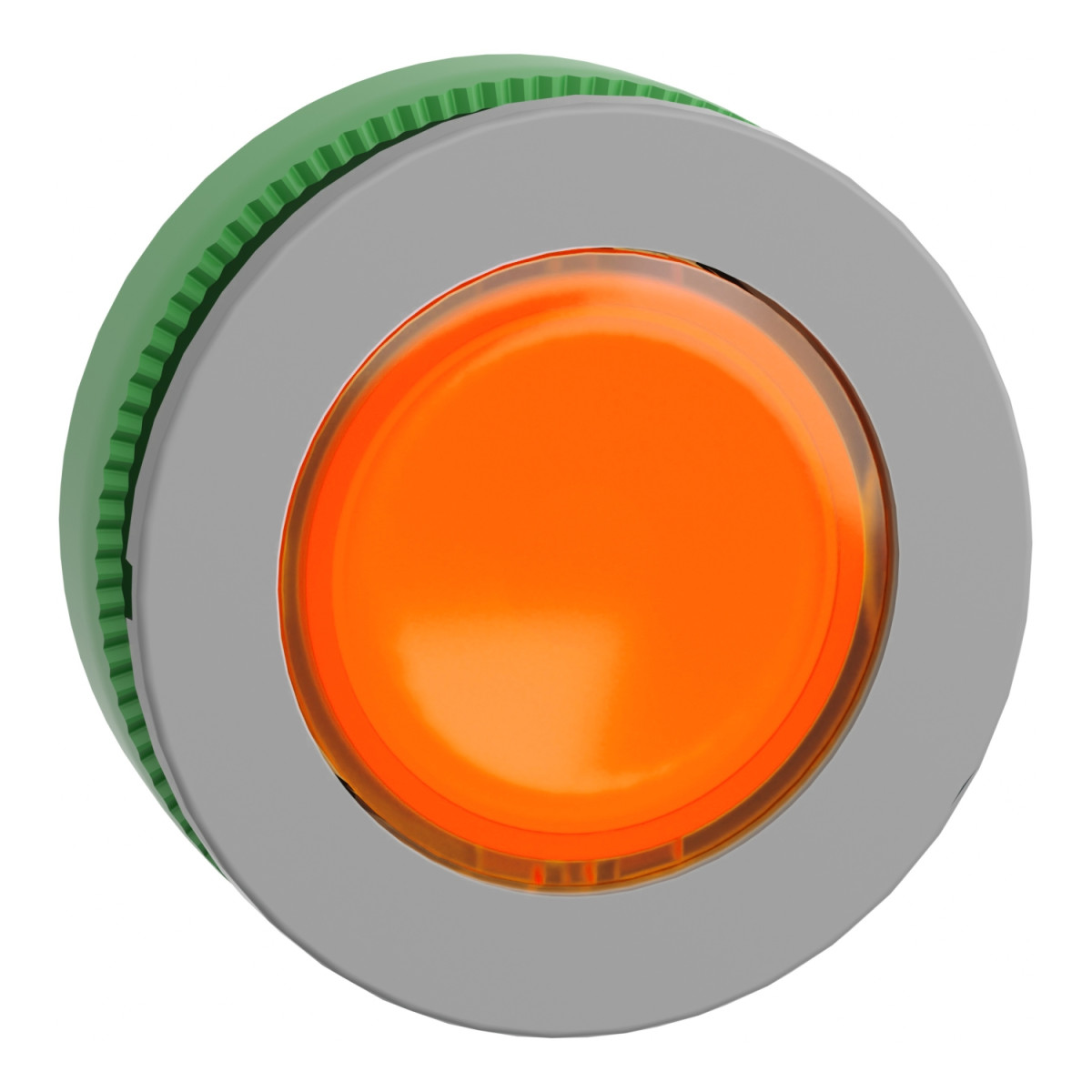

A ZB5FH053C0 modell egy push-push működési elvű, jelölés nélküli kezelőfelülettel rendelkező világító nyomógomb fej, amely 30,5 mm-es szerelőfuratba illeszthető. A termék szürke műanyag peremmel rendelkezik, amely elegáns megjelenést kölcsönöz, miközben a narancssárga színű, süllyesztett kialakítású nyomógomb rész kiváló láthatóságot biztosít akár gyengébb fényviszonyok között is. A termék kompatibilis a Schneider Electric univerzális LED blokkjaival, ami növeli a felhasználási lehetőségek körét és rugalmasságát.
A termék kiemelkedő műszaki jellemzőkkel rendelkezik: IP66/IP67 védettségi fokozata révén kiváló por- és vízállósággal bír, továbbá ellenáll akár 7000000 Pa nyomású magasnyomású mosónak is 55 °C-on, 0,1 méter távolságból. A nyomógomb IK03 ütésállósággal rendelkezik, ami megfelelő védelmet nyújt a mechanikai behatásokkal szemben. A termék széles, -40...+70 °C közötti hőmérséklettartományban használható, így extrém környezeti viszonyok között is megbízhatóan működik. Mechanikai élettartama kiemelkedő, 500000 kapcsolási ciklust garantál, ami hosszú távú, megbízható működést jelent még intenzív használat mellett is. A beépítési vastagság 1-6 mm lehet, ami rugalmas szerelési lehetőségeket biztosít különböző vastagságú panelek esetén.
A ZB5FH053C0 nyomógomb fej különböző elektromos összeállításokkal használható: C11, C15, SF1, C9 kódok szerinti konfigurációkban, maximum 3 érintkezővel. A termék számos nemzetközi szabványnak megfelel, többek között: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1. Rendelkezik UL és CSA tanúsítványokkal is, ami igazolja a termék biztonságosságát és megfelelőségét a nemzetközi piacokon. A termék kiváló rezgésállósággal is rendelkezik: 5 gn (f= 10...500 Hz), valamint 2 mm csúcstól-csúcsig (f= 2...10 Hz) értékekkel. Ütésállósága is figyelemre méltó: 30 gn (időtartam = 18 ms), 50 gn (időtartam = 11 ms) féltámhullám gyorsulás, valamint 25 gn (időtartam = 6 ms) 1000 ütés esetén mindegyik tengelyen.
Schneider Electric Harmony XB5 - ZB5FH053C0 - panelbe süllyesztett műanyag világító nyomógomb fej, Ø30, narancssárga, nyomó - nyomó, szürke perem műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék vagy komponens típus: Világító nyomógomb fej
Eszköz rövid neve: ZB5F
Termék kompatibilitás: Univerzális LED
Perem anyaga: Szürke színű műanyag
Szerelési átmérő: 30,5 mm
Fej típus: Beépített-süllyesztett
Oszthatatlan értékesítési egység: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: nyomó-nyomó
Működtető profilja: Narancssárga, süllyesztett, jelölés nélküli
Kiegészítő adatok
CAD szélesség: 37 mm
CAD magasság: 37 mm
CAD mélység: 30 mm
Mechanikai élettartam: 500000 ciklus
Elektromos összeállítási kód: C11 <3 érintkezőhöz egyes blokkok használatával elülső rögzítésnél
C15 <1 érintkezőhöz egyes blokkok használatával elülső rögzítésnél
SF1 <3 érintkezőhöz egyes blokkok használatával elülső rögzítésnél
C9 <3 érintkezőhöz egyes blokkok használatával elülső rögzítésnél
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegőhőmérséklet tároláshoz: -40…70 °C
Környezeti levegőhőmérséklet üzemeltetéshez: -40…70 °C
Túlfeszültség kategória: II. osztály, megfelel az IEC 60536 szabványnak
IP védettségi fokozat: IP66 megfelel az IEC 60529 szabványnak
IP67 megfelel az IEC 60529 szabványnak
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 megfelel az IEC 50102 szabványnak
Szabványok és tanúsítványok
Szabványok: UL 508
IEC 60947-5-4
IEC 60947-1
JIS C8201-5-1
IEC 60947-5-1
CSA C22.2 No 14
JIS C8201-1
Termék tanúsítványok: UL listázott
CSA
Ütés- és rezgésállóság
Ütésállóság: 30 gn (időtartam = 18 ms) féltámhullám gyorsulás, megfelel az IEC 60068-2-27 szabványnak
50 gn (időtartam = 11 ms) féltámhullám gyorsulás, megfelel az IEC 60068-2-27 szabványnak
25 gn (időtartam = 6 ms) 1000 ütés mindegyik tengelyen, megfelel az IEC 60068-2-27 szabványnak
Rezgésállóság: 5 gn (f= 10…500 Hz) megfelel az IEC 60068-2-6 szabványnak
2 mm csúcstól-csúcsig (f= 2…10 Hz) megfelel az IEC 60068-2-6 szabványnak
Méretek
Befogási vastagság: 1-6 mm / 0,04-0,24 hüvelyk
