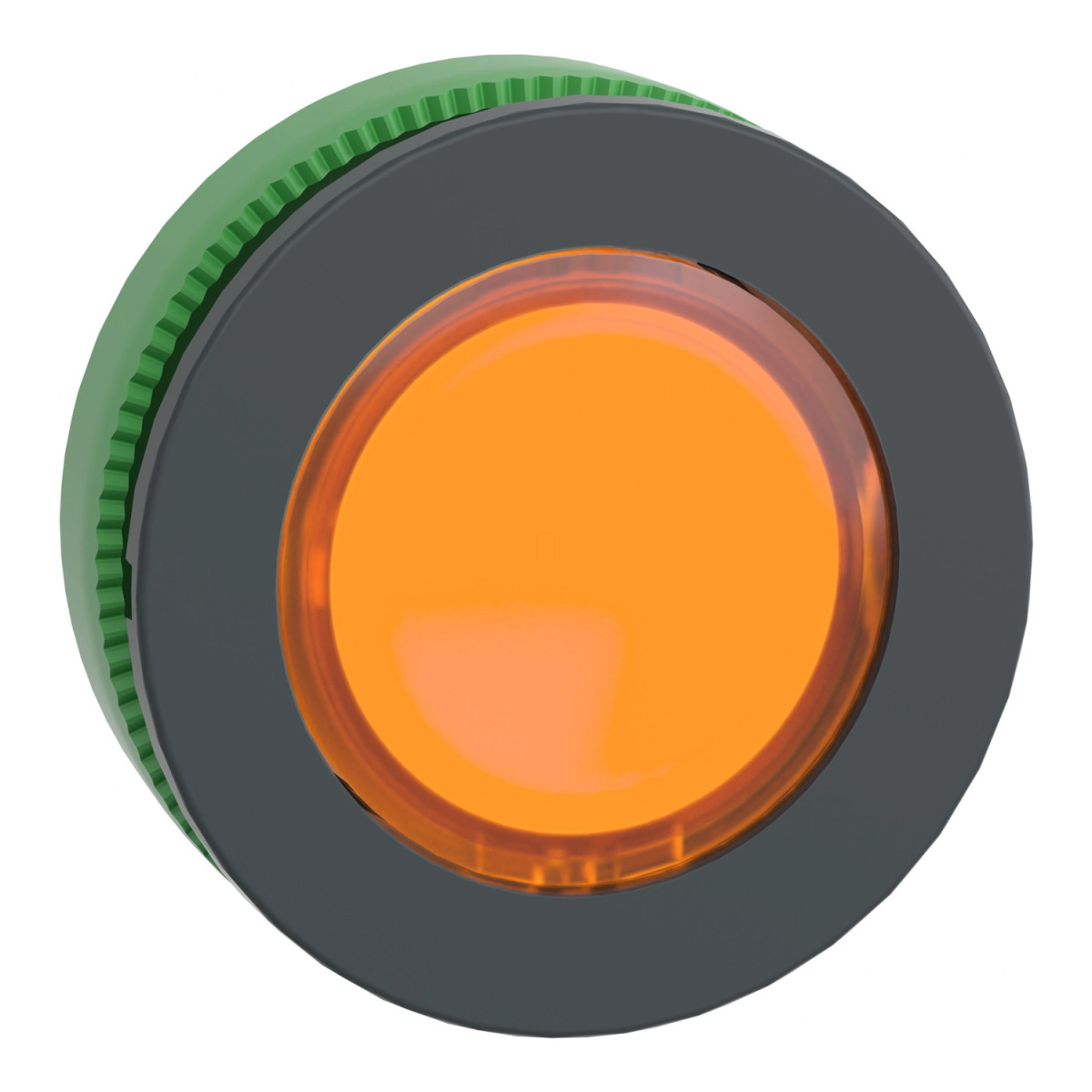

A Schneider Electric Harmony XB5 termékcsalád ZB5FH053 jelzésű világító nyomógomb feje kivételes minőségű, ipari környezetben tökéletesen alkalmazható vezérlőelem. Ez a narancssárga, műanyag fej kifejezetten panelbe építhető kialakítással rendelkezik, és univerzális LED-del kompatibilis. A termék 30,5 mm-es szerelési átmérőjének köszönhetően könnyen beilleszthető a szabványos méretű panel nyílásokba.
A ZB5FH053 nyomógomb fej különlegessége a push-push működési mechanizmus, amely lehetővé teszi a könnyű és ergonomikus használatot. A nyomógomb narancssárga, jelölés nélküli kivitelezése ideális olyan helyzetekben, amikor vizuálisan jól felismerhető, de speciális szöveggel nem jelölt kezelőszervre van szükség. A termék dark grey plastic kerettel rendelkezik, amely kiemeli a narancssárga nyomófelületet, így könnyen észrevehető még rossz fényviszonyok között is. A beépített flush kialakítás biztosítja, hogy a nyomógomb ne álljon ki túlságosan a panel síkjából, ezzel csökkentve a véletlen működtetés kockázatát és elegánsabb megjelenést biztosítva.
A ZB5FH053 nyomógomb kiemelkedő műszaki paraméterekkel büszkélkedhet. Mechanikai élettartama rendkívüli, akár 500000 kapcsolási ciklust is teljesít, így hosszú távú, megbízható működést garantál. A termék különböző védettségi szintekkel rendelkezik: IP66, IP67, IP69, IP69K konform az IEC 60529 és ISO 20653 szabványoknak megfelelően, illetve Type 4, 4X, 12, 13 védettség az UL 50 E szerint. Ez a magas fokú védettség biztosítja, hogy a nyomógomb extrém körülmények között is megbízhatóan működjön, ellenállva a pornak, víznek, és akár nagynyomású mosásnak is (7000000 Pa at 55°C). A ZB5FH053 ütésállósága IK03 szintű az IEC 50102 szabvány szerint, valamint kiváló rezgésállóságot mutat: 5 gn (f= 10...500 Hz) és 2 mm peak to peak (f= 2...10 Hz) az IEC 60068-2-6 alapján. A termék továbbá ellenáll a sokkhatásoknak is, akár 50 gn (11 ms) gyorsulást is kibír.
A ZB5FH053 elektromos összeállítása rendkívül rugalmas, többféle kontaktus elrendezést tesz lehetővé: C11, C15, SF1, C9 kódoknak megfelelően használható akár 3 kontaktussal is, különböző elrendezésekben. A termék -40°C és +70°C közötti hőmérsékleti tartományban használható és tárolható, ami széles körű alkalmazhatóságot biztosít különböző környezeti feltételek mellett. A ZB5FH053 megfelel számos nemzetközi szabványnak, többek között: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1, valamint rendelkezik UL és CSA tanúsítványokkal is. A CAD méretei: szélesség 37 mm, magasság 37 mm, mélység 30 mm. A befogási vastagság (clamping thickness) 1-től 6 mm-ig terjedhet. Fontos megjegyezni, hogy a termék 2025. október 29-én megszűnik, azonban a gyártó közlése szerint a termék megjelenésében bekövetkező változás nem befolyásolja annak funkcióját és biztonságát, és továbbra is kompatibilis marad az univerzális LED blokkokkal.
Schneider Electric Harmony XB5 - ZB5FH053 - panelbe süllyesztett műanyag világító nyomógomb fej, Ø30, narancssárga, nyomó - nyomó műszaki adatok
Általános jellemzők
Terméktípus: Világító nyomógomb fej
Termékcsalád: Harmony XB5
Eszköz rövid neve: ZB5F
Kezelőszerv típusa: Push-push (nyomó-nyomó)
Kezelőszerv profilja: Narancssárga, jelölés nélküli, süllyesztett
Kompatibilitás: Univerzális LED blokkok
Mechanikai tulajdonságok
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített, süllyesztett
Keret anyaga: Sötétszürke műanyag
Mechanikai élettartam: 500000 ciklus
Befogási vastagság: 1-6 mm / 0.04-0.24 inch
Jelzőegység fejének alakja: Kerek
Méretek
CAD szélesség: 37 mm
CAD magasság: 37 mm
CAD mélység: 30 mm
Elektromos jellemzők
Elektromos összeállítási kód: C11 legfeljebb 3 érintkezőhöz egyedi blokkok használatával elülső szereléshez
Elektromos összeállítási kód: C15 legfeljebb 1 érintkezőhöz egyedi blokkok használatával elülső szereléshez
Elektromos összeállítási kód: SF1 legfeljebb 3 érintkezőhöz egyedi blokkok használatával elülső szereléshez
Elektromos összeállítási kód: C9 legfeljebb 3 érintkezőhöz egyedi blokkok használatával elülső szereléshez
Túlfeszültség kategória: II. osztály, IEC 60536 szabvány szerint
Környezeti feltételek
Védettségi fokozat: IP66, IP67, IP69, IP69K (IEC 60529, ISO 20653)
Védettségi fokozat: Type 12, Type 13, Type 4, Type 4X (UL 50 E)
Védettség ütés ellen: IK03 (IEC 50102)
Védelem nagynyomású mosással szemben: 7000000 Pa 55°C-on, 0,1 m távolságból
Környezeti hőmérséklet tároláskor: -40...70°C
Környezeti hőmérséklet működés közben: -40...70°C
Védőkezelés: TH
Ellenállóképesség
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
Ütésállóság: 25 gn (időtartam = 6 ms) 1000 ütésre tengelyenként az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 10…500 Hz) az IEC 60068-2-6 szerint
Rezgésállóság: 2 mm csúcstól csúcsig (f= 2…10 Hz) az IEC 60068-2-6 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: UL listed, CSA
További információk
Értékesítési egység: 1
Fontos figyelmeztetés: A termék megszűnik: 2025. október 29. A termék megjelenésében bekövetkező változás nem befolyásolja annak funkcióját és biztonságát. Kompatibilis marad az univerzális LED blokkokkal.
