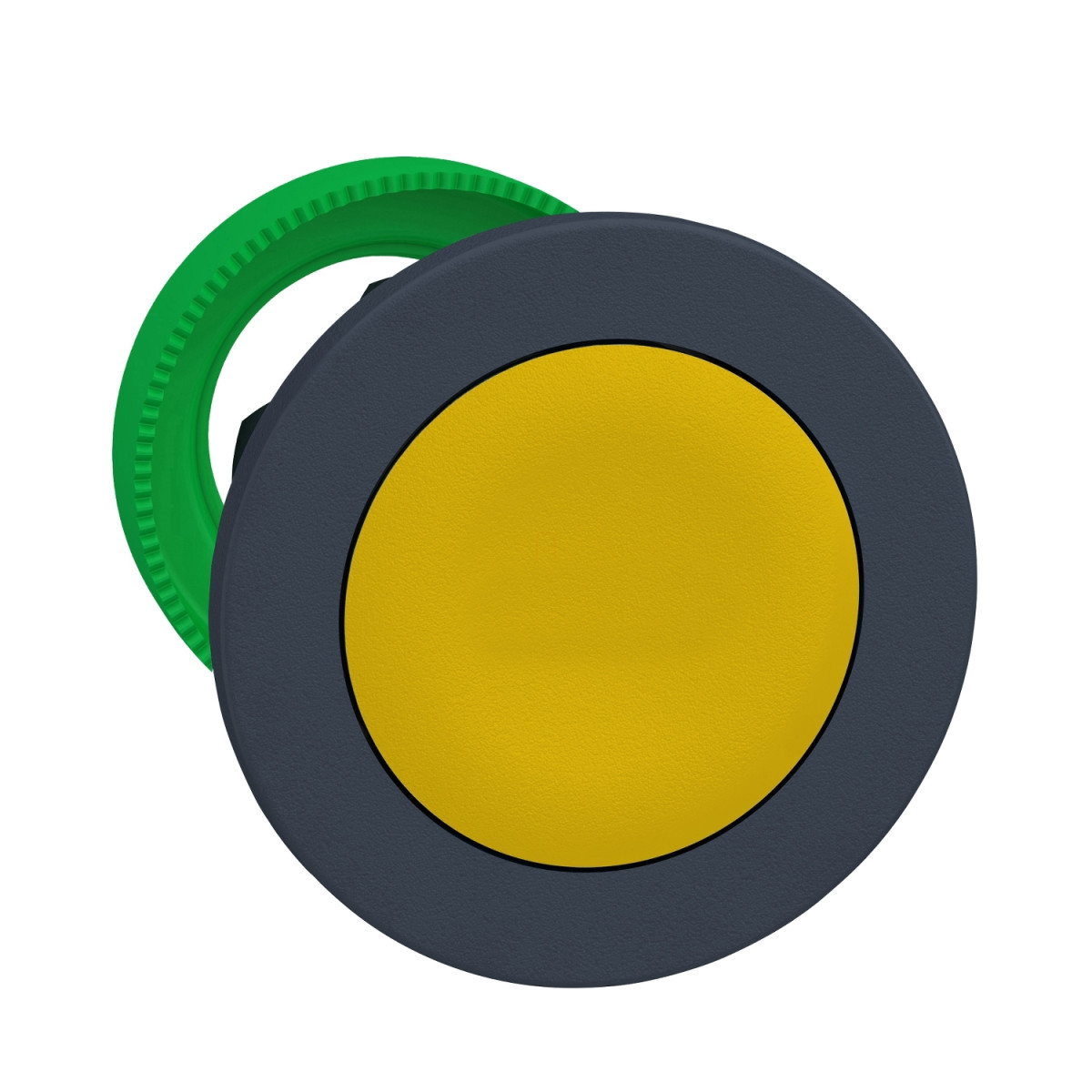

A Schneider Electric Harmony XB5 sorozatú ZB5FH05 egy sárga, panelbe süllyesztett nyomógomb fej, amely ipari környezetben történő felhasználásra készült. Ez a prémium minőségű nyomógomb a Harmony XB5 termékcsalád része, amely világszerte ismert a megbízhatóságáról és tartósságáról az ipari automatizálás területén.
A ZB5FH05 nyomógomb fej egy nem világító, sárga színű, jelölés nélküli kezelőfelülettel rendelkezik, amely push-push működtetési móddal van ellátva. Ez a működési mód azt jelenti, hogy az első nyomásra aktiválódik, a második nyomásra pedig kiold, így ideális olyan alkalmazásokhoz, ahol átkapcsolási funkció szükséges. A termék kompatibilis több kiegészítővel, többek között a ZBYF, ZBZF32, ZBZF33 és ZB5AZ típusokkal, amelyek segítségével különböző konfigurációk alakíthatók ki.
A nyomógomb sötétszürke műanyag kerettel rendelkezik, ami kontrasztot képez a sárga kezelőfelülettel, így jól látható ipari környezetben is. A szerelési átmérő 30,5 mm, a beépített süllyesztett kialakítás pedig elegáns megjelenést biztosít a kezelőpanelen. A nyomógomb fej kerek formája ergonomikus használatot tesz lehetővé, miközben megfelelő védettséget nyújt az ipari környezetben előforduló szennyeződésekkel szemben.
A ZB5FH05 kiemelkedő műszaki paraméterekkel rendelkezik. Védettsége IP66, IP67, IP69 és IP69K, ami azt jelenti, hogy teljesen por- és vízzáró, valamint ellenáll a nagynyomású mosásnak is (7000000 Pa 55°C-on, 0,1 m távolságról). Emellett megfelel az UL 50 E szabvány szerinti Type 4, Type 4X, Type 12 és Type 13 követelményeinek is. Az IK03 ütésállóság további védelmet biztosít a mechanikai behatásokkal szemben. A termék mechanikai élettartama 500 000 ciklus, ami rendkívül hosszú üzemidőt garantál.
A nyomógomb fej rendkívül ellenálló a különböző környezeti hatásokkal szemben. Működési hőmérséklettartománya -40°C és +70°C között van, így szélsőséges körülmények között is megbízhatóan működik. Rezgésállósága 5 gn (f=10-500 Hz), valamint 2 mm csúcstól-csúcsig (f=2-10 Hz), ütésállósága pedig akár 50 gn (11 ms időtartam) értéket is elér. A termék TH védőkezeléssel van ellátva, ami tovább növeli a környezeti hatásokkal szembeni ellenállóképességét.
A ZB5FH05 nyomógomb fejhez különböző elektromos összeállítási kódok tartoznak, például C11, C15, SF1 és C9, amelyek meghatározzák a használható érintkezők számát és konfigurációját. Az alapvető konfigurációk között szerepelnek az 1 N/O, 1 N/C vagy ezek kombinációi. A nyomógomb számos nemzetközi szabványnak megfelel, mint például az UL 508, EN/IEC 60947-5-4, EN/IEC 60947-1, JIS C8201-5-1, EN/IEC 60947-5-1, CSA C22.2 No 14 és JIS C8201-1, valamint rendelkezik UL és CSA tanúsítványokkal is.
Schneider Electric Harmony XB5 - ZB5FH05 műszaki adatok
Főbb jellemzők
Terméktípus: Nem világító nyomógomb fej
Termékcsalád: Harmony XB5
Rövid terméknév: ZB5F
Működtetés típusa: Push-push (nyomó-nyomó)
Színe: Sárga, jelölés nélküli
Keret anyaga: Sötétszürke műanyag
Fej típusa: Beépített-süllyesztett
Jelzőegység fej alakja: Kerek
Mechanikai adatok
Szerelési átmérő: 30,5 mm
CAD szélesség: 37 mm
CAD magasság: 37 mm
CAD mélység: 30 mm
Mechanikai élettartam: 500000 ciklus
Befogási vastagság: 1 - 6 mm
Védettség
IP védettség: IP66, IP67, IP69 (IEC 60529), IP69K (ISO 20653)
UL védettség: Type 13, Type 12, Type 4, Type 4X (UL 50 E)
IK ütésállóság: IK03 (IEC 50102)
Magasnyomású mosással szembeni ellenállás: 7000000 Pa 55°C-on, távolság: 0,1 m
Környezeti feltételek
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70°C
Üzemi környezeti hőmérséklet: -40...70°C
Túlfeszültségi kategória: II. osztály, IEC 60536 szerint
Ellenállóképesség
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén, IEC 60068-2-27 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén, IEC 60068-2-27 szerint
Ütésállóság: 25 gn (időtartam = 6 ms) tengelyenként 1000 ütés esetén, IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 10...500 Hz), IEC 60068-2-6 szerint
Rezgésállóság: 2 mm csúcstól csúcsig (f= 2...10 Hz), IEC 60068-2-6 szerint
Elektromos jellemzők
Elektromos összeállítási kód: C11 (max. 3 érintkező, első oldalról szerelhető egyszeres blokkokkal)
Elektromos összeállítási kód: C15 (max. 1 érintkező, első oldalról szerelhető egyszeres blokkokkal)
Elektromos összeállítási kód: SF1 (max. 3 érintkező, első oldalról szerelhető egyszeres blokkokkal)
Elektromos összeállítási kód: C9 (max. 3 érintkező, első oldalról szerelhető egyszeres blokkokkal)
Megfelelőségek és tanúsítványok
Szabványok: UL 508, EN/IEC 60947-5-4, EN/IEC 60947-1, JIS C8201-5-1, EN/IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: UL listed, CSA
Megjegyzés: A termék gyártása 2025. október 29-én megszűnik
