A Schneider Electric Harmony XB5 termékcsalád ZB5FH043C0 jelzésű terméke egy kiváló minőségű, megvilágítható nyomógomb fej, amely ipari környezetben és vezérlőpanelek kialakításánál egyaránt kimagasló teljesítményt nyújt. Ez a speciálisan tervezett komponens univerzális LED egységgel kompatibilis, így rendkívül sokoldalúan felhasználható különböző vezérlési feladatokhoz.

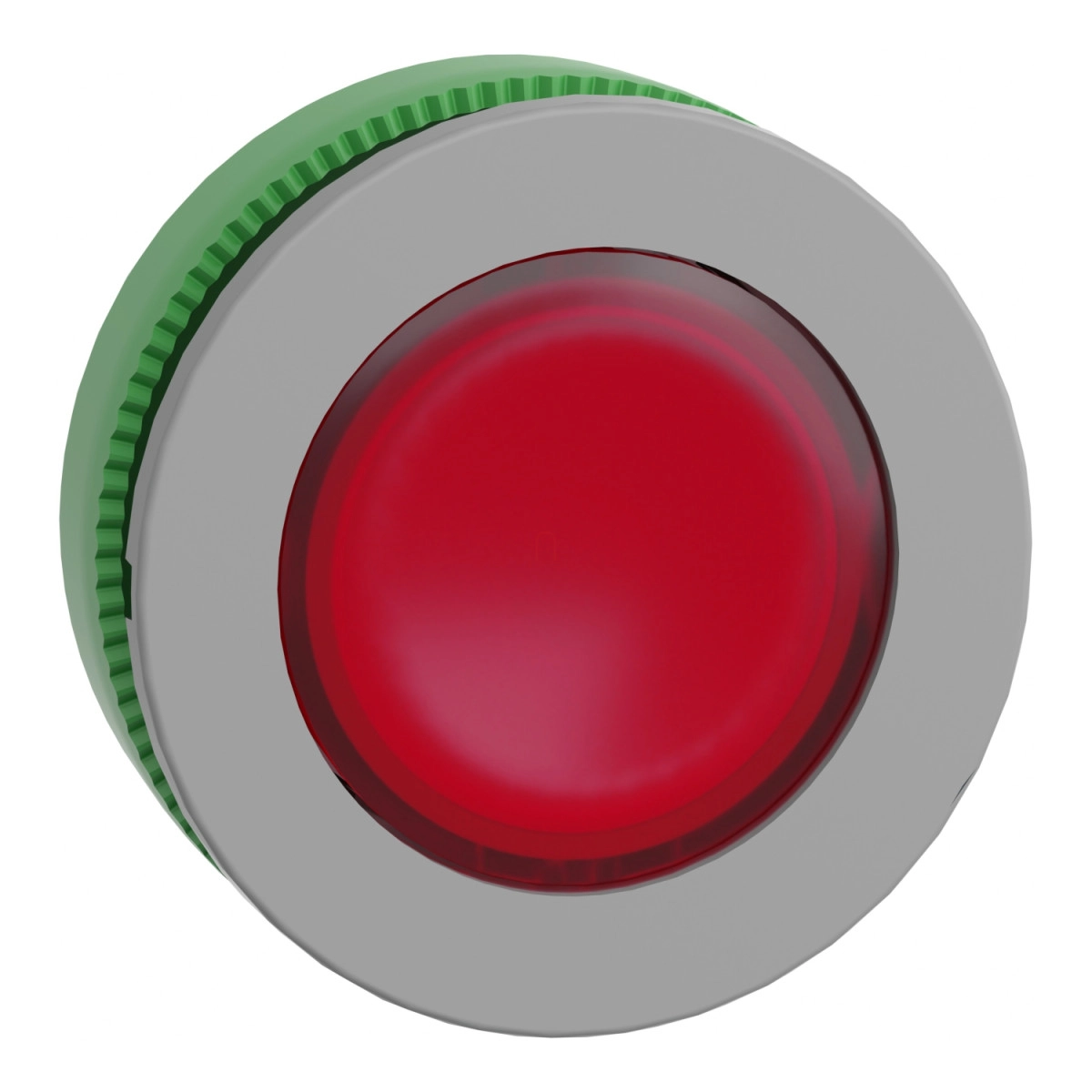

A ZB5FH043C0 modell egy elegáns, szürke műanyag peremmel rendelkező, piros színű, süllyesztett kialakítású nyomógomb fejet kínál, amely push-push működési elvvel rendelkezik, vagyis az első nyomásra bekapcsolt állapotba kerül, majd a második nyomásra kikapcsolt állapotba vált. A gomb felülete jelöletlen, így felhasználásától függően egyedileg feliratozható. A termék beépítési átmérője 30,5 mm, ami illeszkedik az ipari szabványokhoz, a kerek kialakítású jelzőegység fej pedig esztétikus megjelenést biztosít. A szürke perem és a piros nyomófelület kontrasztos színkombinációja jól láthatóvá teszi a kezelőszervet még rosszabb fényviszonyok között is.
A nyomógomb fej rendkívüli tartósságát bizonyítja az 500.000 ciklusos mechanikai élettartam, ami hosszú távú megbízható működést garantál akár intenzív használat mellett is. A termék többféle elektromos összeállításban használható, többek között a C11, C15, SF1 és C9 kódoknak megfelelően, maximum 3 érintkező blokkal frontoldali szerelés esetén. Ez a rugalmasság lehetővé teszi, hogy a felhasználók pontosan a saját alkalmazásukhoz igazítsák a konfigurációt. A ZB5FH043C0 egy alapegység, amelyet különböző érintkezőblokkok és LED egységek egészíthetnek ki a kívánt funkcionalitás elérése érdekében.
A termék kiemelkedő környezeti védelemmel rendelkezik, amit az IP66 és IP67 védettségi fokozat is bizonyít az IEC 60529 szabvány szerint. Ez azt jelenti, hogy teljesen porálló, valamint védett az erős vízsugár és az időszakos vízbe merítés ellen is. Emellett a 7000000 Pa nyomású magasnyomású mosóval szemben is ellenálló 55°C-on, 0,1 m távolságból. Az IK03 ütésállóság további védelmet biztosít a mechanikai behatásokkal szemben. A működési és tárolási hőmérséklet-tartománya rendkívül széles, -40°C és +70°C között, így szélsőséges környezeti feltételek mellett is megbízhatóan üzemel. A terméket számos nemzetközi szabványnak való megfelelőség jellemzi, többek között megfelel az UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14 és JIS C8201-1 előírásoknak. Rendelkezik UL és CSA tanúsítványokkal is, ami nemzetközi felhasználhatóságát támasztja alá.
Harmony XB5 ZB5FH043C0 műszaki adatok
Főbb jellemzők
Termékkategória: Harmony XB5
Terméktípus: Fej megvilágítható nyomógombhoz
Rövid terméknév: ZB5F
Kompatibilitás: Univerzális LED
Perem anyaga: Műanyag, szürke színre galvanizált
Szerelési átmérő: 30,5 mm
Fej típusa: Süllyesztett beépítésű
Jelzőegység fej alakja: Kerek
Működtetés típusa: push-push (nyomó-nyomó)
Működtető profilja: Piros, süllyesztett, jelöletlen
Kiegészítő adatok
CAD méretek (szélesség): 37 mm
CAD méretek (magasság): 37 mm
CAD méretek (mélység): 30 mm
Mechanikai élettartam: 500000 ciklus
Elektromos összeállítási kód: C11, C15, SF1, C9 különböző érintkezőkonfigurációkhoz
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 és IP67 az IEC 60529 szerint
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: UL listed, CSA
Mechanikai ellenállás
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás szerint az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás szerint az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) minden tengelyen 1000 ütésre az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f = 10...500 Hz) az IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f = 2...10 Hz) az IEC 60068-2-6 szerint
Műszaki rajzok és csatlakoztatás
Befogási vastagság: 1-6 mm / 0,04-0,24 hüvelyk
Panel kivágás ajánlott mérete: Ø30,75 mm ajánlott (Ø30,5 +0,5/-0 mm)
Csatlakoztatás: Csavaros kapocslécekkel, bedugaszolható csatlakozókkal vagy Faston csatlakozókkal
