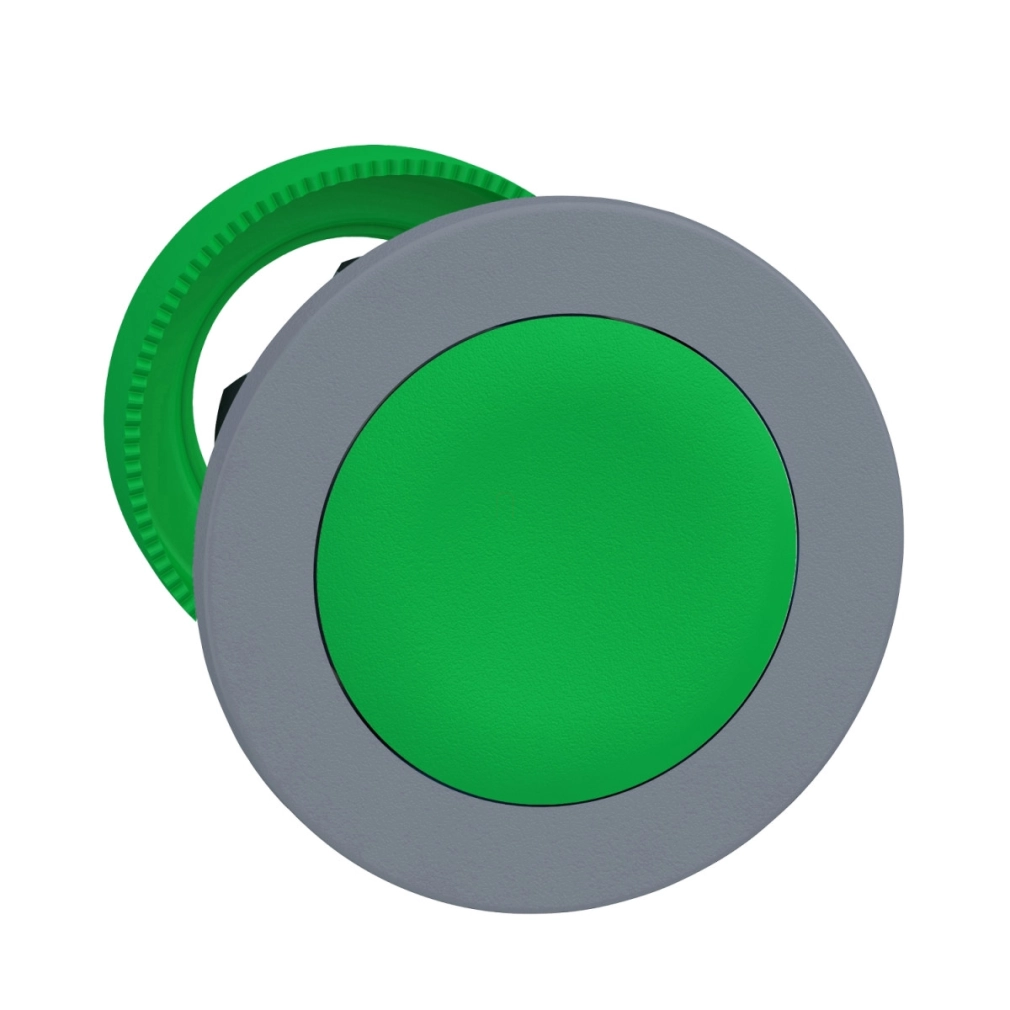

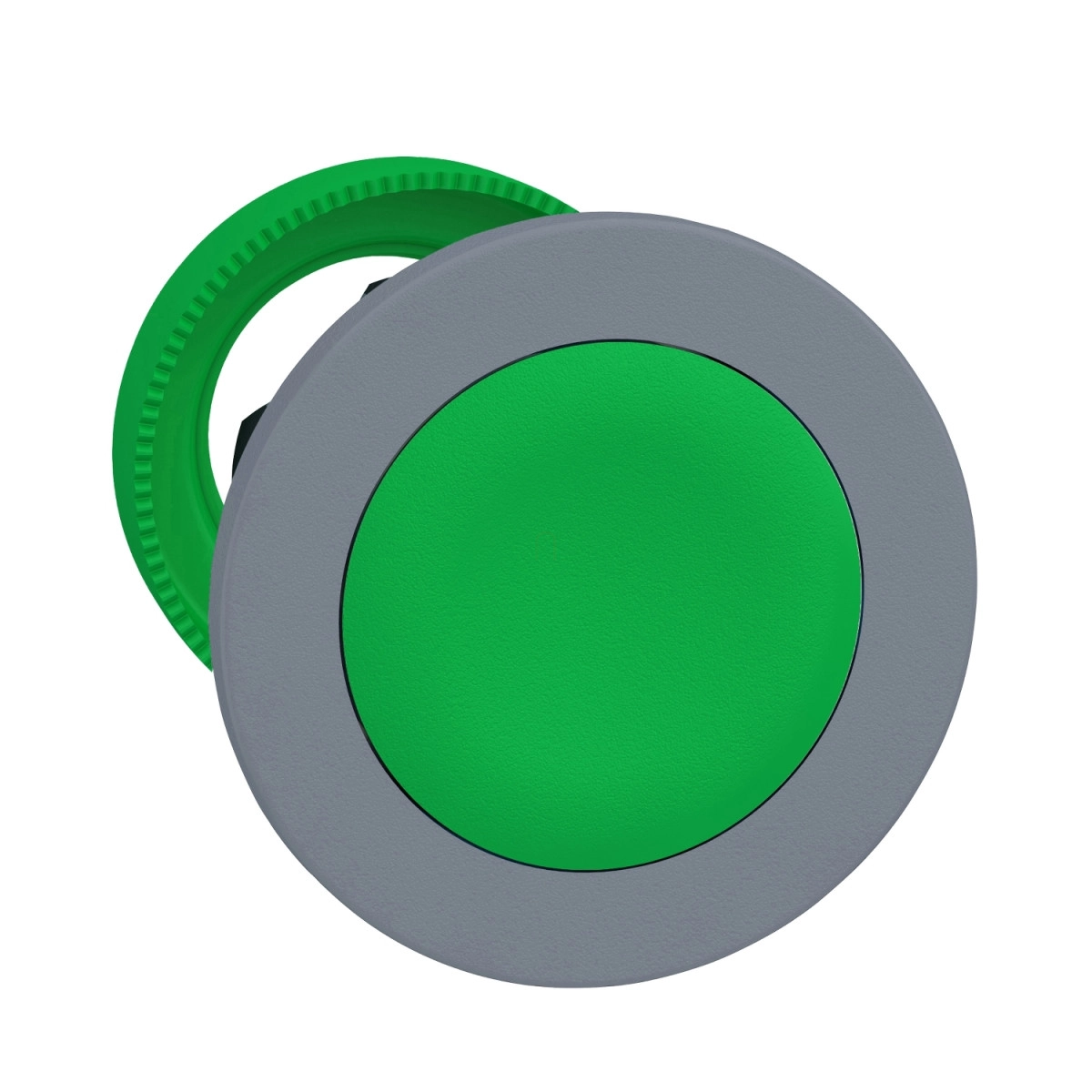

A Schneider Electric Harmony XB5 termékcsalád ZB5FH03C0 cikkszámú terméke egy kiváló minőségű, panelbe süllyesztett műanyag nyomógomb fej, amely a modern ipari környezetek megbízható vezérlőelemeként szolgál. Ez a kompakt kialakítású, zöld színű, nyomó-nyomó működésű kezelőszerv ideális választás különböző ipari alkalmazásokhoz, ahol a könnyű kezelhetőség és a hosszú élettartam elsődleges szempont.
A Harmony XB5 sorozat részeként ez a ZB5FH03C0 nyomógomb fej különösen megnyerő a 30,5 mm-es szabványos szerelési átmérőjével, amely megkönnyíti a beépítést a meglévő rendszerekbe. A termék szürke színű műanyag kerettel (peremmel) rendelkezik, amely esztétikus megjelenést biztosít, míg a zöld, jelöletlen, süllyesztett nyomófelület ergonomikus használatot tesz lehetővé. A push-push működési elv révén a gomb az első megnyomáskor rögzített állapotban marad, majd a második megnyomáskor oldja a rögzítést, így ideális választás olyan alkalmazásokhoz, ahol a ki-be kapcsolási funkció szükséges.
A ZB5FH03C0 nyomógomb fejhez különböző elektromos összeállítások tartozhatnak, többféle kódnak megfelelően (C11, C15, SF1, C9), amelyek lehetővé teszik akár 3 érintkező használatát is egyedi blokkokkal történő elülső rögzítés esetén. Ez a sokoldalúság széles körű felhasználási lehetőségeket kínál az ipari vezérlőrendszerekben. A nyomógomb fej kompatibilis a ZBYF..., ZBZF32, ZBZF33 és ZB5AZ termékekkel, így könnyen integrálható a meglévő Schneider Electric rendszerekbe.
A ZB5FH03C0 kiemelkedő műszaki paraméterekkel büszkélkedhet: IP66 és IP67 védettségi szint az IEC 60529 szabvány szerint, ami kiváló védelmet biztosít por és víz ellen, valamint magas nyomású mosással szemben is ellenáll (7000000 Pa 55 °C-on, 0,1 m távolságból). A termék -40...+70 °C közötti működési és tárolási hőmérséklet-tartománnyal rendelkezik, ami rendkívül szélsőséges környezetekben is megbízható teljesítményt garantál. Az IK03 ütésállósági fokozat további védelmet nyújt a mechanikai behatásokkal szemben. A nyomógomb fej mechanikai élettartama 500000 működési ciklus, ami hosszú távú, megbízható működést biztosít ipari környezetben is. A termék megfelel számos nemzetközi szabványnak (UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1) és rendelkezik UL és CSA tanúsítványokkal is, ami biztosítja a globális alkalmazhatóságát. Méreteit tekintve 37 mm széles, 37 mm magas és 30 mm mély, ami kompakt beépítést tesz lehetővé különböző vezérlőpanelekbe és kapcsolószekrényekbe.
Schneider Electric Harmony XB5 - ZB5FH03C0 műszaki adatok
Általános jellemzők
Terméktípus: Nem világító nyomógombhoz való fej
Termékcsalád: Harmony XB5
Rövid terméknév: ZB5F
Termék kompatibilitás: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Működtető típusa: nyomó-nyomó
Működtető profilja: Zöld süllyesztett, jelöletlen
Fizikai jellemzők
Perem anyaga: Szürke színű műanyag
Szerelési átmérő: 30,5 mm
Fejkialakítás: Beépített-süllyesztett
Jelzőegység fej alakja: Kerek
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 30 mm
Befogási vastagság: 1 - 6 mm
Teljesítmény
Mechanikai élettartam: 500000 ciklus
Elektromos összetételi kód: C11 max. 3 érintkező esetén egyedi blokkokkal elölről szerelve
C15 max. 1 érintkező esetén egyedi blokkokkal elölről szerelve
SF1 max. 3 érintkező esetén egyedi blokkokkal elölről szerelve
C9 max. 3 érintkező esetén egyedi blokkokkal elölről szerelve
Környezeti feltételek
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40...70 °C
Környezeti hőmérséklet működéskor: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IK védettségi fokozat: IK03 az IEC 50102 szerint
Magasnyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: UL listed, CSA
Mechanikai ellenállás
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) tengelyenként 1000 ütés az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint
