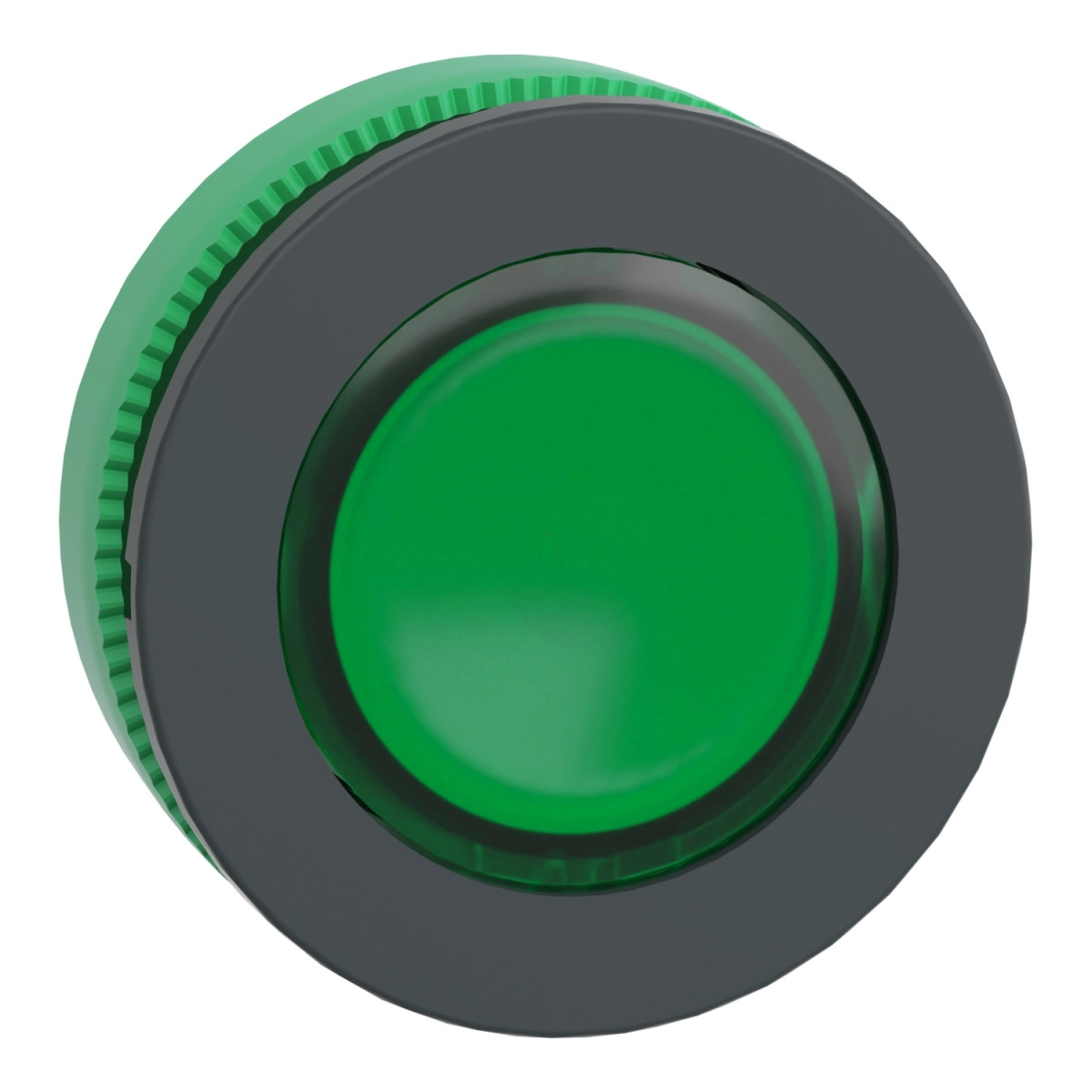

A Schneider Electric Harmony XB5 sorozatába tartozó ZB5FH033 egy magas minőségű, zöld színű, világítható nyomógomb fej, amely kifejezetten ipari környezetben történő használatra lett tervezve. Ez a termék a Harmony XB5 termékcsalád része, amely a megbízhatóságáról és tartósságáról ismert a vezérlőegységek piacán.
A ZB5FH033 egy beépíthető, süllyesztett kialakítású nyomógomb fej, amely 30,5 mm-es rögzítő átmérővel rendelkezik, így kompatibilis a legtöbb szabványos vezérlőpanellel. A sötétszürke műanyag keret és a zöld, jelöletlen nyomógomb felület letisztult, professzionális megjelenést biztosít. A nyomógomb működtetési módja push-push típusú, ami azt jelenti, hogy az első megnyomásra benyomott állapotban marad, majd a második megnyomásra kiugrik. Ez a funkció különösen hasznos olyan alkalmazásokban, ahol be-ki kapcsolást vagy egymást követő állapotok közötti váltást kell megvalósítani.
A termék Universal LED blokkokkal kompatibilis, ami nagyfokú rugalmasságot biztosít a világítás kialakításában. A CAD méretek szerint a termék szélessége és magassága egyaránt 37 mm, mélysége pedig 30 mm. A nyomógomb fej rendkívüli mechanikai tartóssággal rendelkezik, élettartama során akár 500 000 működési ciklust is kibír, ami kiváló választássá teszi nagy igénybevételű ipari környezetben.
A ZB5FH033 nyomógomb különböző elektromos összeállításokkal használható: C11 kóddal (max. 3 érintkező egy blokkban elől szerelve), C15 kóddal (max. 1 érintkező egy blokkban elől szerelve), SF1 kóddal (max. 3 érintkező egy blokkban elől szerelve), és C9 kóddal (max. 3 érintkező egy blokkban elől szerelve). Ez a sokoldalúság lehetővé teszi, hogy a terméket különböző vezérlési feladatokhoz adaptálják.
A termék kiváló környezeti ellenállással rendelkezik: -40°C és +70°C közötti működési és tárolási hőmérséklet tartományt támogat, többféle IP védettségi fokozattal (IP66, IP67, IP69, IP69K) rendelkezik az IEC 60529 és ISO 20653 szabványok szerint. Emellett megfelel az UL 50 E szabvány Type 13, Type 12, Type 4 és Type 4X követelményeinek is. A termék ellenáll a nagy nyomású mosóberendezéseknek is (7000000 Pa nyomás 55°C-on, 0,1 méteres távolságból), ami ipari környezetben való tisztításnál jelent előnyt. Ütésállósága IK03 az IEC 50102 szabvány szerint.
A ZB5FH033 számos nemzetközi szabványnak felel meg, többek között: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1. Rendelkezik UL listázással és CSA tanúsítvánnyal is. A termék kiemelkedő rezgésállósággal bír: ellenáll 5 gn (f= 10...500 Hz) rezgésnek az IEC 60068-2-6 szerint, valamint 2 mm csúcstól csúcsig (f= 2...10 Hz) rezgésnek ugyanezen szabvány alapján. Ütésállósága ugyancsak figyelemre méltó: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint, valamint 25 gn (időtartam = 6 ms) 1000 ütés minden tengelyen az IEC 60068-2-27 szerint.
Schneider Electric Harmony XB5 - ZB5FH033 műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Világítható nyomógomb fej
Rövid terméknév: ZB5F
Kompatibilitás: Universal LED
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített süllyesztett
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: nyomó-nyomó
Működtető profilja: Zöld süllyesztett, jelöletlen
Kiegészítő információk
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 30 mm
Mechanikai élettartam: 500000 ciklus
Elektromos összeállítási kód: C11 max. 3 érintkezőhöz egy blokk használatával elülső szereléshez
C15 max. 1 érintkezőhöz egy blokk használatával elülső szereléshez
SF1 max. 3 érintkezőhöz egy blokk használatával elülső szereléshez
C9 max. 3 érintkezőhöz egy blokk használatával elülső szereléshez
Környezeti jellemzők
Védelmi kezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40…70 °C
Környezeti levegő hőmérséklet működéshez: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
Type 13 az UL 50 E szerint
Type 12 az UL 50 E szerint
Type 4 az UL 50 E szerint
Type 4X az UL 50 E szerint
Nagy nyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508
IEC 60947-5-4
IEC 60947-1
JIS C8201-5-1
IEC 60947-5-1
CSA C22.2 No 14
JIS C8201-1
Termék tanúsítványok: UL listázott
CSA
Rezgés- és ütésállóság
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) tengelyenként 1000 ütésre az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint
Beépítési és rögzítési információk
Szorítóvastagság: 1-6 mm / 0,04-0,24 hüvelyk
Panel kivágás átmérője: Ø30,75 mm javasolt (Ø30,5 0+0,5) / Ø1,21 hüvelyk javasolt (Ø1,20 hüvelyk 0+0,0196)
