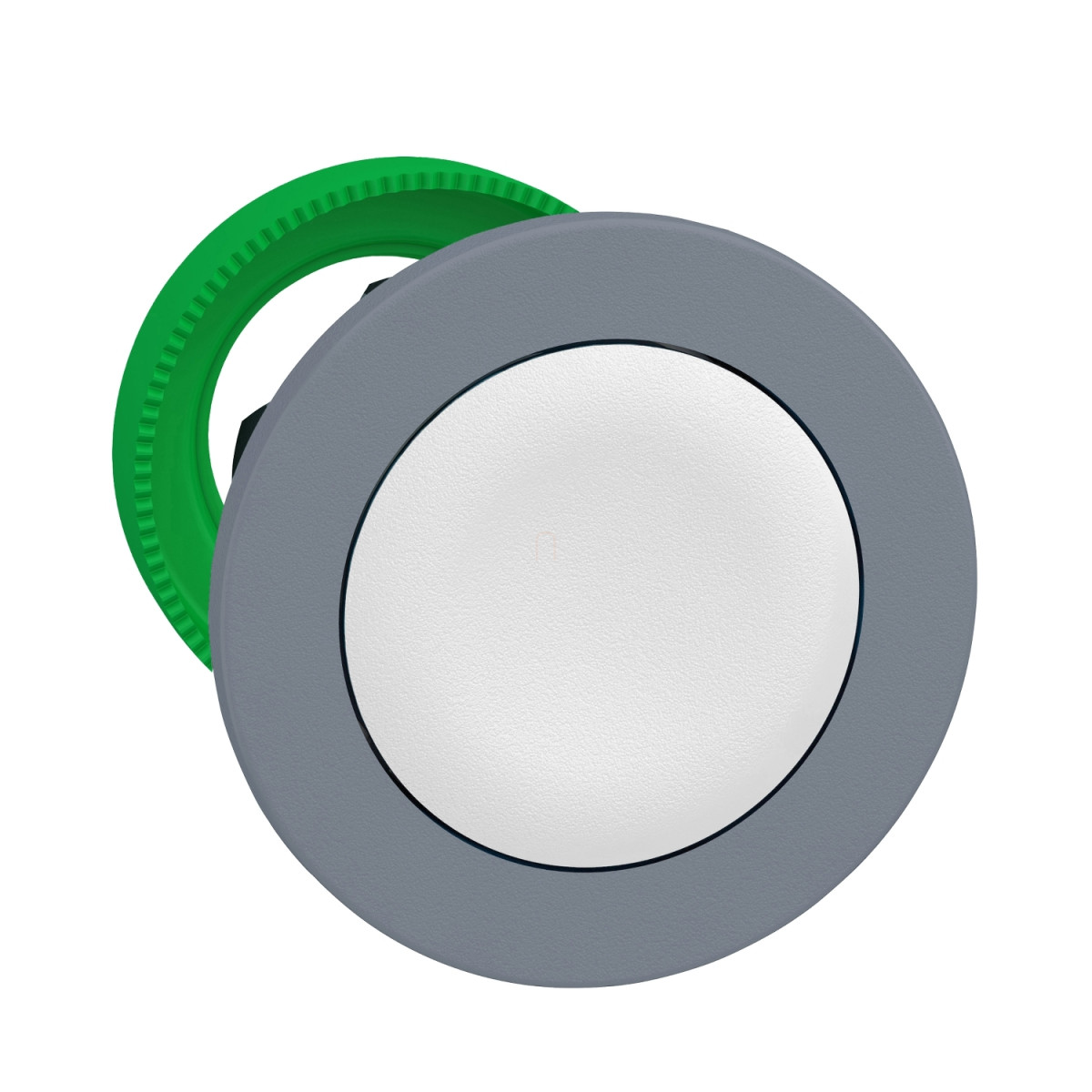

A Schneider Electric Harmony XB5 termékcsalád ZB5FH01C0 típusú, panelbe süllyesztett nyomógomb feje egy kifejezetten ipari környezetbe tervezett, professzionális vezérlőelem. Ez a fehér színű, szürke műanyag kerettel ellátott, nem világítható nyomógomb fej 30 mm átmérőjű szerelőnyílásba illeszthető, és a push-push működési elvnek köszönhetően különösen felhasználóbarát megoldást kínál az ipari vezérlőpanelek kialakításához.
A ZB5FH01C0 nyomógomb kiemelkedik tartósságával, amit az 500.000 ciklusos mechanikai élettartam biztosít. A kezelőszerv kör alakú, fehér, jelölés nélküli, süllyesztett kialakítású, amely ergonómiai szempontból előnyös a gépkezelők számára. A termék IP66 és IP67 védettségi besorolással rendelkezik az IEC 60529 szabvány szerint, ami kiváló por- és vízállóságot garantál. A nyomógomb ellenáll a nagynyomású mosóberendezéseknek is, akár 7.000.000 Pa nyomásig 55°C hőmérsékleten, 0,1 méter távolságból. Továbbá IK03 ütésállósági fokozattal rendelkezik az IEC 50102 szabvány szerint, ami megbízható működést tesz lehetővé még durva ipari körülmények között is.
A Harmony XB5 ZB5FH01C0 nyomógomb fej számos elektromos összeállításban használható: a C11, C15, SF1 és C9 kódoknak megfelelően különböző kontaktusblokk konfigurációkkal szerelhető. A termék kompatibilis többféle kiegészítővel, mint a ZBYF..., ZBZF32, ZBZF33 és ZB5AZ sorozatokkal. A rugalmas felhasználási lehetőségeknek köszönhetően egy, kettő vagy akár három érintkező is csatlakoztatható egyetlen blokkban, elősegítve a komplex vezérlési feladatok megvalósítását. A műszaki specifikációk között említésre méltó a széles, -40...+70°C közötti működési hőmérséklet-tartomány, ami szélsőséges környezeti feltételek mellett is megbízható teljesítményt biztosít.
A Schneider Electric ZB5FH01C0 nyomógomb kiváló rezgésállósággal is rendelkezik: 5 gn (f=10...500 Hz) illetve 2 mm csúcstól csúcsig (f=2...10 Hz) az IEC 60068-2-6 szabvány szerint. Ütésállósága pedig 30 gn (időtartam = 18 ms), 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén, valamint 25 gn (időtartam = 6 ms) 1000 ütés esetén minden tengelyen. A termék számos nemzetközi szabványnak megfelel, többek között az UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1 előírásainak, valamint UL listázott és CSA tanúsítvánnyal rendelkezik. Mindez tovább erősíti a ZB5FH01C0 nyomógomb pozícióját a nemzetközi piacon, és biztosítja a felhasználókat a termék megbízhatóságáról és minőségéről.
Schneider Electric Harmony XB5 - ZB5FH01C0 műszaki adatok
Alapinformációk
Termékcsalád: Harmony XB5
Terméktípus: Nem világítható nyomógomb fej
Rövidített eszköznév: ZB5F
Termék kompatibilitás: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Fizikai jellemzők
Perem anyaga: Műanyag, szürke színű bevonattal
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített-süllyesztett
Egységek száma: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Push-push (nyomó-nyomó)
Működtető profil: Fehér süllyesztett, jelölés nélküli
Méretek
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 30 mm
Befogási vastagság: 1-6 mm / 0,04-0,24 in
Mechanikai jellemzők
Mechanikai élettartam: 500000 ciklus
Elektromos összeállítás
Elektromos összeállítás kód: C11 <3 érintkezőhöz előoldali szerelésű szimpla blokkokat használva
C15 <1 érintkezőhöz előoldali szerelésű szimpla blokkokat használva
SF1 <3 érintkezőhöz előoldali szerelésű szimpla blokkokat használva
C9 <3 érintkezőhöz előoldali szerelésű szimpla blokkokat használva
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40…70 °C
Környezeti hőmérséklet működés közben: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67 az IEC 60529 szerint
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: UL listázott, CSA
Mechanikai ellenállás
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) tengelyenként 1000 ütésre az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 10…500 Hz) az IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2…10 Hz) az IEC 60068-2-6 szerint
