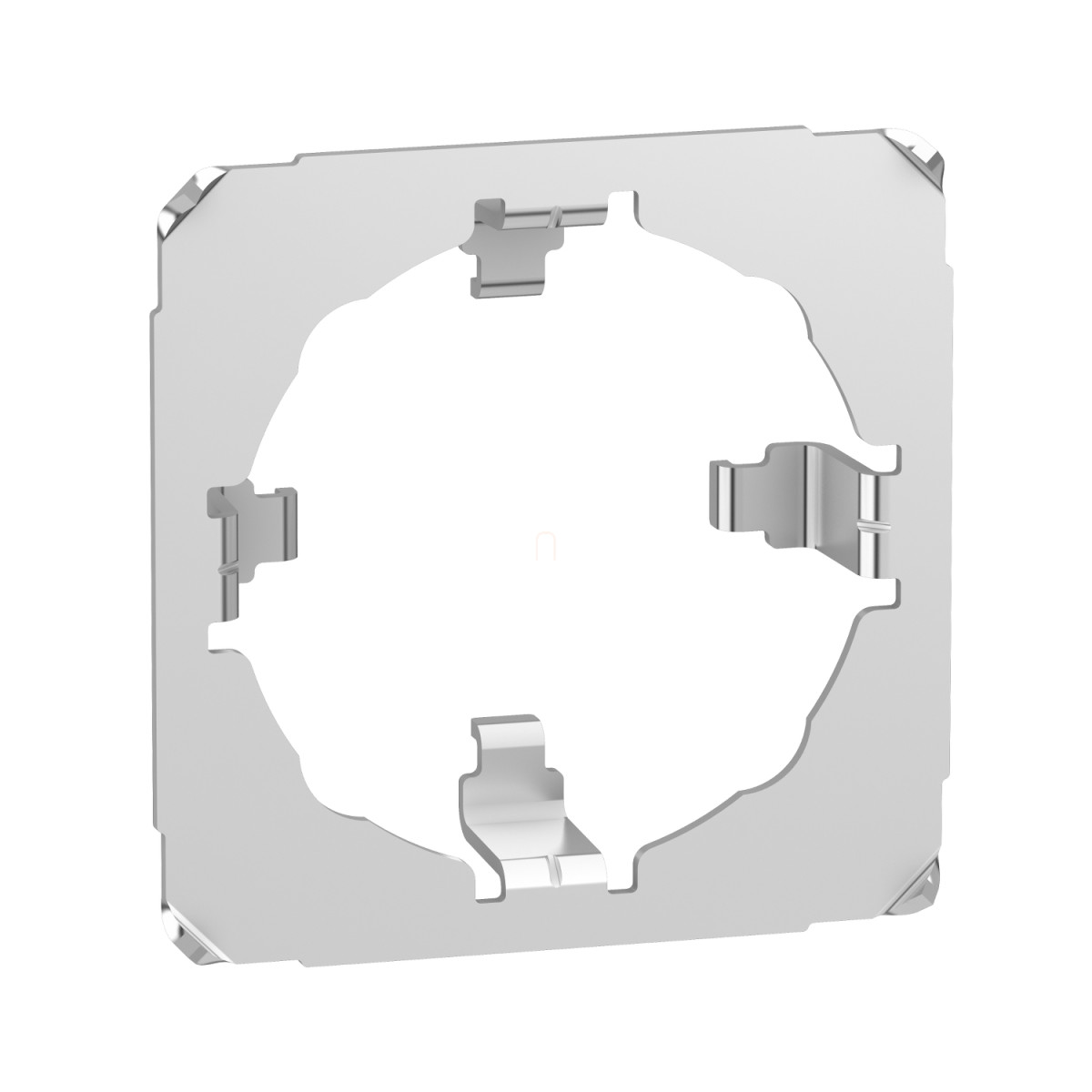

A Schneider Electric Harmony XB5 sorozatához tartozó ZB5FAZ902 cikkszámú forgásgátló lemez egy professzionális, ipari célokra tervezett szerelvény, amely kifejezetten süllyesztett fejű kapcsolókhoz készült. Ez a kiegészítő elem biztosítja a nyomógombok, választókapcsolók és jelzőlámpák stabil, elfordulás-mentes rögzítését, ami különösen fontos olyan ipari környezetben, ahol a berendezések folyamatos, intenzív használatnak vannak kitéve.
A ZB5FAZ902 forgásgátló lemez fém kivitelben készül, ami garantálja a hosszú élettartamot és ellenállóképességet még a legkeményebb ipari körülmények között is. Kompatibilis a ZB5FD, ZB5FG, ZB5FJ és ZB5FK választókapcsolókkal, így a Harmony XB5 termékcsalád számos elemével együtt alkalmazható. A forgásgátló lemez feladata, hogy meggátolja a kapcsolók véletlen elfordulását a panelen, ezáltal növelve a kapcsolási művelet pontosságát és a berendezés üzembiztonságát.
A termék telepítéséhez szükséges panel kivágási útmutató pontos információt nyújt a megfelelő beépítéshez. Az ajánlott kivágási méret Ø30,75 mm (Ø30,5 mm +0,5/0 tűréssel), ami hüvelykben kifejezve Ø1,21 inch (Ø1,20 inch +0,019/0 tűréssel). A forgásgátló lemez típus 4, típus 4X, típus 12 és típus 13 sík felületeken használható, ami széleskörű alkalmazhatóságot biztosít különböző ipari környezetekben. A termék műszaki rajzai és méretdiagramjai pontos útmutatást adnak a szereléshez és a helyigény tervezéséhez, segítve ezzel a kivitelezési munkálatokat.
A ZB5FAZ902 forgásgátló lemezeket 10 darabos kiszerelésben forgalmazzák, ami ideális választás nagyobb projektek esetén, ahol több kapcsoló beépítésére van szükség. Ipari gépekhez és berendezésekhez ajánlott, ahol a biztonságos és megbízható működés elsődleges fontosságú. A Schneider Electric minőségi termékeként ez a forgásgátló lemez tökéletesen illeszkedik a cég megbízható ipari automatizálási megoldásainak kínálatába.
Schneider Electric Harmony XB5 - ZB5FAZ902 - panelbe süllyesztett műanyag nyomógomb Ø30 forgásgátló lemez műszaki adatok
Főbb tulajdonságok
Termékcsalád: Harmony XB5
Tartozék kategória: Rögzítő és szerelő tartozék
Kompatibilis termékek: ZB5FD, ZB5FG, ZB5FJ, ZB5FK
Tartozék rendeltetése: Választókapcsolókhoz
Kiegészítő információk
Szín: Fém
Alkalmazási terület: Ipari gépek
Mennyiség készletben: 10 darabos készlet
Szerelési útmutató
Panel kivágás nyomógombokhoz, kapcsolókhoz és jelzőfényekhez:
Sík felületű típus 4, típus 4X, típus 12 és típus 13 felületekhez
Ajánlott Ø30,75 mm (Ø30,5 mm +0,5/0) / Ajánlott Ø1,21 hüvelyk (Ø1,20 hüvelyk +0,019/0)
Méretek
A műszaki rajzon látható méretek szerint: XB5F és ZB5F sorozatoknál X = 40 mm / 1,57 hüvelyk, illetve X = 50 mm / 1,97 hüvelyk
