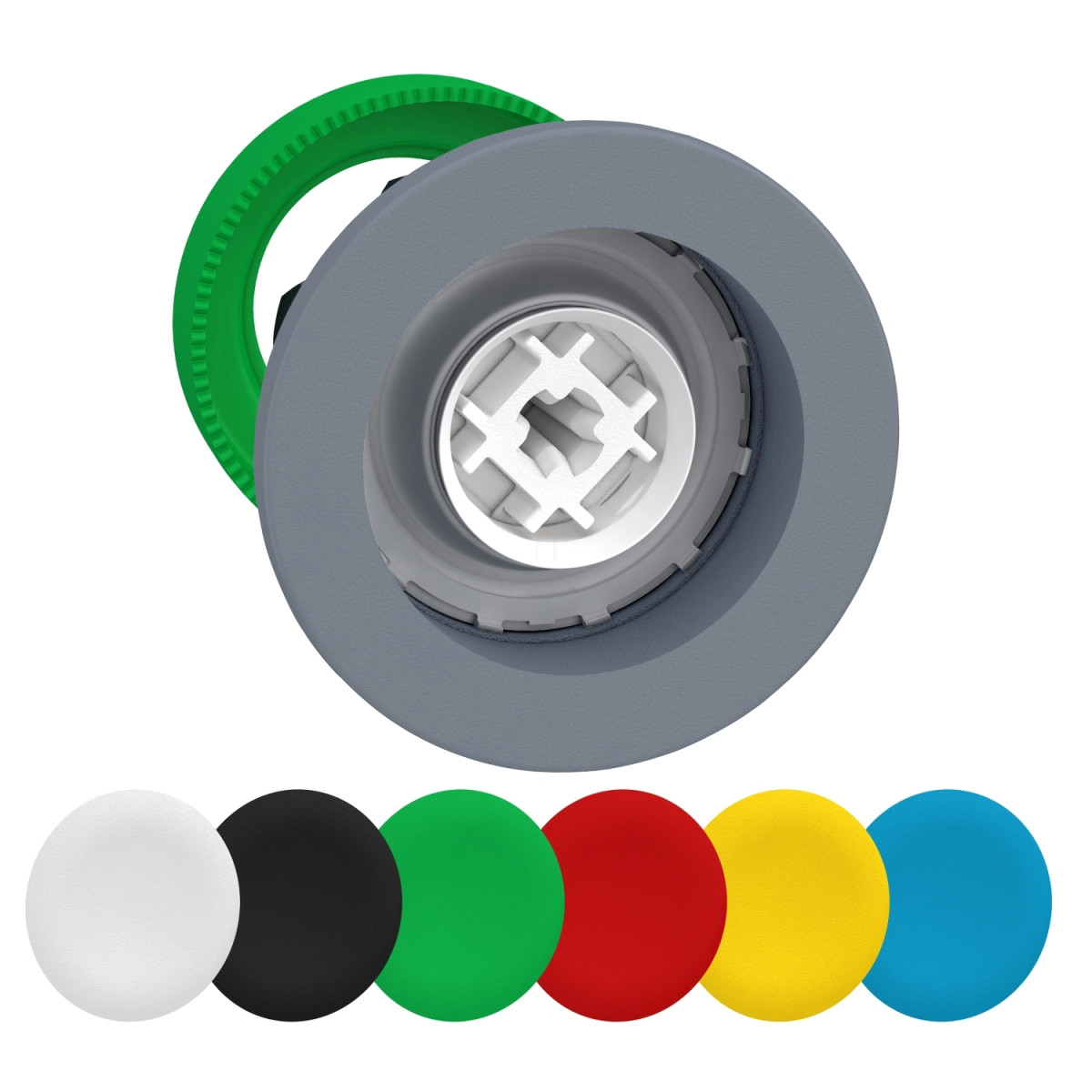

A Schneider Electric Harmony XB5 sorozatának ZB5FA9C0 típusú nyomógomb feje ipari vezérlőpanelek és kezelőfelületek kialakításához tervezett prémium minőségű komponens. Ez a nem világító nyomógomb fej 30 mm-es rögzítési átmérővel rendelkezik, ami az ipari szabványoknak tökéletesen megfelel, és egyszerű szerelhetőséget biztosít a legtöbb vezérlőpanelbe.
A ZB5FA9C0 modell különlegessége a rugós visszatérésű működés, amely biztosítja, hogy a gomb minden megnyomás után automatikusan visszatérjen alaphelyzetbe. A termék jelöletlen alapkivitelben érkezik, azonban a szett tartalmaz 6 különböző színű cserélhető műanyag sapkát, amelyek segítségével testreszabhatod a vezérlőpanelt a különböző funkciók jelölésére vagy vállalati színséma kialakítására. A szürke műanyag perem elegáns, időtálló megjelenést kölcsönöz a nyomógombnak, miközben tökéletesen illeszkedik az ipari környezetbe.
A termék kiemelkedően magas mechanikai élettartammal rendelkezik, akár 10 millió kapcsolási ciklust is kibír meghibásodás nélkül, ami hosszú távú, megbízható működést biztosít a legigényesebb ipari alkalmazásokban is. A Schneider Electric ZB5FA9C0 nyomógomb fej IP66 és IP67 védettségi szinttel rendelkezik az IEC 60529 szabvány szerint, ami tökéletes védelmet nyújt por és víz behatolása ellen. Emellett ellenáll a nagynyomású mosásnak is, akár 7000000 Pa nyomásig 55 °C-on, 0,1 méteres távolságból. Az IK03 besorolás további mechanikai védelmet biztosít külső behatásokkal szemben.
A ZB5FA9C0 nyomógomb fej rendkívül sokoldalúan felhasználható. Többféle elektromos összeállításban alkalmazható: a C1 kód legfeljebb 9 érintkezőt jelent egyes blokkok használatával elölről szerelve, a C2 kód legfeljebb 9 érintkezőt egyes és kettős blokkok használatával elölről szerelve, a C11 kód legfeljebb 3 érintkezőt egyes blokkok használatával elölről szerelve, míg a C15 kód legfeljebb 1 érintkezőt jelent egyes blokkok használatával elölről szerelve, valamint az SF1 kód legfeljebb 3 érintkezőt jelent egyes blokkok használatával elölről szerelve. Kompatibilis a ZBYF..., ZBZF32, ZBZF33 és ZB5AZ sorozatú kiegészítőkkel, ami tovább növeli a felhasználási lehetőségeket.
Schneider Electric Harmony XB5 - ZB5FA9C0 - panelbe süllyesztett műanyag nyomógomb fej, Ø30, visszatérő, 6 eltérű színű tető, szürke perem műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB5
Termék kompatibilitás: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Perem anyaga: Szürke színű műanyag
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített-süllyesztett
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profilja: 6 színű választék süllyesztett, jelöletlen
Működtető kiegészítő információk: 6 színű sapka készlettel
Kiegészítő adatok
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 30 mm
Mechanikai élettartam: 10000000 ciklus
Elektromos összetétel kód: C1 legfeljebb 9 érintkezőhöz egyes blokkok használatával elölről szerelve
C2 legfeljebb 9 érintkezőhöz egyes és kettős blokkok használatával elölről szerelve
C11 legfeljebb 3 érintkezőhöz egyes blokkok használatával elölről szerelve
C15 legfeljebb 1 érintkezőhöz egyes blokkok használatával elölről szerelve
SF1 legfeljebb 3 érintkezőhöz egyes blokkok használatával elölről szerelve
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő tárolási hőmérséklete: -40…70 °C
Környezeti levegő üzemi hőmérséklete: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-1, UL 508, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Mechanikai ellenállás
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszhullám gyorsuláshoz az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinuszhullám gyorsuláshoz az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) 1000 ütéshez minden tengelyen az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 10…500 Hz) az IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2…10 Hz) az IEC 60068-2-6 szerint
Szerelési jellemzők
Befogási vastagság: 1-6 mm / 0,04-0,24 in.
Panel kivágás nyomógombokhoz, kapcsolókhoz és jelzőlámpákhoz (Kész furatok, szerelésre kész)
