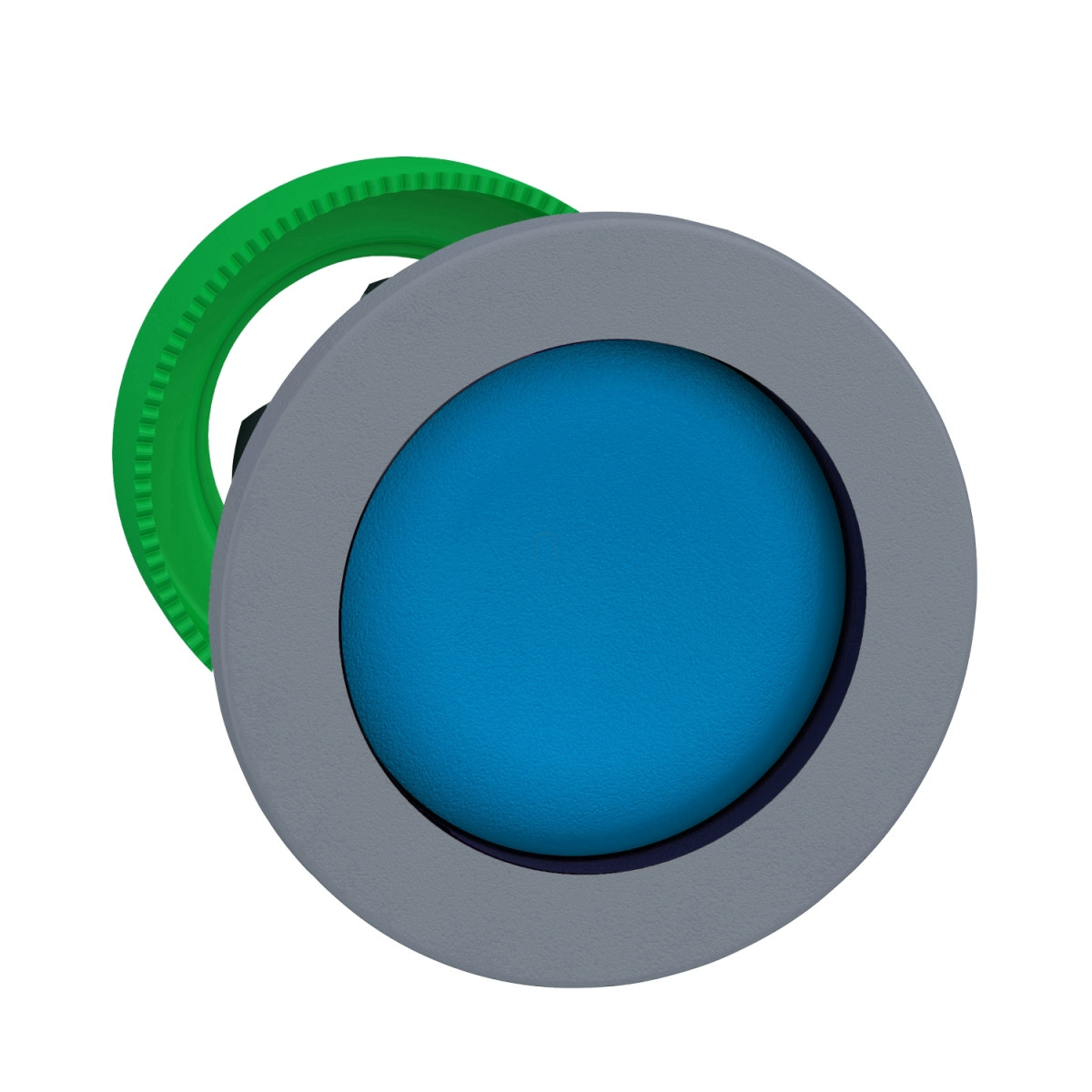

A Schneider Electric Harmony XB5 termékcsalád ZB5FA6C0 cikkszámú nyomógomb feje egy kiváló minőségű, ipari alkalmazásokra tervezett vezérlőeszköz, amely megbízhatóságával és tartósságával tűnik ki a versenytársak közül. Ez a kék színű, szürke peremmel ellátott, műanyag kivitelű nyomógomb fej ideális választás olyan környezetben, ahol gyakori a kezelői interakció és fontos a hosszú élettartam.
A ZB5FA6C0 nyomógomb fej 30,5 mm átmérőjű furatba szerelhető, panelbe süllyesztett kivitelű (built-in-flush) kialakítással rendelkezik. A kék, jelöletlen nyomógomb rugós visszatérítésű működéssel van ellátva, ami biztosítja, hogy a gomb minden megnyomás után automatikusan visszaálljon alaphelyzetbe. A termék kimagasló mechanikai tartóssággal büszkélkedhet, hiszen 10 millió kapcsolási ciklust képes teljesíteni, ami különösen fontos a gyakran használt kezelőfelületeken. Kompatibilis a ZBYF, ZBZF32, ZBZF33 és ZB5AZ típusú kiegészítőkkel, így rugalmasan bővíthető és különböző alkalmazási igényekhez alakítható.
A ZB5FA6C0 nyomógomb fej műszaki paraméterei lenyűgözőek: IP66 és IP67 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, ami kiváló por- és vízvédelmet biztosít. Különleges tulajdonsága, hogy ellenáll a nagynyomású mosásnak is, akár 7000000 Pa nyomásig 55 °C-on, 0,1 m távolságból. Ütésállósága IK03 az IEC 50102 szabvány szerint. A termék rendkívül széles hőmérsékleti tartományban használható, -40 és +70 °C között mind üzemi, mind tárolási körülmények között. Méretei kompaktak: 37 mm széles, 37 mm magas, mélysége pedig 30 mm. Többféle elektromos összeállításban használható, a különböző kódoknak (C1, C2, C11, C15, SF1) megfelelően, rugalmas bekötési lehetőségeket kínálva a különböző alkalmazásokhoz.
A termék nemzetközileg elismert tanúsítványokkal rendelkezik, többek között CSA, DNV, BV, LROS (Lloyds register of shipping) és UL listázással. Megfelel számos nemzetközi szabványnak, beleértve az IEC 60947-5-1, IEC 60947-5-4, IEC 60947-1, CSA C22.2 No 14, UL 508, valamint a japán JIS C8201-5-1 és JIS C8201-1 előírásokat is. Rezgés- és ütésállósága kiemelkedő, amit a különböző szabványok szerinti tesztek is igazolnak: ellenáll 30 gn és 50 gn félszinuszos gyorsulásnak különböző időtartamokig, valamint 1000 ütésnek minden tengely mentén 25 gn gyorsulással. A ZB5FA6C0 nyomógomb fej a Schneider Electric Harmony XB5 sorozat részeként tökéletes választás ipari vezérlőpanelekbe, gépekbe és berendezésekbe, ahol a hosszú élettartam, a megbízhatóság és a kiváló minőség alapvető követelmény.
Schneider Electric Harmony XB5 - ZB5FA6C0 - panelbe süllyesztett műanyag nyomógomb fej, Ø30, visszatérő, kék, szürke perem műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Termék vagy komponens típus: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB5
Kompatibilitás: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Keret anyaga: Szürke színre galvanizált műanyag
Szerelési átmérő: 30,5 mm
Fej típus: Panelbe süllyesztett
Eladás oszthatatlan mennyiségenként: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérítésű
Működtető profilja: Kék, süllyesztett, jelöletlen
Kiegészítő információk
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 30 mm
Mechanikai élettartam: 10000000 ciklus
Elektromos összeállítási kód: C1 <9 érintkezőhöz, egyszeres blokkok használatával elölről szerelve
C2 <9 érintkezőhöz, egyszeres és dupla blokkok használatával elölről szerelve
C11 <3 érintkezőhöz, egyszeres blokkok használatával elölről szerelve
C15 <1 érintkezőhöz, egyszeres blokkok használatával elölről szerelve
SF1 <3 érintkezőhöz, egyszeres blokkok használatával elölről szerelve
Eszköz bemutatása: Alapelem
Környezet
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40...70 °C
Környezeti levegő hőmérséklet működéshez: -40...70 °C
Túlfeszültségi kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-1, CSA C22.2 No 14, UL 508, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listázott
Mechanikai ellenállás
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) 1000 ütés minden tengely mentén az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint
Szerelési és távolsági adatok
Befogási vastagság: 1-től 6 mm-ig / 0,04-től 0,24 in-ig
Panel kivágás nyomógombokhoz, kapcsolókhoz és jelzőlámpákhoz (kész furatok, szerelésre kész): Ajánlott átmérő 30,75 mm
