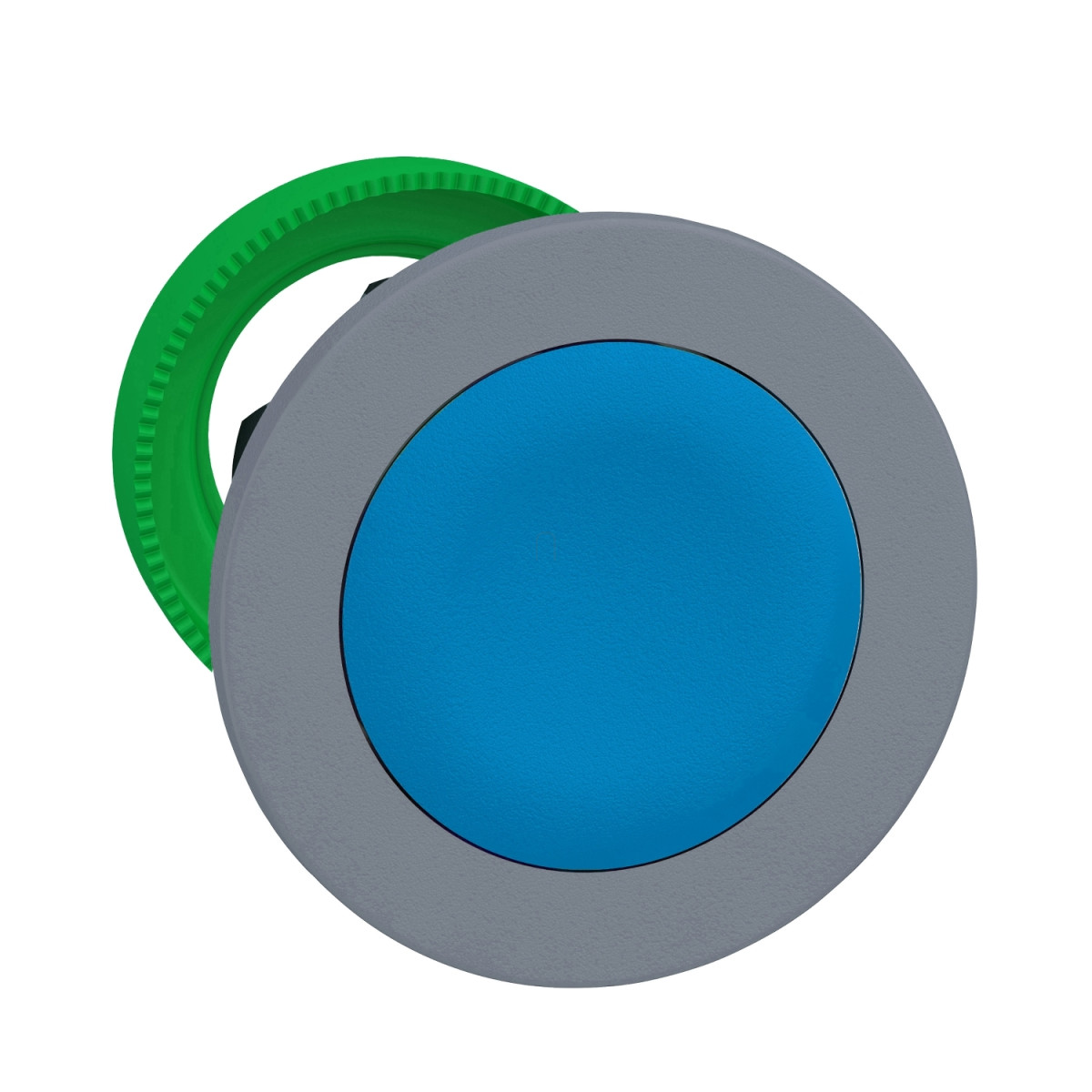

A Schneider Electric Harmony XB5 termékcsaládhoz tartozó ZB5FA66C0 típusú panelbe süllyesztett műanyag nyomógomb fej kiváló minőségű ipari vezérlő elem, amely megbízhatóan szolgálja a különböző automatizált rendszerek kezelőfelületeit. Ez a kék színű, szürke peremmel ellátott, süllyesztett, jelöletlen nyomógomb különösen jól használható olyan környezetben, ahol a véletlen működtetés kockázatát csökkenteni kell. A 30 mm-es szabványos beépítési átmérőnek köszönhetően széles körben kompatibilis a legtöbb vezérlőpanellel és kapcsolószekrénnyel.
A ZB5FA66C0 nyomógomb rugós visszatérésű működéssel rendelkezik, ami biztosítja a gomb alapállapotba való automatikus visszaállását a nyomás megszüntetése után. A termék kialakítása során kiemelt figyelmet fordítottak a biztonságra, amit a magas védőgallér (High guard) is jelez, tovább növelve a véletlenszerű működtetés elleni védelmet. A műanyag anyagú, szürke színre galvanizált perem esztétikus megjelenést biztosít, miközben tartós és ellenálló a különböző ipari környezetekben jellemző igénybevételekkel szemben.
A ZB5FA66C0 nyomógomb fej kiemelkedő mechanikai és környezeti paraméterekkel rendelkezik. Az IP66 és IP67 védettség kiváló por- és vízállóságot biztosít, így a termék nedves, poros környezetben is megbízhatóan működik. A 7000000 Pa nyomású, 55°C-os magasnyomású mosóval szembeni ellenállás tovább bővíti a felhasználási lehetőségeket olyan helyeken, ahol rendszeres tisztítás szükséges. Az IK03 ütésállóság megfelelő védelmet nyújt a mechanikai behatásokkal szemben. A nyomógomb -40°C és +70°C közötti hőmérséklet-tartományban üzemeltethető, így szélsőséges környezeti viszonyok között is használható.
A Schneider Electric ZB5FA66C0 nyomógomb fej különösen impozáns műszaki adatokkal rendelkezik a megbízhatóság terén. A 10 millió kapcsolási ciklus mechanikai élettartam kimagasló értéknek számít ebben a termékkategóriában, ami hosszú távú, karbantartásmentes működést biztosít. A termék további kiemelkedő tulajdonsága a rezgésállóság (5 gn 10-500 Hz frekvenciatartományban az IEC 60068-2-6 szabvány szerint) és az ütésállóság (30 gn 18 ms időtartamú, 50 gn 11 ms időtartamú, valamint 25 gn 6 ms időtartamú, tengelyenként 1000 ütésre az IEC 60068-2-27 szabvány szerint). Számos nemzetközi szabványnak és tanúsítványnak felel meg, többek között CSA, DNV, BV, LROS (Lloyds register of shipping) és UL listázott. A termék kompatibilis a ZBYF, ZBZF32, ZBZF33 és ZB5AZ kiegészítőkkel, ami rugalmas konfigurációs lehetőségeket biztosít különböző alkalmazásokhoz.
Schneider Electric Harmony XB5 - ZB5FA66C0 műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB5
Termék kompatibilitás: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Perem anyaga: Szürke színűre galvanizált műanyag
Beépítési átmérő: 30,5 mm
Fej típusa: Beépített süllyesztett
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profilja: Kék süllyesztett, jelöletlen
Működtető kiegészítő információ: Magas védőgallér
Kiegészítő jellemzők
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 30 mm
Mechanikai élettartam: 10000000 ciklus
Elektromos összetétel kód: C1 (max. 9 érintkezőhöz egyes blokkok használatával előlapi rögzítésnél), C2 (max. 9 érintkezőhöz egyes és dupla blokkok használatával előlapi rögzítésnél), C11 (max. 3 érintkezőhöz egyes blokkok használatával előlapi rögzítésnél), C15 (max. 1 érintkezőhöz egyes blokkok használatával előlapi rögzítésnél), SF1 (max. 3 érintkezőhöz egyes blokkok használatával előlapi rögzítésnél)
Eszköz bemutatása: Alapelemként
Környezet
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Működési környezeti hőmérséklet: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67 az IEC 60529 szerint
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, UL 508, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listázott
Mechanikai jellemzők
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszhullámú gyorsulásra az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél szinuszhullámú gyorsulásra az IEC 60068-2-27 szerint, 25 gn (időtartam = 6 ms) tengelyenként 1000 ütésre az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 10…500 Hz) az IEC 60068-2-6 szerint, 2 mm csúcstól csúcsig (f= 2…10 Hz) az IEC 60068-2-6 szerint
Méretek és beépítés
Befogási vastagság: 1-6 mm / 0,04-0,24 in
Ajánlott panel furatátmérő: Ø30,75 mm (Ø30,5 +0,5/-0 mm)
