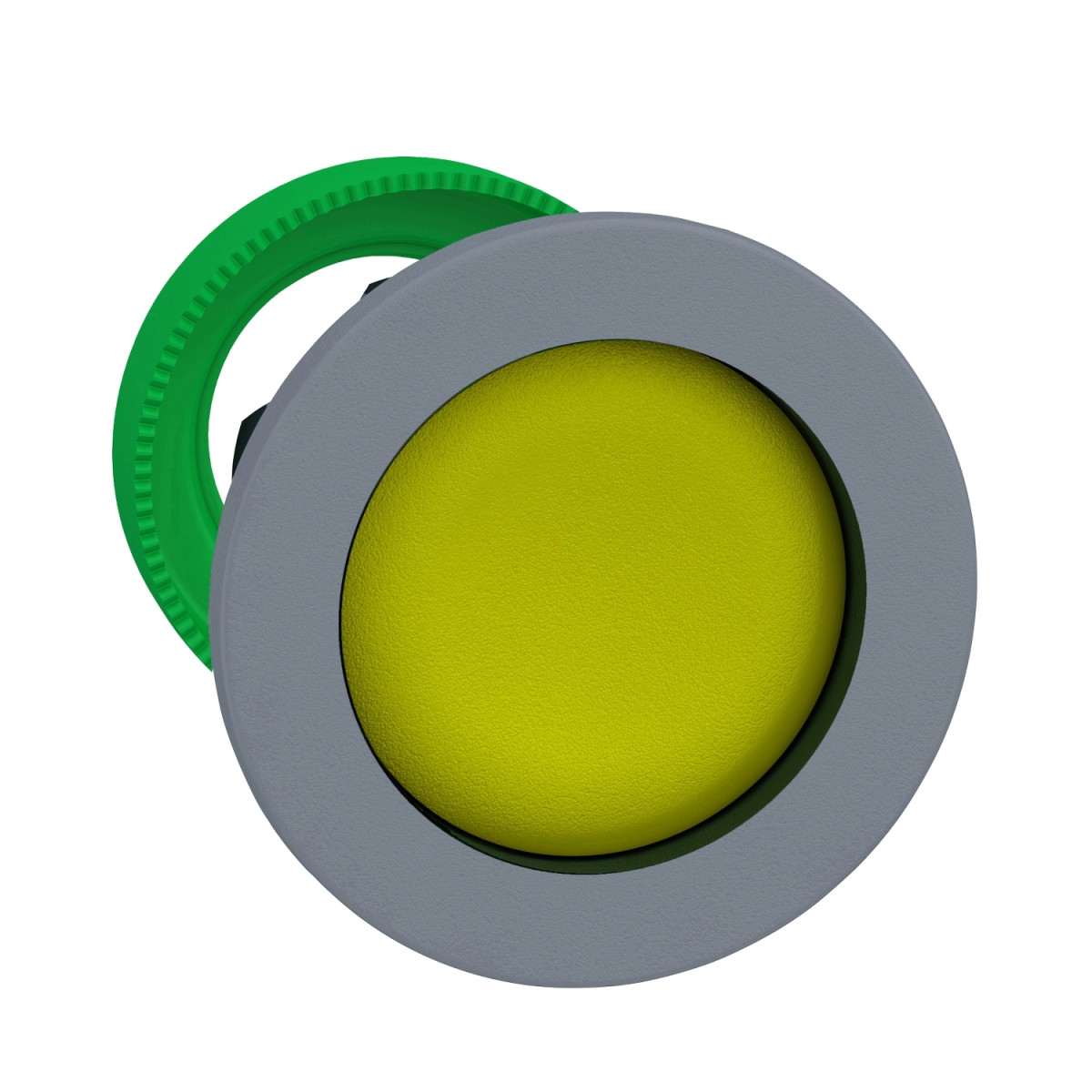

A Schneider Electric Harmony XB5 sorozatú ZB5FA5C0 cikkszámú nyomógomb fej egy kiváló minőségű ipari vezérlőeszköz, amelyet kifejezetten panel felületbe süllyeszthető kialakítással terveztek. Ez a sárga színű, szürke peremmel rendelkező nyomógomb fej ideális választás különböző vezérlési alkalmazásokhoz, ahol fontos a megbízhatóság és a hosszú élettartam.
A ZB5FA5C0 panelbe süllyesztett nyomógomb fej 30,5 mm-es szerelési átmérővel rendelkezik, ami lehetővé teszi a szabványos kivágásokba történő egyszerű beépítést. A termék műanyag házas kivitelben készül, szürke színű peremmel és feltűnő sárga nyomófelülettel, ami kiváló láthatóságot biztosít. A rugós visszatérítésű működtetés biztosítja, hogy a gomb mindig visszatérjen alaphelyzetbe a megnyomás után. Ez a funkcionalitás különösen hasznos olyan alkalmazásoknál, ahol fontos a pillanatnyi működtetés, például vészleállító vagy indítási funkciók esetében. A kezelőfelület jelöletlen kivitelben készül, így különböző felhasználási területekhez testreszabható a megfelelő címkékkel.
A Harmony XB5 sorozat tagjaként a ZB5FA5C0 nyomógomb fej kiváló műszaki paraméterekkel rendelkezik. A termék IP66 és IP67 védelmi szinttel rendelkezik az IEC 60529 szabványnak megfelelően, ami teljes por elleni védelmet és vízbe merítés elleni védelmet biztosít. Ez lehetővé teszi a termék használatát még olyan környezetben is, ahol nagynyomású vízsugárral történő tisztítás szükséges - akár 7000000 Pa nyomásig 55°C-on is ellenáll, 0,1 méter távolságból. A mechanikai tartóssága kiemelkedő: legalább 10 millió kapcsolási ciklust garantál. A termék -40°C és +70°C közötti hőmérséklettartományban használható, ami rendkívül széles alkalmazási területet tesz lehetővé a szélsőséges körülmények között is.
A nyomógomb fej különböző konfigurációkban használható a különböző elektromos összeállítási kódoknak megfelelően: C1 (maximum 9 érintkező egyetlen blokkban), C2 (maximum 9 érintkező egyetlen és dupla blokkokban), C11 (maximum 3 érintkező egyetlen blokkban), C15 (maximum 1 érintkező egyetlen blokkban) és SF1 (maximum 3 érintkező egyetlen blokkban). A termék kompatibilis a ZBYF, ZBZF32, ZBZF33 és ZB5AZ kiegészítőkkel, ami tovább növeli a felhasználási lehetőségeket. Az ütésállósága is figyelemre méltó: IK03 fokozatú az IEC 50102 szabvány szerint, valamint különböző rezgés- és rázkódásállósági teszteken is megfelelt, beleértve a 30 gn és 50 gn félszinusz hullám gyorsulás teszteket, illetve az 1000 rázkódást 25 gn értékkel minden tengelyen.
A ZB5FA5C0 nyomógomb fej számos nemzetközi szabványnak megfelel, beleértve az UL 508, IEC 60947-5-4, IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-5-1 és JIS C8201-1 szabványokat. A termék rendelkezik CSA, DNV, BV, LROS (Lloyds register of shipping) és UL listázott tanúsítványokkal, ami garantálja a magas minőséget és a nemzetközi előírásoknak való megfelelést. Ez a nyomógomb fej ideális választás vezérlőpanelekhez, gépekhez, gyártósorokhoz és bármilyen ipari alkalmazáshoz, ahol fontos a megbízható, hosszú élettartamú és jól látható kezelőfelület.
Schneider Electric Harmony XB5 - ZB5FA5C0 - panelbe süllyesztett műanyag nyomógomb fej, Ø30, visszatérő, sárga, szürke perem műszaki adatok
Általános tulajdonságok
Termékcsalád: Harmony XB5
Terméktípus: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB5
Termék kompatibilitás: ZBYF, ZBZF32, ZBZF33, ZB5AZ
Fizikai jellemzők
Keret anyaga: Műanyag, szürke színű bevonattal
Szerelési átmérő: 30,5 mm
Fej típusa: Süllyesztett kivitel
Működtető típusa: Rugós visszatérésű
Működtető profilja: Sárga, süllyesztett, jelöletlen
Jeladó egység fejének alakja: Kerek
CAD szerinti teljes szélesség: 37 mm
CAD szerinti teljes magasság: 37 mm
CAD szerinti teljes mélység: 30 mm
Befogási vastagság: 1-6 mm
Teljesítmény jellemzők
Mechanikai élettartam: 10000000 ciklus
Nagyfeszültségű mosóberendezéssel szembeni ellenállás: 7000000 Pa 55°C-on, távolság: 0,1 m
Elektromos jellemzők
Elektromos összeállítási kód: C1 (max 9 érintkező egyetlen blokkban elülső rögzítéssel), C2 (max 9 érintkező egyetlen és dupla blokkokban elülső rögzítéssel), C11 (max 3 érintkező egyetlen blokkban elülső rögzítéssel), C15 (max 1 érintkező egyetlen blokkban elülső rögzítéssel), SF1 (max 3 érintkező egyetlen blokkban elülső rögzítéssel)
Védettségi jellemzők
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67 az IEC 60529 szerint
IK védettségi fokozat: IK03 az IEC 50102 szerint
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
Környezeti feltételek
Védőkezelés: TH
Környezeti levegőhőmérséklet tároláshoz: -40...70°C
Környezeti levegőhőmérséklet üzemeléshez: -40...70°C
Tanúsítványok és megfelelőségek
Szabványok: UL 508, IEC 60947-5-4, IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-5-1, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listázott
Ütés- és rezgésállóság
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint, 25 gn (időtartam = 6 ms) 1000 rázkódásra minden tengelyen az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint, 2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint
