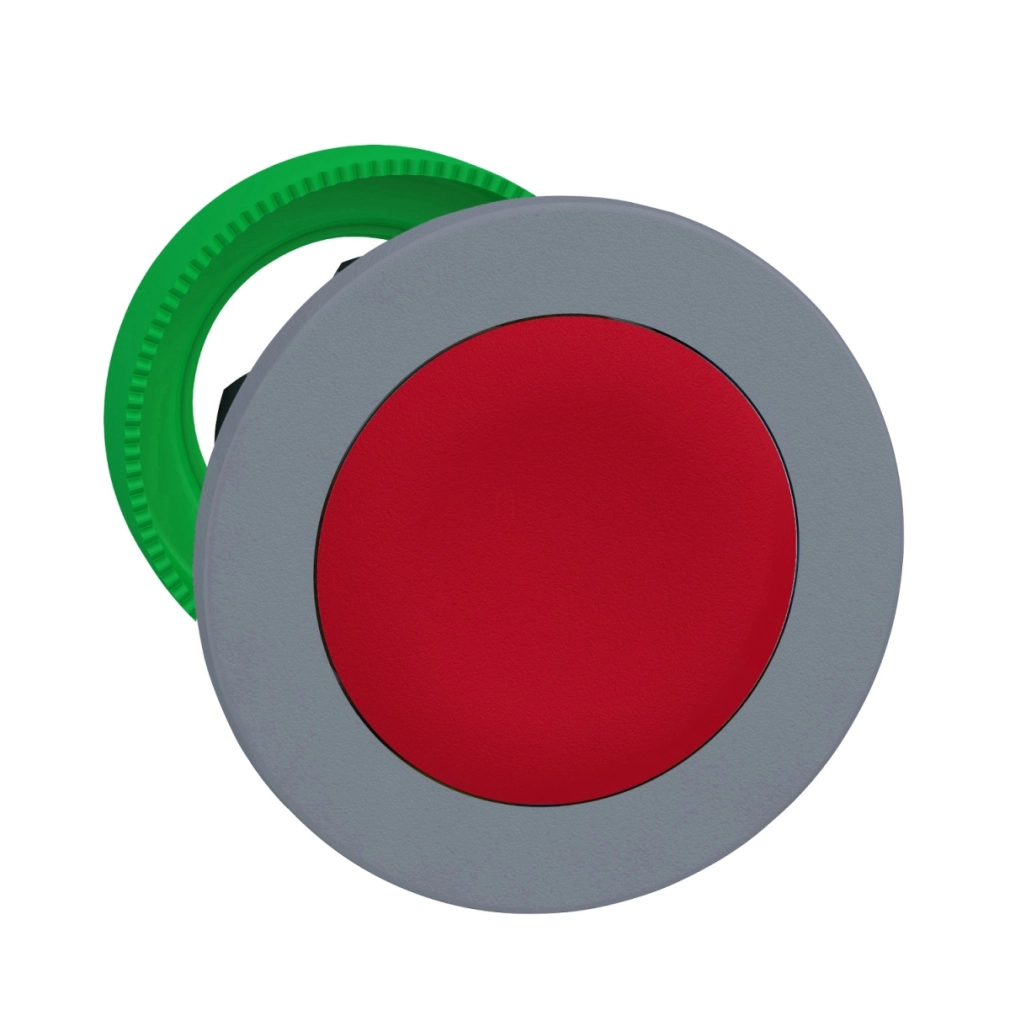

A Schneider Electric Harmony XB5 termékkínálatából származó ZB5FA4C0 nyomógomb fej egy kiváló minőségű, panelbe süllyeszthető vezérlőeszköz, amely ipari alkalmazásokra és vezérlőpanelekbe történő beépítésre lett kifejlesztve. A nem világító nyomógombfej 30 mm-es szabványos szerelőnyílásba illeszthető, piros színű, jelöletlen kivitelben, szürke színű peremmel.
A ZB5FA4C0 nyomógomb fej műszaki kialakítása lehetővé teszi a hosszú élettartamú és megbízható működést még a legmostohább ipari környezetben is. A visszatérő (rugós) kivitel biztosítja, hogy a gomb automatikusan visszatérjen alaphelyzetbe az elengedést követően. A termék beépítési módja süllyesztett (flush mounted), kerek kialakítású jelzőegység fejjel. A műanyag burkolat ellenálló a különféle vegyi anyagokkal és ipari szennyeződésekkel szemben, miközben a szürke színű perem elegáns megjelenést biztosít.
A ZB5FA4C0 kiemelkedő műszaki paraméterei közé tartozik az IP66/IP67 védettség, amely tökéletes védelmet nyújt por és víz ellen, így akár nagy nyomású vízsugárral (7000000 Pa, 55°C-on) is tisztítható. Az IK03 fokozatú ütésállóság garantálja a mechanikai behatásokkal szembeni ellenállást. A 10 millió kapcsolási ciklus mechanikai élettartam bizonyítja a termék kiváló minőségét és hosszú távú megbízhatóságát. A nyomógomb -40°C és +70°C közötti hőmérsékleten is megbízhatóan működik, így szélsőséges környezetben is alkalmazható.
A nyomógombfej kompatibilis a ZBYF..., ZBZF32, ZBZF33 és ZB5AZ termékekkel, így rugalmasan illeszthető a meglévő rendszerekbe. Az elektromos összeállítási kódja többféle konfigurációt tesz lehetővé: C1 (max. 9 érintkezős, egyszeres blokkok használata), C2 (max. 9 érintkezős, egyszeres és dupla blokkok használata), C11 (max. 3 érintkezős, egyszeres blokkok használata), C15 (max. 1 érintkezős, egyszeres blokkok használata) és SF1 (max. 3 érintkezős, egyszeres blokkok használata elől szerelve). A termék méretei kompakt kialakítást biztosítanak: 37 mm szélesség, 37 mm magasság és 30 mm mélység. A nyomógomb szerelési átmérője 30,5 mm, a szükséges rögzítőnyílás mérete Ø30,75 mm (ajánlott).
A Schneider Electric ZB5FA4C0 nyomógomb nemzetközi szabványoknak (IEC 60947-5-4, CSA C22.2 No 14, IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-1, JIS C8201-1) megfelelő tanúsítványokkal rendelkezik, és számos nemzetközi tanúsító szervezet által jóváhagyott (CSA, DNV, BV, LROS, UL). A termék kiváló rezgésállósággal rendelkezik (5 gn 10-500 Hz frekvenciatartományban), valamint kiemelkedő ütésállóság jellemzi (30 gn 18 ms-ig, 50 gn 11 ms-ig, illetve 25 gn 6 ms-ig, 1000 ütés minden tengelyen). Ezek a tulajdonságok különösen fontosak olyan környezetben, ahol a berendezés rezgésnek vagy mechanikai behatásoknak van kitéve, például gyártósorokon, gépeken vagy hajózási alkalmazásokban.
Schneider Electric Harmony XB5 - ZB5FA4C0 műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB5
Kompatibilitás: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Perem anyaga: Műanyag, szürke bevonattal
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített-süllyesztett
Jelzőegység fej alakja: Kerek
Működtető típusa: Rugós visszatérő
Működtető profilja: Piros, süllyesztett, jelöletlen
Kiegészítő adatok
Teljes szélesség (CAD): 37 mm
Teljes magasság (CAD): 37 mm
Teljes mélység (CAD): 30 mm
Mechanikai élettartam: 10000000 ciklus
Elektromos összeállítási kód: C1 (max. 9 érintkezőhöz egyszeres blokkok használata elöl szerelve)
C2: (max. 9 érintkezőhöz egyszeres és dupla blokkok használata elöl szerelve)
C11: (max. 3 érintkezőhöz egyszeres blokkok használata elöl szerelve)
C15: (max. 1 érintkezőhöz egyszeres blokkok használata elöl szerelve)
SF1: (max. 3 érintkezőhöz egyszeres blokkok használata elöl szerelve)
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védő kezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40…70 °C
Környezeti levegő hőmérséklet működéshez: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67 az IEC 60529 szerint
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-4, CSA C22.2 No 14, IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-1, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds hajózási nyilvántartása), UL listázott
Ellenállóképesség
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) 1000 ütésre tengelyenként az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 10…500 Hz) az IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2…10 Hz) az IEC 60068-2-6 szerint
