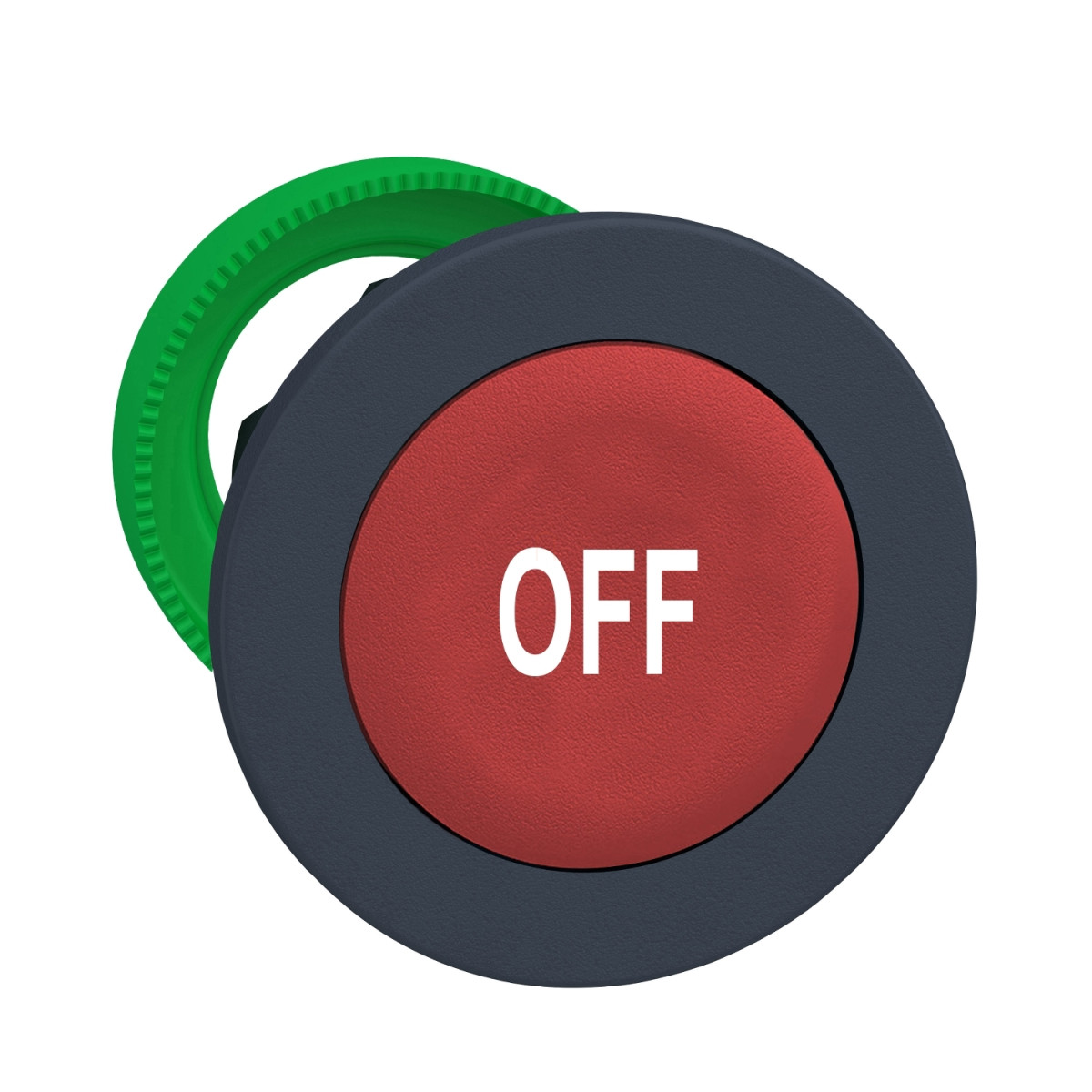

A Schneider Electric Harmony XB5 sorozat ZB5FA435 nyomógombja egy kompakt, panelbe süllyeszthető kezelőszerv, amely ipari vezérlőrendszerek egyik alapvető eleme. Ez a piros színű, OFF feliratú műanyag nyomógomb fej elsősorban ipari környezetben, kapcsolóberendezések, gépek és automatizált rendszerek felhasználói interfészeként szolgál.
A termék egy nem világítható nyomógomb fej, amely 30,5 mm átmérőjű furatba szerelhető, és sötétszürke műanyag kerettel rendelkezik. A Harmony XB5 sorozat részeként számos kiegészítővel kompatibilis, többek között a ZBYF, ZBZF32, ZBZF33 és ZB5AZ típusokkal. A ZB5FA435 rúgó-visszatérítéses működési mechanizmussal rendelkezik, ami azt jelenti, hogy a gomb megnyomás után automatikusan visszaáll alaphelyzetbe, így ideális biztonsági alkalmazásokhoz vagy olyan szituációkhoz, ahol pillanatnyi kapcsolást kell megvalósítani.
A ZB5FA435 figyelemreméltó műszaki paraméterekkel büszkélkedhet. Rendkívüli mechanikai tartósság jellemzi, akár 10 millió kapcsolási ciklus élettartammal. Széles üzemi hőmérséklet-tartománya -40°C és +70°C között van, ami lehetővé teszi használatát szélsőséges környezeti feltételek mellett is. A termék kiemelkedő védelemmel rendelkezik: IP66, IP67, IP69 és IP69K védettséggel bír a nemzetközi szabványoknak megfelelően, ami azt jelenti, hogy ellenáll a pornak, a víznek, sőt a nagynyomású mosásnak is (akár 7000000 Pa nyomásnak 55°C-on). IK03 ütésállóságának köszönhetően pedig ellenáll a mechanikai behatásoknak is.
A ZB5FA435 különböző elektromos konfigurációkban használható, támogatja a C1, C2, C11, C15 és SF1 elektromos összeállítási kódokat. Ezek különböző érintkezőkombinációkat tesznek lehetővé, például max. 9 érintkező használatát egyblokk előlapi szereléssel, vagy max. 3 érintkező használatát különböző kombinációkban. A termék megfelel számos nemzetközi szabványnak, köztük az UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14 és JIS C8201-1 előírásainak, és rendelkezik UL és CSA tanúsítvánnyal is.
Fontos megjegyezni, hogy a termék gyártása 2025. október 29-én megszűnik, így érdemes ezt figyelembe venni hosszú távú tervezéskor vagy új projektek esetén. A ZB5FA435 nyomógomb fej telepítéséhez 30,5 mm átmérőjű furat ajánlott a panelen, a szerelés részleteit és méreteket a termék műszaki dokumentációja tartalmazza.
Schneider Electric Harmony XB5 - ZB5FA435 - panelbe süllyesztett műanyag nyomógomb fej, Ø30, piros, "OFF" műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Fej nem világítható nyomógombhoz
Eszköz rövid neve: ZB5F
Kompatibilitás: ZBYF, ZBZF32, ZBZF33, ZB5AZ
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 30,5 mm
Fej típusa: Süllyesztett kivitel
Minimum rendelési mennyiség: 1
Jelzőegység alakja: Kerek
Működtető típusa: rugó-visszatérítéses
Működtető profilja: Piros süllyesztett, OFF (fehér jelöléssel)
Kiegészítő adatok
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 30 mm
Mechanikai élettartam: 10000000 ciklus
Elektromos összeállítási kód: C1 max. 9 érintkezőhöz egyblokk előlapi szereléssel
C2 max. 9 érintkezőhöz egyblokk és duplablokk előlapi szereléssel
C11 max. 3 érintkezőhöz egyblokk előlapi szereléssel
C15 max. 1 érintkezőhöz egyblokk előlapi szereléssel
SF1 max. 3 érintkezőhöz egyblokk előlapi szereléssel
Környezeti paraméterek
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
13-as típusú az UL 50 E szerint
12-es típusú az UL 50 E szerint
4-es típusú az UL 50 E szerint
4X-es típusú az UL 50 E szerint
Ellenállás nagynyomású mosással szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: UL listed, CSA
Mechanikai jellemzők
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) 1000 ütés minden tengelyen az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint
Szerelés és méretek
Rögzítési vastagság: 1-6 mm / 0,04-0,24 hüvelyk
Panel kivágás ajánlott mérete: Ø30,75 mm (Ø30,5 0+0,5) / Ø1,21 hüvelyk (Ø1,20 hüvelyk 0+0,0196)
