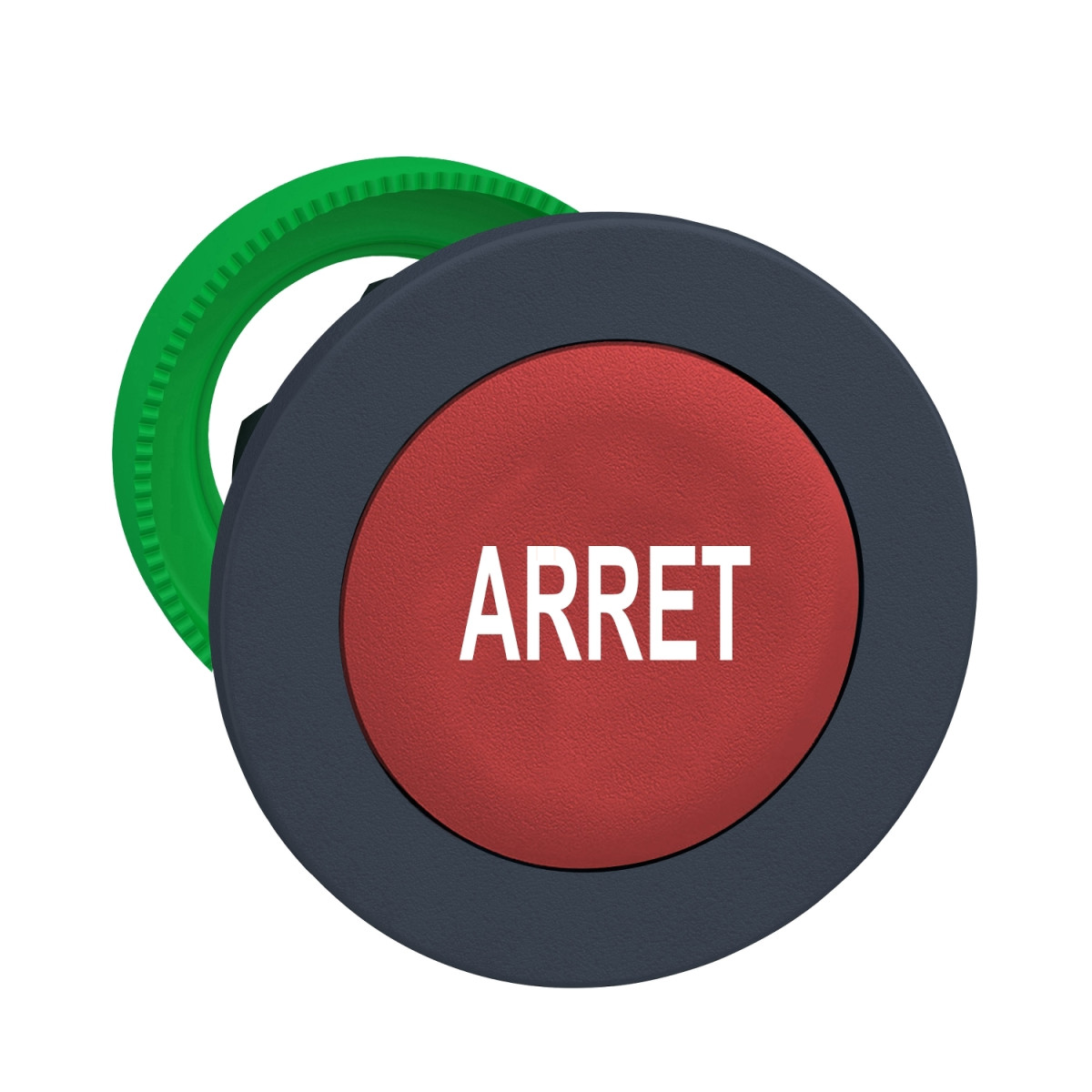

A Schneider Electric Harmony XB5 termékcsaládba tartozó ZB5FA433 egy kiváló minőségű, panelbe süllyesztett nyomógomb fej, amely ipari vezérlő rendszerek megbízható működtetésére szolgál. Ez a piros színű, "ARRET" (STOP) felirattal ellátott változat ideális vészmegállítás vagy kritikus leállítási funkciók jelölésére az ipari környezetben. A termék fehér "ARRET" felirata egyértelmű jelzést ad a kezelők számára a nyomógomb funkciójáról.
A ZB5FA433 nyomógomb fej műszaki kialakítása a Harmony XB5 sorozat bevált konstrukcióját követi, biztosítva a hosszú élettartamot és a megbízható működést még a legmostohább ipari körülmények között is. A sötétszürke műanyag keret és a piros színű, rugós visszatérésű nyomófelület kombinációja nemcsak funkcionális, hanem esztétikus megjelenést is kölcsönöz az eszköznek. A 30,5 mm-es szabványos beépítési átmérőnek köszönhetően könnyen telepíthető a legtöbb ipari vezérlőpanelbe.
Műszaki szempontból a ZB5FA433 lenyűgöző paraméterekkel rendelkezik. A kerek, süllyesztett kialakítású nyomógomb fej 10 millió működtetési ciklusra tervezett mechanikai élettartammal bír, ami hosszú távon is megbízható működést garantál. A termék kompatibilis a ZBYF, ZBZF32, ZBZF33 és ZB5AZ kiegészítőkkel, ami rugalmas konfigurációs lehetőségeket biztosít különböző alkalmazásokhoz. Az elektromos összeállításhoz a termék többféle kódkonfigurációt támogat, mint például a C1 (maximum 9 érintkező egyes blokkokkal előlapi szerelésben), C2, C11, C15 és SF1, ami lehetővé teszi a különböző érintkező-elrendezéseket a specifikus vezérlési igényekhez.
A ZB5FA433 kiemelkedő környezeti védelmi tulajdonságokkal rendelkezik. Az IP66, IP67, IP69 és IP69K védettségi fokozatok biztosítják, hogy a nyomógomb ellenálljon a pornak, víznek és akár a nagynyomású vízsugárnak is. A termék UL 50 E szabvány szerinti Type 4, 4X, 12 és 13 besorolása további bizonyítéka a kiváló védelmi képességeknek. Az IK03 fokozatú ütésállóság megfelelő mechanikai védelmet nyújt a napi használat során. A -40°C és +70°C közötti működési és tárolási hőmérséklet-tartomány lehetővé teszi a nyomógomb használatát szélsőséges hőmérsékleti viszonyok között is.
A ZB5FA433 kiemelkedő rezgés- és ütésállóságot is kínál, amit a különböző IEC szabványok szerinti tesztek igazolnak. A termék képes elviselni akár 50g gyorsulást is 11 ms időtartamú félszinusz hullámú gyorsulás esetén, valamint 25g gyorsulást 1000 ütés esetén tengelyenként, ami biztosítja a megbízható működést még erősen vibráló ipari környezetben is. A termék számos nemzetközi szabványnak és előírásnak megfelel, beleértve az UL 508, IEC 60947 sorozat, CSA C22.2 No 14 és JIS C8201 szabványokat, és rendelkezik UL és CSA tanúsítványokkal.
Schneider Electric Harmony XB5 - ZB5FA433 műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Fej nem világító nyomógombhoz
Rövid terméknév: ZB5F
Termék kompatibilitás: ZBYF, ZBZF32, ZBZF33, ZB5AZ
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 30,5 mm
Fejkialakítás: Süllyesztett
Minimális rendelési mennyiség: 1
Jelzőegység fej alakja: Kerek
Működtető típusa: Rugós visszatérés
Működtető profil: Piros süllyesztett, ARRET (fehér) felirattal
Kiegészítő jellemzők
CAD méret szélesség: 37 mm
CAD méret magasság: 37 mm
CAD méret mélység: 30 mm
Mechanikai élettartam: 10000000 működési ciklus
Elektromos összeállítási kód:
C1: max. 9 érintkező egyes blokkokkal előlapi szerelésben
C2: max. 9 érintkező egyes és dupla blokkokkal előlapi szerelésben
C11: max. 3 érintkező egyes blokkokkal előlapi szerelésben
C15: max. 1 érintkező egyes blokkokkal előlapi szerelésben
SF1: max. 3 érintkező egyes blokkokkal előlapi szerelésben
Környezet
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály, megfelel az IEC 60536 szabványnak
IP védettségi fokozat:
IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
Type 13 az UL 50 E szerint
Type 12 az UL 50 E szerint
Type 4 az UL 50 E szerint
Type 4X az UL 50 E szerint
Nagynyomású vízsugárral szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Termék tanúsítványok: UL listed, CSA
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) 1000 ütés esetén minden tengelyen az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint
