A Schneider Electric Harmony XB5 termékcsalád ZB5FA3C0 típusszámú nyomógomb feje egy professzionális ipari vezérlőelem, amely tökéletes megoldást kínál különféle ipari alkalmazásokhoz. Ez a zöld színű, panelbe süllyesztett kivitelű nyomógomb fej kiemelkedő minőséget és megbízhatóságot biztosít az ipari környezetben történő használat során.

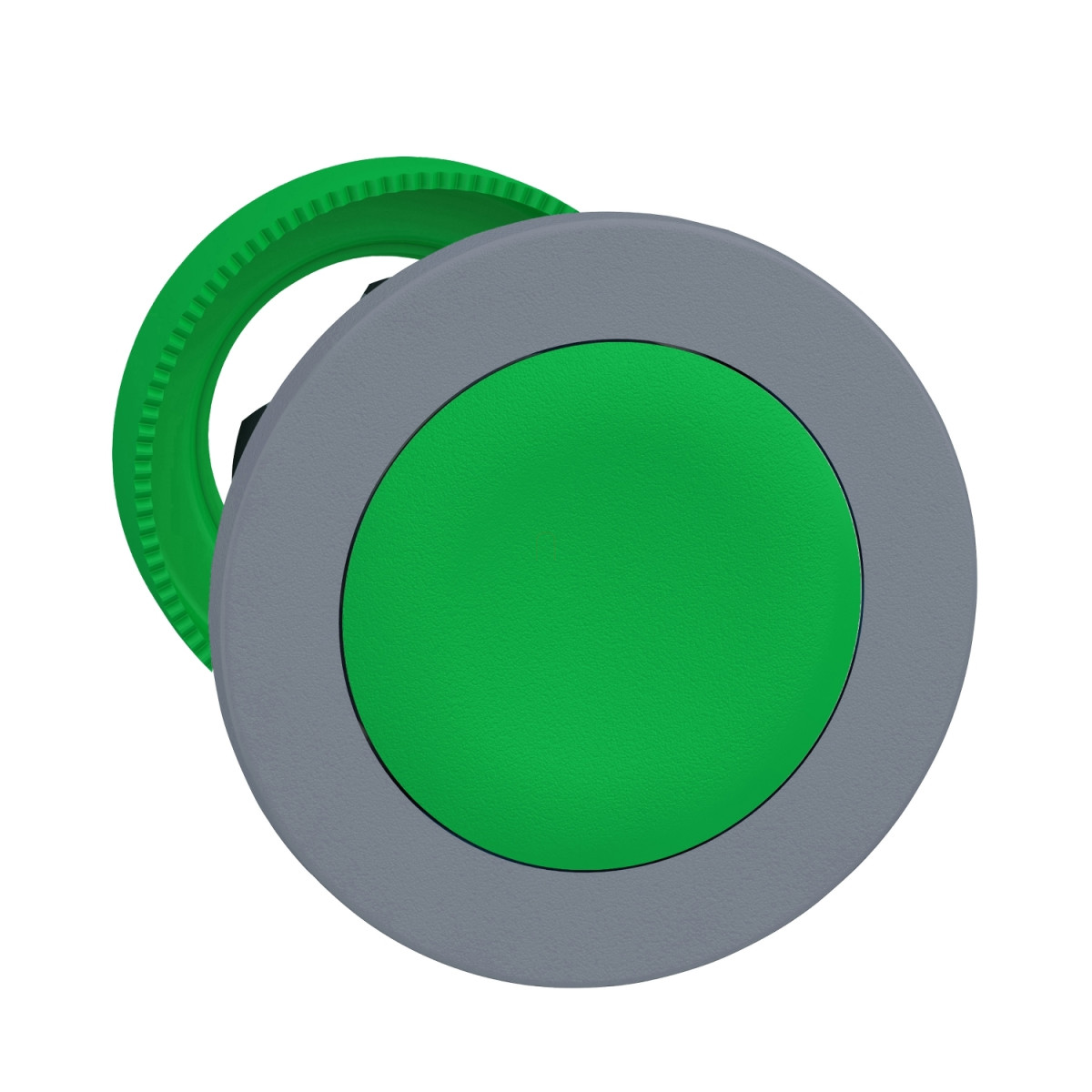

A ZB5FA3C0 nyomógomb fej a Harmony XB5 termékcsalád része, amely a Schneider Electric prémium kategóriás vezérlőegységeit foglalja magában. Ez a konkrét modell egy nem világító nyomógomb fejegység, amely 30,5 mm átmérőjű szerelőnyílásba illeszthető. A nyomógomb zöld színű, jelöletlen felülettel rendelkezik, és szürke színű műanyag peremmel van ellátva, ami elegáns megjelenést kölcsönöz neki. A nyomógomb rugós visszatérésű működési mechanizmussal van ellátva, ami azt jelenti, hogy a megnyomás után automatikusan visszatér alapállapotba.
A ZB5FA3C0 nyomógomb fej műszaki jellemzői figyelemre méltóak. A termék 30 mm-es átmérővel, 37 mm × 37 mm-es előlappal és 30 mm-es beépítési mélységgel rendelkezik. A panelbe süllyesztett (built-in-flush) kialakítás lehetővé teszi, hogy a nyomógomb síkban illeszkedjen a kezelőfelülethez. Kompatibilis a ZBYF..., ZBZF32, ZBZF33 és ZB5AZ típusú kiegészítőkkel, így rugalmasan konfigurálható a különböző alkalmazási igényeknek megfelelően. A mechanikai élettartama lenyűgöző, akár 10 millió kapcsolási ciklust is teljesít, ami hosszú távú megbízható működést garantál.
A ZB5FA3C0 nyomógomb fej kiváló környezeti jellemzőkkel rendelkezik. IP66 és IP67 védettségi szintjének köszönhetően teljes mértékben védett a por ellen, valamint időszakos és tartós vízbemerítéssel szemben is ellenálló az IEC 60529 szabvány szerint. Ez lehetővé teszi a termék használatát olyan környezetekben is, ahol por, nedvesség vagy akár közvetlen vízsugár is előfordulhat. A nyomógomb -40°C és +70°C közötti üzemi és tárolási hőmérséklet-tartományban használható, ami alkalmassá teszi szélsőséges körülmények közötti alkalmazásra. A 7000000 Pa nyomású, 55°C hőmérsékletű nagynyomású vízsugárnak is ellenáll, ami tovább növeli a felhasználhatóságát olyan ipari környezetekben, ahol rendszeres tisztítás szükséges. Az IK03 besorolás mérsékelt mechanikai védelmet biztosít külső behatásokkal szemben az IEC 50102 szabvány szerint.
A ZB5FA3C0 nyomógomb fej számos nemzetközi szabványnak és tanúsítványnak felel meg, beleértve az UL 508, IEC 60947-5-4, IEC 60947-1, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-1 és JIS C8201-1 szabványokat. A termék rendelkezik CSA, DNV, BV, LROS (Lloyds register of shipping) és UL listázott tanúsítványokkal. Ez a széles körű megfelelőség és tanúsítás biztosítja, hogy a termék globálisan használható különböző ipari alkalmazásokban, és megfelel a szigorú biztonsági követelményeknek. A különböző elektromos összeállítási kódok (C1, C2, C11, C15, SF1) lehetővé teszik a termék rugalmas konfigurálását különböző kapcsolási igényekhez, akár 9 érintkező használatával, egyedülálló és dupla blokkokkal, front szerelésben.
Schneider Electric Harmony XB5 - ZB5FA3C0 - panelbe süllyesztett műanyag nyomógomb fej, Ø30, visszatérő, zöld, szürke perem műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB5
Termék kompatibilitás: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Fizikai jellemzők
Perem anyaga: Műanyag, szürke bevonattal
Szerelési átmérő: 30,5 mm
Fej típusa: Panelbe süllyesztett
Oszthatatlan eladási mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérés
Működtető profil: Zöld, süllyesztett, jelöletlen
Méretek
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 30 mm
Befogási vastagság: 1-6 mm / 0,04-0,24 in.
Teljesítmény jellemzők
Mechanikai élettartam: 10000000 ciklus
Elektromos összeállítási kód
C1: <9 érintkező használatával, egyedülálló blokkok első szerelésben
C2: <9 érintkező használatával, egyedülálló és dupla blokkok első szerelésben
C11: <3 érintkező használatával, egyedülálló blokkok első szerelésben
C15: <1 érintkező használatával, egyedülálló blokkok első szerelésben
SF1: <3 érintkező használatával, egyedülálló blokkok első szerelésben
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláskor: -40...70 °C
Környezeti levegő hőmérséklet működés közben: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67 az IEC 60529 szerint
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-4, IEC 60947-1, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-1, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Ellenállási jellemzők
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint, 25 gn (időtartam = 6 ms) 1000 ütés esetén minden tengelyen az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint, 2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint
