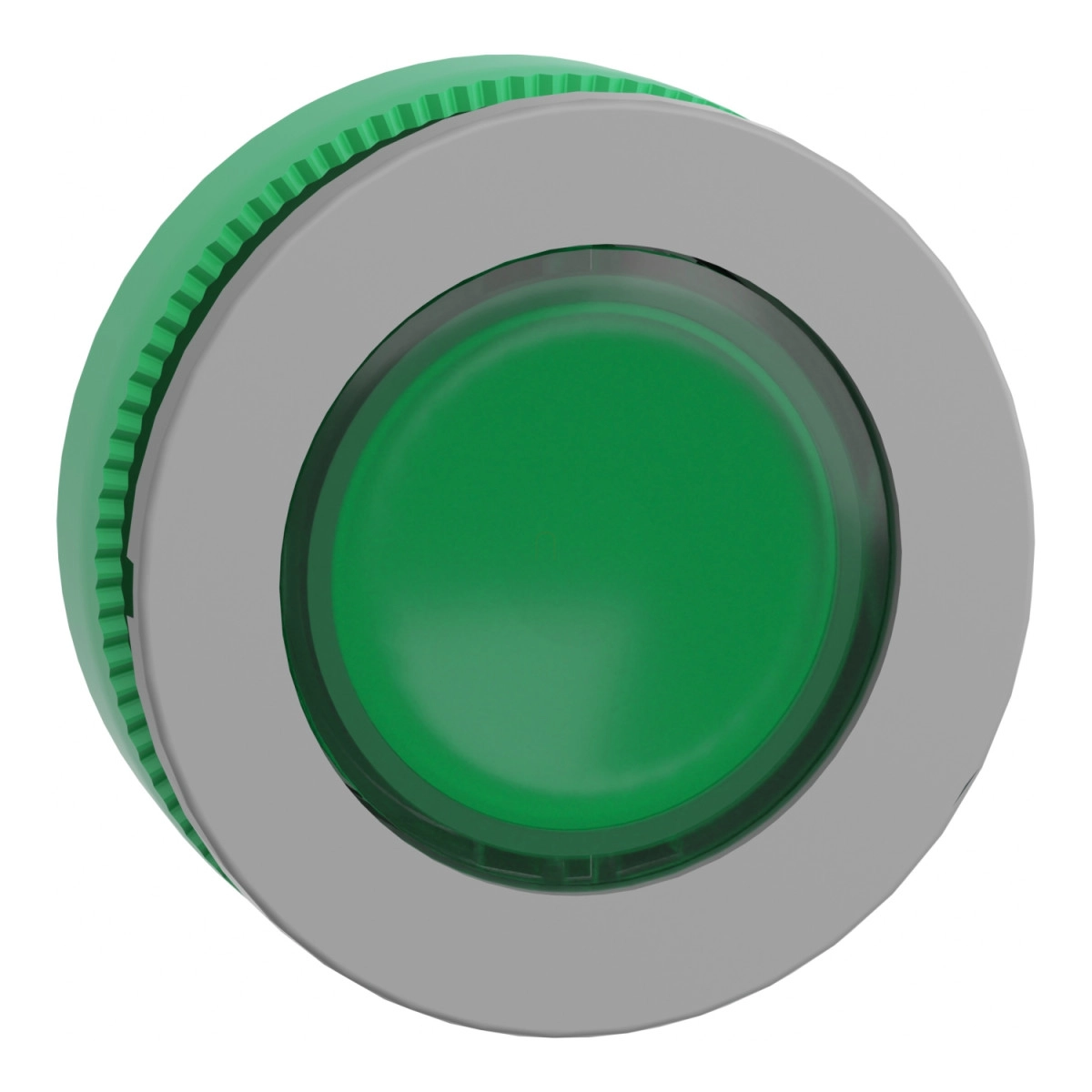

A Schneider Electric Harmony XB5 sorozatához tartozó ZB5FA38C0 egy kiváló minőségű, zöld színű, visszatérő funkciójú nyomógomb fej, amely ipari vezérlőpanelek kialakításához nyújt professzionális megoldást. Ez az alkatrész a megbízható Harmony XB5 termékcsalád része, amely világszerte elismert a tartósságáról és megbízhatóságáról az ipari környezetben.
A ZB5FA38C0 nyomógomb fej speciálisan tervezett kialakítással rendelkezik, amely lehetővé teszi a panelbe süllyesztett telepítést 30,5 mm-es szerelőnyílásba. A termék szürke műanyag kerettel és zöld, jelöletlen nyomófelülettel rendelkezik, amely lehetővé teszi egyedi címkék behelyezését, így testre szabhatod a gomb funkcióját a konkrét alkalmazási igényeknek megfelelően. A visszatérő működési mechanizmus biztosítja, hogy a gomb automatikusan visszatérjen alaphelyzetbe a megnyomás után, ami ideálissá teszi vezérlési funkciókhoz és indításhoz. Kompatibilis az univerzális LED-blokkokkal, ami tovább növeli a felhasználási lehetőségeket és a láthatóságot különböző ipari környezetekben.
A ZB5FA38C0 műszaki paraméterei lenyűgözőek: IP66/IP67 védettségi szintje kiváló védelmet biztosít por és víz ellen, így a termék alkalmas kültéri vagy mosási környezetben történő használatra is. A nyomógomb ellenáll akár 7000000 Pa nyomású nagynyomású mosásnak 55°C-on, 0,1 m távolságról, ami kivételes tartósságot bizonyít. A mechanikai élettartama legalább 10 millió működési ciklus, ami hosszú távú, megbízható működést garantál még intenzív használat mellett is. Az IK03 ütésállósági fokozat további védelmet nyújt a mechanikai behatásokkal szemben. A termék széles, -40°C és +70°C közötti hőmérséklettartományban használható, ami alkalmassá teszi extrém környezeti feltételek melletti alkalmazásra is. A NEMA 13 és NEMA 4X besorolások további bizonyítékot szolgáltatnak a termék robusztus kialakítására.
A ZB5FA38C0 nyomógomb fej számos nemzetközi szabványnak megfelel, beleértve az UL 508, IEC 60947-1, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-1, GB 14048.5, IEC 60947-5-4 és JIS C8201-1 szabványokat. Rendelkezik továbbá CSA, DNV, BV, LROS (Lloyds hajózási nyilvántartás) és UL tanúsítványokkal. A rezgésállósága 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szabvány szerint, míg ütésállósága 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint. Számos elektromos összeállítási kódot támogat, beleértve az M1, M2, M6, M10, MF1, C4, C14, SF2 és C3 kódokat, ami rendkívül rugalmas felhasználást tesz lehetővé különböző kapcsolási és vezérlési alkalmazásokban. A termék praktikus méretekkel rendelkezik: 37 mm × 37 mm × 30 mm (szélesség × magasság × mélység), ami kompakt beépítést tesz lehetővé még korlátozott helyen is.
Schneider Electric Harmony XB5 - ZB5FA38C0 - panelbe süllyesztett műanyag nyomógomb fej, Ø30, visszatérő, címkézhető tetővel, zöld, szürke perem műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Fej világítható nyomógombhoz
Eszköz rövid neve: ZB5
Termék kompatibilitás: Univerzális LED
Keret anyaga: Műanyag, színe szürke
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített-süllyesztett
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profilja: Zöld, süllyesztett, jelöletlen
Működtetővel kapcsolatos további információ: Felirat behelyezéséhez
Kiegészítő jellemzők
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 30 mm
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 10000000 ciklus
Sapka/működtető vagy lencse színe: Zöld
Jelölés: Jelöletlen
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védő kezelés: TC
Környezeti hőmérséklet tároláshoz: -40...70 °C
Környezeti hőmérséklet működéshez: -40...70 °C
Túlfeszültségi kategória: II. osztály, megfelel az IEC 60536 szabványnak
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 62262 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-1, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-1, GB 14048.5, IEC 60947-5-4, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds hajózási nyilvántartás), UL listázott
Mechanikai ellenállás
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
Elektromos összetétel kódok
M1: <6 érintkező esetén egyes blokkok használata előlapi szereléssel, beépített LED-del
M2: <6 érintkező esetén egyes és dupla blokkok használata előlapi szereléssel, beépített LED-del
M6: <2 érintkező esetén egyes blokkok használata előlapi szereléssel, beépített LED-del és transzformátorral
M10: <2 érintkező esetén egyes blokkok használata előlapi szereléssel, beépített LED-del
MF1: <2 érintkező esetén egyes blokkok használata előlapi szereléssel, beépített LED-del
C4: <6 érintkező esetén egyes és dupla blokkok használata előlapi szereléssel
C14: <2 érintkező esetén egyes blokkok használata előlapi szereléssel
SF2: <2 érintkező esetén egyes blokkok használata előlapi szereléssel
C3: <6 érintkező esetén egyes blokkok használata előlapi szereléssel, beépített LED-del
