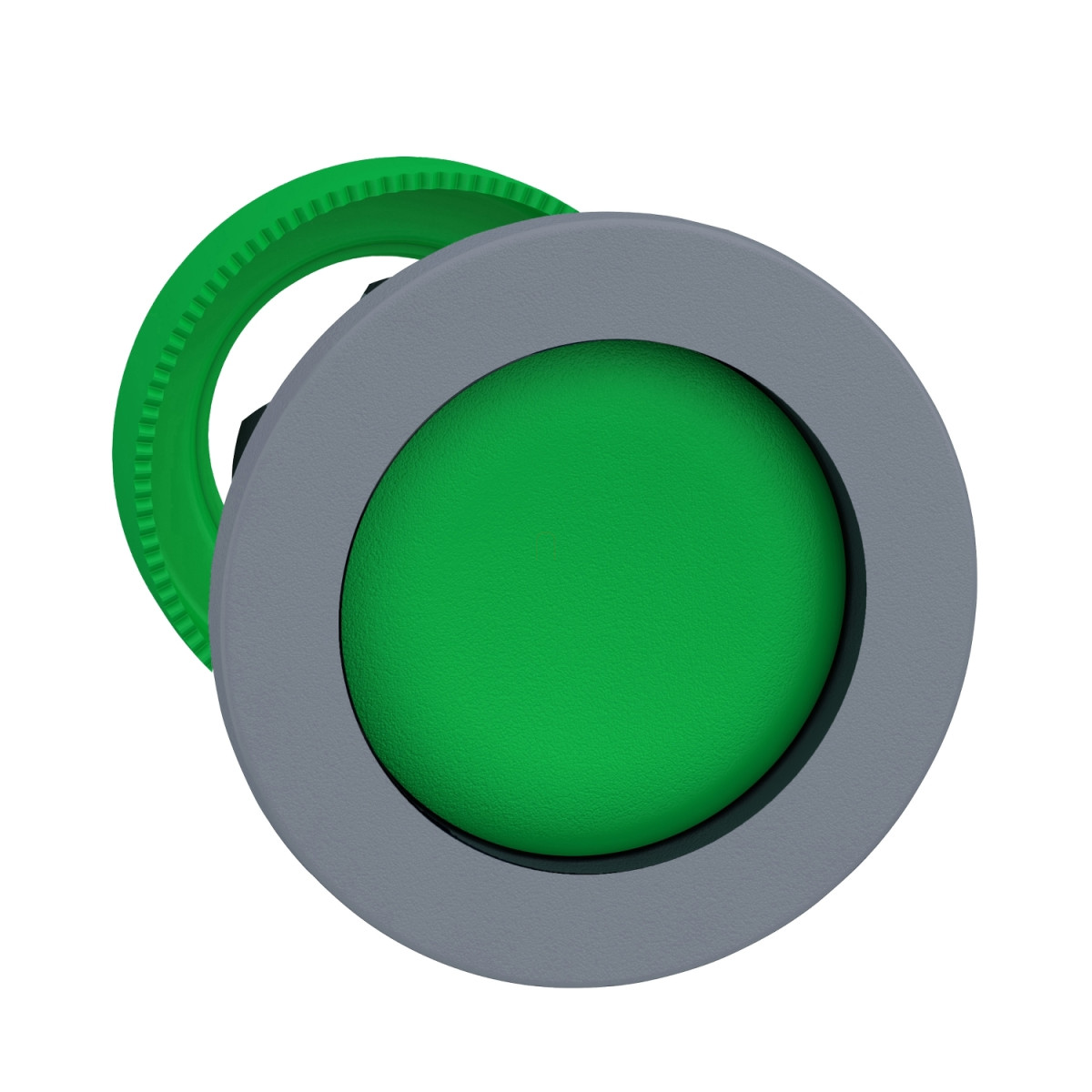

A Schneider Electric Harmony XB5 termékcsalád ZB5FA36C0 cikkszámú tagja egy kiváló minőségű, panelbe süllyesztett nyomógomb fej, amely ipari vezérlőrendszerek és felhasználói interfészek kialakításához ideális választás. Ez a zöld színű, mélyített nyomógomb különösen jól látható és ergonomikus kialakítású, így ideális olyan környezetben, ahol a gyors és pontos működtetés alapvető követelmény.
A ZB5FA36C0 műanyag nyomógomb fej szürke kerettel rendelkezik, amely 30 mm átmérőjű szerelőnyílásba illeszthető. A visszatérő rugós működés biztosítja, hogy a gomb automatikusan visszaálljon alaphelyzetbe a megnyomás után, így ideális pillanat-kapcsoláshoz. A mélyített kialakítás és a magas perem védelmet nyújt a véletlen működtetés ellen, valamint az IP66/IP67 védettségi szint biztosítja a megbízható működést még kedvezőtlen környezeti körülmények között is.
Műszaki szempontból a termék rendkívül strapabíró, amit a 10 millió működtetésre tervezett mechanikai élettartam is bizonyít. A nyomógomb fej 30,5 mm-es szerelőlyukba illeszthető, és többféle elektromos összeállításban használható a C1, C2, C11, C15 és SF1 kódok szerint, így rugalmasan illeszthető különböző kapcsolási igényekhez. A termék kompatibilis a ZBYF, ZBZF32, ZBZF33 és ZB5AZ termékcsaládok elemeivel, így könnyen integrálható meglévő rendszerekbe. Az IK03 ütésállóság és a magasfokú rezgésállóság (5 gn, f=10-500 Hz) biztonságos működést tesz lehetővé még ipari környezetben is.
A ZB5FA36C0 nyomógomb extrém környezeti feltételek mellett is megbízhatóan működik, hiszen -40°C és +70°C közötti hőmérséklettartományban használható, valamint ellenáll a nagynyomású mosásnak is (7000000 Pa 55°C-on, 0,1 m távolságból). A termék számos nemzetközi szabványnak megfelel, többek között az IEC 60947-5-1, UL 508, CSA C22.2 No 14, JIS C8201-5-1 előírásoknak, és rendelkezik CSA, DNV, BV, LROS és UL tanúsítványokkal, így világszerte alkalmazható különböző ipari környezetekben.
Schneider Electric Harmony XB5 - ZB5FA36C0 - panelbe süllyesztett műanyag nyomógomb fej, Ø30, visszatérő, mélyítet, zöld, szürke perem műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Nyomógomb fej nem világító nyomógombhoz
Rövid terméknév: ZB5
Kompatibilitás: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Fizikai jellemzők
Perem anyaga: Műanyag, szürke színre bevonva
Szerelési átmérő: 30,5 mm
Fej típusa: Süllyesztett kivitel
Minimum rendelési mennyiség: 1
Jelzőegység formája: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profilja: Zöld, mélyített, jelöletlen
Működtető további információk: Magas védőperem
Méret adatok
CAD szélesség: 37 mm
CAD magasság: 37 mm
CAD mélység: 30 mm
Elektromos jellemzők
Elektromos összeállítás kód: C1 legfeljebb 9 érintkezőhöz elülső szerelésű egyes blokkokat használva
C2 legfeljebb 9 érintkezőhöz elülső szerelésű egyes és dupla blokkokat használva
C11 legfeljebb 3 érintkezőhöz elülső szerelésű egyes blokkokat használva
C15 legfeljebb 1 érintkezőhöz elülső szerelésű egyes blokkokat használva
SF1 legfeljebb 3 érintkezőhöz elülső szerelésű egyes blokkokat használva
Mechanikai tulajdonságok
Mechanikai élettartam: 10.000.000 ciklus
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -40…70 °C
Túlfeszültségi kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, UL 508, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-1, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Ütés- és rezgésállóság
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) 1000 ütésre minden tengely mentén IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 10...500 Hz) IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2...10 Hz) IEC 60068-2-6 szerint
