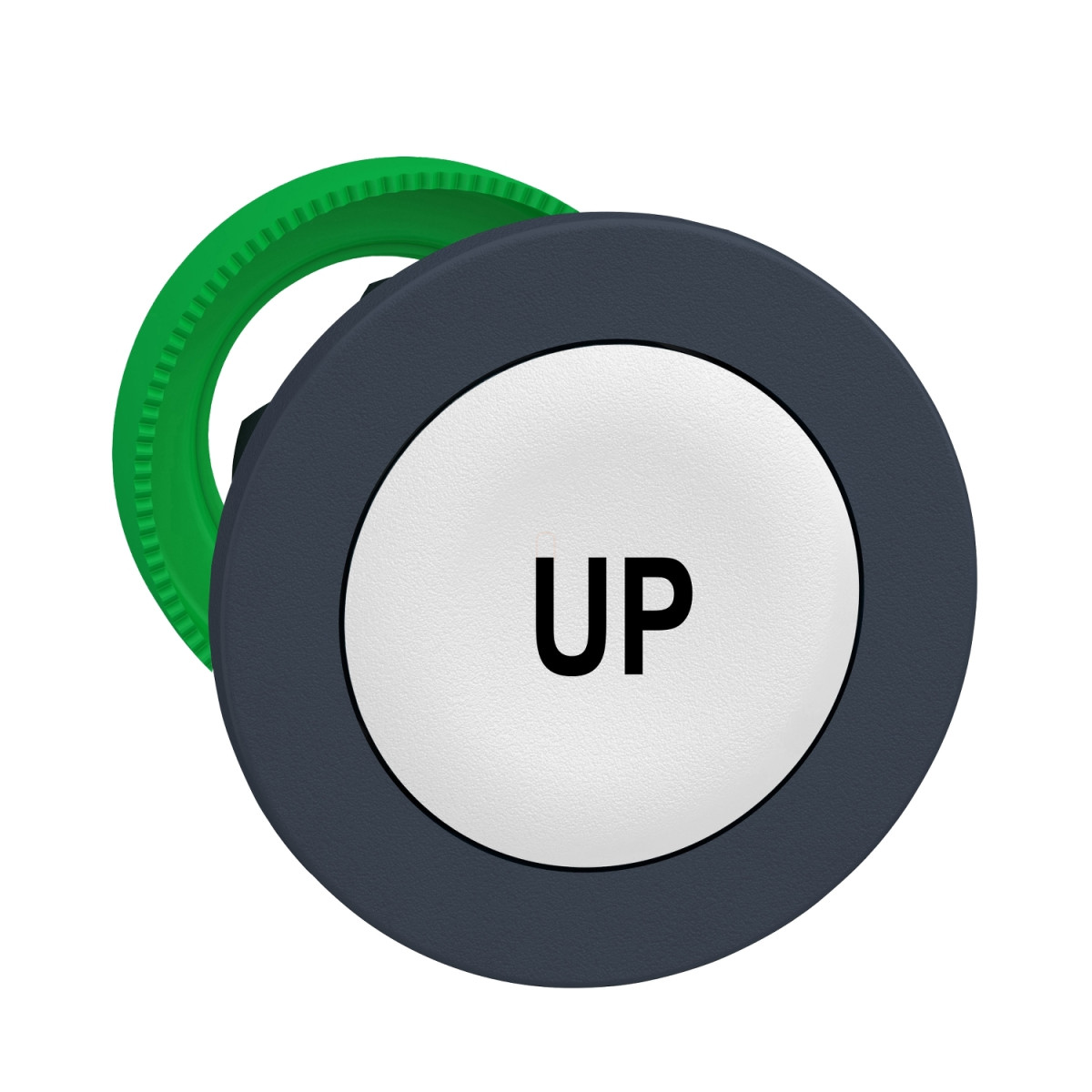

A Schneider Electric Harmony XB5 termékcsaládba tartozó ZB5FA343 egy minőségi, panelbe süllyeszthető nyomógomb fej, amely ipari alkalmazások széles skálájában használható. Ez a fehér színű, "UP" felirattal ellátott, rugós visszatérésű nyomógomb egy átfogó, professzionális vezérlési megoldás kulcsfontosságú eleme lehet bármilyen ipari rendszerben.
A termék kifinomult műszaki megoldásokat kínál: a 30,5 mm-es szerelési átmérőjével és a süllyesztett kialakításával tökéletesen illeszkedik a szabványos méretű panelkivágásokba. A sötétszürke kerettel rendelkező nyomógomb fej kerek kialakítású, ami mind esztétikai, mind funkcionális szempontból előnyös. A ZB5FA343 nem tartalmaz világítást, tehát kifejezetten azokban a helyzetekben ideális, ahol a kompakt méret és a megbízható mechanikai működés az elsődleges szempont.
A Harmony XB5 sorozatú ZB5FA343 nyomógomb fej kimagasló műszaki paraméterekkel rendelkezik. A termék mechanikai élettartama rendkívül hosszú, akár 10 millió kapcsolási ciklust is kibír, ami különösen fontos a gyakori kapcsolást igénylő ipari környezetben. Méretét tekintve a termék 37 mm széles, 37 mm magas és 30 mm mély, ami lehetővé teszi a kompakt vezérlőpanelekbe történő beépítést is. Kompatibilitás szempontjából használható ZBYF..., ZBZF32, ZBZF33 és ZB5AZ típusú kiegészítőkkel, így rugalmasan alkalmazható különböző konfigurációkban.
A ZB5FA343 modell védelmi szintje kiemelkedő: IP66, IP67, IP69 és IP69K védettséggel rendelkezik az IEC 60529, illetve ISO 20653 szabványok szerint, ami biztosítja a megbízható működést még mostoha ipari körülmények között is. Ez a magas szintű védettség különösen fontos olyan környezetben, ahol por, nedvesség vagy akár nagynyomású tisztítás is előfordulhat. A termék ellenáll akár 7000000 Pa nyomásnak 55 °C-on, 0,1 m távolságból, ami a nagynyomású mosással szembeni kiváló ellenállását bizonyítja. Az IK03 besorolás további mechanikai védelmet biztosít a külső behatásokkal szemben.
Az elektromos összeállítási kódok rugalmasságot biztosítanak a felhasználás során. A C1 kód akár 9 kontaktust tesz lehetővé egyszeres blokkok használatával frontszerelésben, míg a C2 kód akár 9 kontaktust biztosít egyszeres és dupla blokkok használatával frontszerelésben. További opciók közé tartozik a C11, C15 és SF1 kódok, amelyek különböző számú kontaktus konfigurációt tesznek lehetővé. A termék -40°C és +70°C közötti hőmérséklettartományban tárolható és működtethető, ami alkalmassá teszi szélsőséges környezetben történő használatra is.
Schneider Electric Harmony XB5 - ZB5FA343 műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Fej nem világító nyomógombhoz
Rövid készüléknév: ZB5F
Termék kompatibilitás: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített-süllyesztett
Minimum értékesítési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: rugós visszatérésű
Működtető profilja: Fehér süllyesztett, UP (fekete)
Kiegészítő információk
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 30 mm
Mechanikai élettartam: 10000000 ciklus
Elektromos összetételi kód: C1 <9 érintkező egyszeres blokkokkal frontoldali szerelésben, C2 <9 érintkező egyszeres és dupla blokkokkal frontoldali szerelésben, C11 <3 érintkező egyszeres blokkokkal frontoldali szerelésben, C15 <1 érintkező egyszeres blokkokkal frontoldali szerelésben, SF1 <3 érintkező egyszeres blokkokkal frontoldali szerelésben
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Működési környezeti hőmérséklet: -40...70 °C
Túlfeszültségi kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66, IP67, IP69 az IEC 60529 szerint, IP69K az ISO 20653 szerint, 13-as típus az UL 50 E szerint, 12-es típus az UL 50 E szerint, 4-es típus az UL 50 E szerint, 4X típus az UL 50 E szerint
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
Termék tanúsítványok: UL listed, CSA, CCC, EAC
Ellenállóképesség
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint, 25 gn (időtartam = 6 ms) 1000 ütésre tengelyenként az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint, 2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint
Méretek
Befogási vastagság: 1-6 mm / 0.04-0.24 in.
